Nykyaikaisen taistelijan varustukseen kuuluu paljon elektroniikkaa ja laajemman tilannekuvan luomiseksi on lähetettävä ja vastaanotettava yhä enemmän tietoa nopeasti ja turvallisesti. Juuri tähän tarpeeseen Sveitsiläinen liitinvalmistaja Fischer Connectors alkoi kehittää Keystone -konseptia.

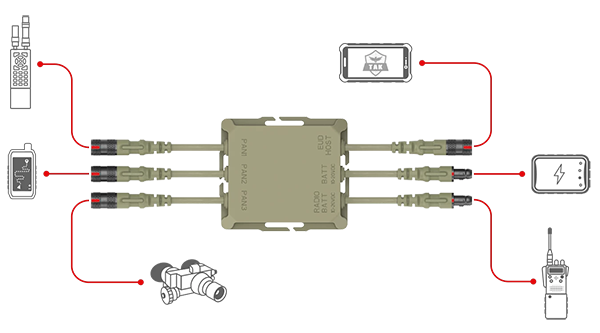

Keystone-nimi viittaa toimimiseen sotilaiden digitaalisten laitteiden kulmakivenä. Sen avulla sotilaat voivat liittää mukana kannettavat laitteensa helposti ja luotettavasti ja hallita tehokkaasti teho- ja tietovirtoja yhden lähteen kautta. Sotilas voi helposti hallita Hubia, laitteita ja virtalähdettä yhden sovelluksen kautta EUD:ssä (End-User-Device eli esim. sotilaan päätelaite). Sovellus on saatavana itsenäisenä tai Android Team Awareness Kit (ATAK) -ohjelmiston lisäosana. Fischer KEYSTONE™ -järjestelmäohjelmisto on suunniteltu tarjoamaan helppokäyttöinen kokonaissovellus, jolla voidaan hallita kaikkien kannettavien laitteiden teho- ja tietovirtoja, mikä parantaa sotilaiden tilannetietoisuutta ja tehokkuutta heidän tehtävänsä kaikilla tasoilla kentällä.
Liitettävyys
Next Generation Hub (NGH) -standardien mukaisesti suunniteltu ja yhteensopiva Fischer KEYSTONE tarjoaa helpon tavan hallita tietoa (USB 2.0 ja SMBus) ja virtaa (100 W - max. 5 A) tähtäimien, antureiden, pimeänäkölaitteiden, radioiden ja digitaalilaitteiden välillä.
Äskettäin laajennettu KEYSTONE-kaapelivalikoima käsittää nyt 16 kaapelia, jotka voidaan yhdistää Nett Warrior- ja NATO STANAG 4695/4851 -liitäntöjen kanssa, mukaan lukien viisi vaihtoehtoa erityissovelluksia ja -laitteita varten: kolme radiokaapelia L3 Harrisille, Silvukselle ja Bittiumille sekä kaksi laitekaapelia Safran Vectronixin maalinetsintäjärjestelmälle, MOSKITO TI -maalinpaikannuslaitteelle ja STERNAn True North Finderille.
Monikäyttöisessä MOSKITO TI -kohteenpaikantimessa käytetään KEYSTONE-kaapelia, jossa on RS-232-muunnin. Yhden pariston avulla toimivan laitteen käyttöaikaa voidaan merkittävästi pidentää, kun se on kytketty KEYSTONEen, sillä sen tiedot siirtyvät saumattomasti keskuksen kautta käyttäjän laitteelle (EUD).
Toinen esimerkki laitteesta, joka voidaan helposti liittää KEYSTONEen, on Applied Research Associatesin (ARA) kehittämä lisätyn todellisuuden head-up display (HUD) -järjestelmä ARC4 RECON. ARC4 näyttää reitit, omien joukkojen sijainnit, tarkistuspisteet, lentokoneiden sijainnit ja kohteet suoraan operaattoreiden pimeänäkölaseihin.
Sähkö- ja datasuunnittelu
Fischer KEYSTONE™ -Hubin ja kaapelikokoonpanoratkaisujen ansiosta sotilaat voivat syöttää laitteisiinsa virtaa keskitetyn akun kautta, mikä optimoi resurssien hallinnan kevyempien taisteluvarusteiden osalta. SMBus-tekniikan avulla keskitin valvoo akun varaustilaa ja käyttöaikaa, kun taas käyttäjä hallinnoi järjestelmän energiavirtaa EUD:n virranhallintasovelluksella. Yksittäisten PANien energiankulutusta voidaan seurata ja ohjata itsenäisesti tehokkuuden parantamiseksi.

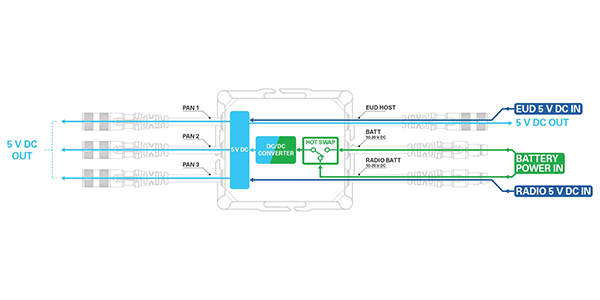

USB-laitteet, jotka saavat virtansa
säännellystä 5 V:n väylästä
- USB-C:n kaksisuuntainen virransyöttö EUD-portissa
- Radio 5 V DC Power IN -toiminto RADIO/BATT-portissa.
- 5 V:n väyläpiirien suojaus
Tuettu laaja valikoima paristoja,
myös SMBus-protokollaa

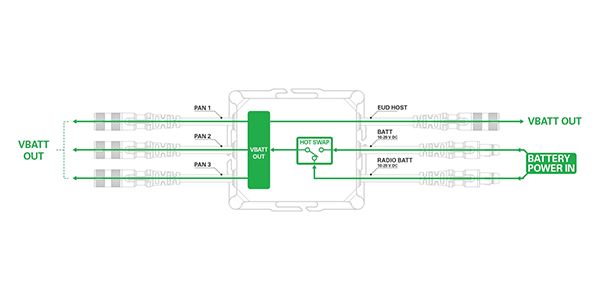

- Säätämätön VBATT-jakelu 10-20 V DC:n välillä.
- Kahden akun HotSwap -toiminto
- Sähköiset vikasietomekanismit kaikissa porteissa.

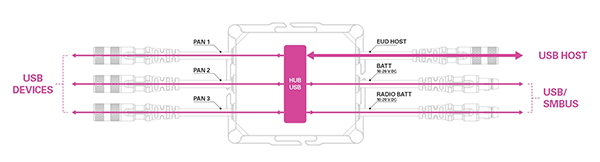

EUD / HOST USB HUB -portti
- PANs, BATT ja RADIO / BATT USB-portit toiseen suuntaan
- Automaattinen tunnistus USB:n ja SMBus:n välillä BATT- ja RADIO/BATT-porteissa.
Ohjelmisto

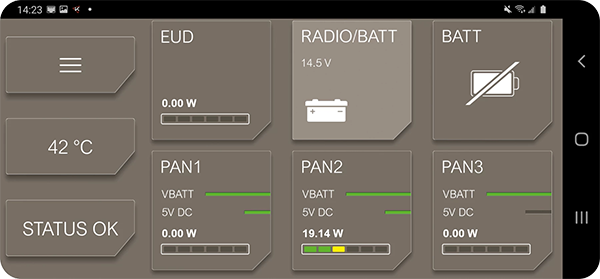

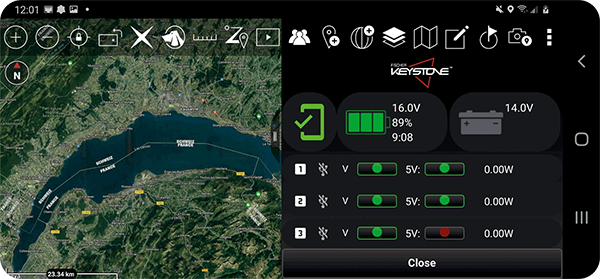

Fischer KEYSTONE™ -ohjelmiston tarjoama Android-virranhallintasovellus on saatavana itsenäisenä sovelluksena tai lisäosana, joka on integroitu saumattomasti alan standardiin ATAK (Android Team Awareness Kit). Sovellus tai liitännäinen toimii yhtenä, keskitettynä PAN-hallintasovelluksena, jossa on helppolukuinen käyttöliittymä sotilaan EUD:ssä - älypuhelimessa tai tabletissa.
Ohjelmistoturvallisuus varmistetaan vain SHA256-tarkistussummalla ja ECC256-allekirjoituksella varmennetulla käynnistysallekirjoituksella, kun taas päivitystiedostot salataan AES 256 -salauksella. Laiteohjelmakoodi on suunniteltu täyttämään FIPS 140-2/3 -vaatimukset.
Liittimet

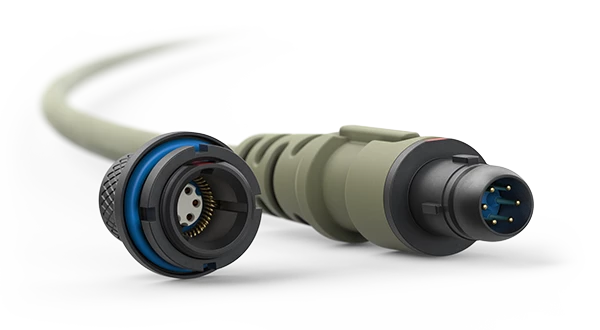

Fischer UltiMate™ 80 -liitin on suunniteltu yhteensopivaksi Nett Warrior -komponenttien kanssa ja yhteensopivaksi myös muiden NATO STANAG 4695 -liittimien kanssa. Ultimate 80 on suunniteltu tarjoamaan erittäin kestäviä, kevyitä ja IP68-tiiviitä liitäntäratkaisuja, jotka sallivat jopa 10 000 liitäntäsykliä. Liittimessä on kaksi vaihtoehtoa, joissa on 6 tai 7 signaali- ja virtakosketinta aina AWG 22:een asti.
