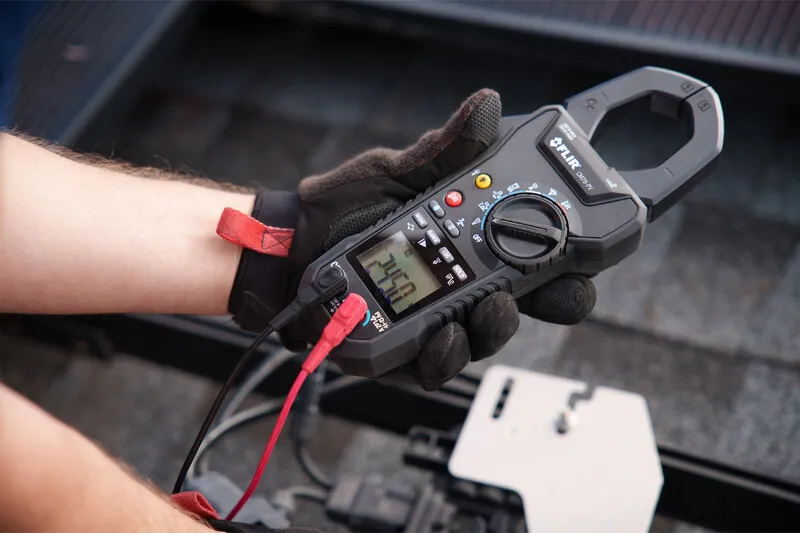

FLIR CM78-PV – Aurinkosähköpihtimittari (CAT III 1500 V)
FLIR CM78-PV on monipuolinen aurinkosähköjärjestelmien mittalaite, joka yhdistää tehokkaan virtapihdin, aurinkosähkön tehomittauksen ja infrapunalämpömittarin yhteen laitteeseen. Se on suunniteltu erityisesti aurinkosähköasentajille ja -huoltoteknikoille, jotka tarvitsevat tarkkoja ja turvallisia mittauksia jopa 1500 V DC -järjestelmissä.
Keskeiset ominaisuudet:
- Aurinkosähköjärjestelmien suorituskyvyn mittaus: mittaa jännitteen, virran ja tehon aina 1500 V DC / 1500 kVA asti (CAT III 1500 V).
- Integroidulla IR-lämpömittarilla voidaan paikantaa ylikuumentuneet liitokset, johdot ja komponentit nopeasti ilman kosketusta.
- Tarkat mittaukset TRMS-tekniikalla sekä erityiset VFD- (taajuusmuuttajille) ja LoZ-tilat (pienempi impedanssi häiriöiden poistoon).
- METERLiNK®-yhteys Bluetoothin kautta mahdollistaa mittaustietojen langattoman siirron ja dokumentoinnin FLIR Meterlink App-sovelluksella.
- Mukana toimitetaan CAT III 1500 V testijohdot ja MC4-PV-liittimet, jotka soveltuvat suoraan aurinkopaneelien ja ketjujen mittauksiin.
Tekniset tiedot:
- Jännite AC 1000 V ±1 % | DC 1500 V ±1 %
- Virta AC/DC 1000 A ±2 % | Flex-anturi 3000 A ±3 %
- Taajuus 60 kHz ±1 % | Resistanssi 60 kΩ ±1 % | Kapasitanssi 6000 µF ±3 %
- PV-DC teho 1500 kVA ±2 %
- Näyttö: 6000 lukeman näyttö
- Leukaväli: 42 mm
- Ympäristöolosuhteet: käyttölämpötila −10…+50°C, RH 45–85 %
- CAT IV 600 V / CAT III 1500 V
- Virtalähde: 6 × AAA (50 h käyttöaika)
- Tiedonsiirto: Bluetooth BLE, METERLiNK, kantama 10 m
- Paino ja mitat: 630 g, 257 × 110 × 50 mm
- Takuu: Rajoitettu elinikäinen takuu (https://www.flir.com/testwarranty)
Mukana toimitetaan: CM78-PV-mittari, Kantopussi (TA91), CAT III 1500 V testijohdot (TA90), CAT III 1500 V MC4 PV-liittimet (TA89), 6 × AAA-paristo, Käyttöohje
FLIR CM78-PV yhdistää aurinkosähkömittarin, virtapihdin ja infrapunalämpömittarin ominaisuudet yhdeksi luotettavaksi työkaluksi, joka nopeuttaa ja tehostaa aurinkosähköasennusten tarkastuksia, ylläpitoa ja vianetsintää.
