Fluke Networks CertiFiber Max – Kuitutesteri monikuituyhteyksien sertifiointiin datakeskuksissa

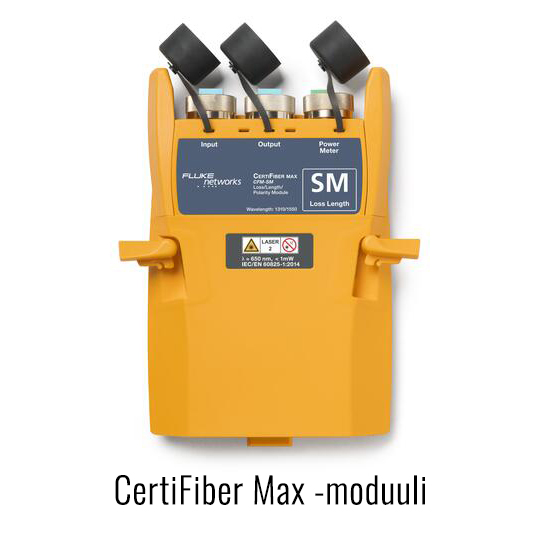

Tietoliikenneverkkojen mittausratkaisuista tunnettu Fluke Networks on julkaissut uuden CertiFiber™ Max OLTS -kuitutesterin, joka on suunniteltu erityisesti monikuituyhteyksien nopeaan sertifiointiin. Uuden testerin keskeisimpänä ominaisuutena on jopa 24 kuidun nopea samanaikainen mittaus – vain yhdessä sekunnissa. Tällä Tier-1 OLTS -ratkaisulla voidaan tehostaa ja laskea kustannuksia suurten kuituverkkojen käyttöönotossa ja ylläpidossa. CertiFiber Max perustuu tuttuun modulaariseen Versiv-testausalustaan, jota käyttää jo yli 10 000 sertifioitua tietoverkkoasentajaa ympäri maailmaa. Versiv-alustan ansiosta testeri integroituu suoraan olemassa oleviin työkaluihin ja työprosesseihin.
Mittaa jopa 24 kuitua kerrallaan
CertiFiber Max OLTS mittaa kuituyhteyden häviön, pituuden ja polariteetin yhdellä testillä. Mittaus voidaan suorittaa jopa 24 kuidulle kerralla, ja tulokset tallentuvat laitteelle nopeimmillaan jopa yhden sekunnin aikana. Merkittävä osa monikuitutestauksesta kuluu liitäntäongelmien selvittelyyn, kuten fan-out-liitäntöihin, virheellisiin napojen asetuksiin, sovittimien vaihtamiseen ja konfiguraatioiden epävarmuuteen. Näiden ongelmien välttämiseksi Uniport-vaihtoehdot kattavat yleisimmät MPO- ja MMC-variaatiot. Vaihdettavat UniPort-adapterit mahdollistavat yhteensopivuuden esimerkiksi MPO 12/16/24- ja MMC 16/24 -liittimien kanssa, myös navattomat kokoonpanot, ilman monimutkaisia breakout-kaapeleita tai napojen konfigurointia.
Tarkemmat mittaukset – vähemmän virheitä
Fluke Networksin OLTS-oppaan mukaan standardit suosittelevat yhden jumpperin/oikosulkupalan referenssimetodia OLTS-testaukseen tarkimpien tulosten saavuttamiseksi, koska ne vastaavat parhaiten reaalimaailman testejä. Testerissä on myös ohjattu Wizard-toiminto, joka opastaa teknikkoa vaihe vaiheelta referenssin asettamisessa. Wizard-toiminto valvoo mittausprosessia, tarkistaa tulosten rajat, muistuttaa liittimien puhdistamisesta ja tallentaa referenssiarvot raportointia varten. Virheiden välttäminen on tärkeää, sillä väärin asetettu referenssi voi pahimmillaan mitätöidä kokonaisen työpäivän mittaukset.
Selkeät PASS/FAIL-tulokset
Testaaja saa jokaisesta mitatusta linkistä yksinkertaisen PASS- tai FAIL-tuloksen. Lisäksi laite näyttää muun muassa:
- Häviön
- Kaapelin pituuden
- Polariteetin (tärkeä tieto monikuituarkkitehtuureissa)

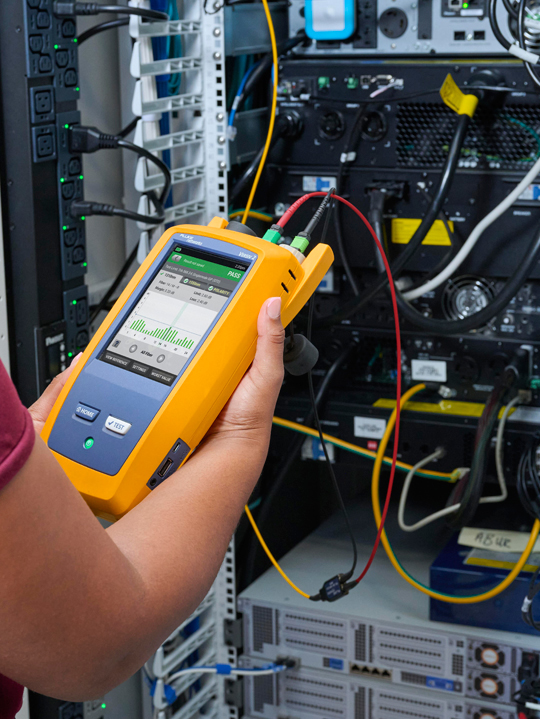

Nämä tulokset vastaavat suoraan sitä, mitä useimmat käyttöönottotiimit haluavat hyväksynnän edellytykseksi: todiste siitä, että linkki on asennettu oikein ja toimii häviöbudjetin puitteissa. Kosketusnäytöltä voidaan tarkastella myös yksittäisten kuitujen mittaustuloksia sekä polariteettikaaviota.
Projektinhallinta ja etäyhteydet
Mittauksia voidaan hallita valmiiksi ProjX-projektinhallintajärjestelmällä, joka määrittää esimerkiksi kaapelityypit, rajat ja tunnisteet jo ennen työmaalle lähtöä. Etäyhteyksiä ja raportointia voidaan hallita myös LinkWare Live -pilvipalvelun avulla. ProjX vähentää virheitä, välttää sekaannuksia kentällä sekä työn tekemistä uudelleen ja nopeuttaa mittauksia automatisoimalla esimerkiksi testin käynnistyksen, tulosten tallennuksen ja seuraavaan kaapelitunnisteeseen siirtymisen.
Sisäänrakennettu liitintarkastus
Likainen kuidun pää on yksi yleisimmistä kuituverkkovikojen syistä. CertiFiber Max tarjoaa mahdollisuuden kahden liitinpään tarkastukseen käyttämällä kahta Versiv-päätettä sekä kahta FI‑3000 FiberInspector Ultra -kuitumikroskooppia (saatavilla esim. CFM-100SI -paketissa). Ratkaisulla voidaan tarkastaa MPO-, MMC- ja yksikuituliittimien pinnat nopeasti linkin molemmista päistä. Tarkastuskuvat sekä PASS/FAIL-tulokset voidaan tallentaa samaan raporttiin yhdessä häviö-, pituus- ja polariteettimittausten kanssa.
CertiFiber Max OLTS -testerin tavoitteena on nopeuttaa suurten kuituverkkojen sertifiointia, parantaa mittausten luotettavuutta ja vähentää työmaalla tapahtuvia virheitä.
Kenelle CertiFiber Max OLTS soveltuu?
Datakeskuksien rakentajille, kaapeloijille ja ylläpitäjille. CertiFiber Max OLTS soveltuu käyttöösi erityisesti tilanteissa, joissa:
- Sertifioit MPO/MMC-linkkejä usein - ei vain satunnaisesti
- Testauksen kesto on aikataulukriittinen kuitujen ja linkkien lukumäärän vuoksi
- Tarvitset standardien mukaisen menetelmän, joka läpäisee hyväksyntätarkastuksen (mukaan lukien jumpperi)
- Haluat näkyviä ja selkeitä tuloksia LinkWare-työnkulun avulla
