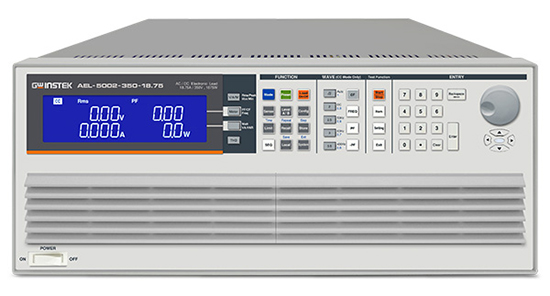

GW Instek AEL-5000-sarjan elektroniset kuormat
GW Instek on tuonut markkinoille uudet AEL-5000-sarjan elektroniset AC/DC kuormat. Kuormien teholuokat alkavat 1875 watista aina 22500 wattiin asti. Jos tehoa tarvitaan rutkasti lisää, voidaan jopa 8 yksikköä yhdistää rinnakkain saavuttaen yksivaiheisen korkean 180kW tehon tai kolmivaiheisena suuren 540kW tehon. AEL-5000-sarjan elektroniset kuormat sopivat esimerkiksi UPS, invertteri/katkaisija, AC-virtalähde, akku, sulake/katkaisija tai DC-virtalähde käyttöön.
AEL-5000-sarjasta löytyy sisäänrakennettuna tarkkoja mittauspiirejä, kuten 16-bit A/D ja DSP-piirit, joista saa täsmällisiä mittaustietoja, kuten:
- Virran tehollisarvo (Irms)
- Jännitteen tehollisarvo (Vrms)
- Wattiarvo (Watt)
- Volttiampeeri (VA)
- Huippukerroin (CF)
- Tehokerroin (PF)
- Harmoninen särö (THD)
- Jännitteen harmoninen särö (VTHD)
- Virran harmoninen särö (ITHD)
- Piikkivirta (Ipeak)
- Max. virta (Amax)
- Min. virta (Amin)
- Max. jännite (Vmax)
- Min. jännite (Vmin)
- Aikamittaus
Kaiken edellämainitun lisäksi sisäänrakennetuista testitiloista löytyy mm. UPS-hyötysuhde, PV-Inverterin hyötysuhde, UPS back-up aika, akun purkuaika, UPS siirtoaika, sulake/katkaisijan laukaisu/laukeamattomuus, oikosulun simulointi, OCP, OPP ja muita testitiloja.
Tuplaa tehot näppäintä painamalla
Jos tarvitset lisää tehoja, AEL-5000-sarjan jokaisesta laitteesta löytyy "Turbo mode" -näppäin, joka tuplaa tehot ja virran kuorman määrän pienellä alle 1 sekunnin viiveellä. Jos laitteen teho on 1875 W, Turbo mode kaksinkertaistaa sen 3750 wattiin. Tämä ominaisuus on erittäin hyödyllinen testisovelluksissa, jotka vaativat suuria tehoja ja suurta transienttivirtaa. Näihin testeihin kuuluu esimerkiksi suojakomponenttien transientti ylikuormitustesti tai sulakkeen/katkaisijan ja vaihtovirtalähteen oikosulku, OCP- ja OPP-testit jne.
AEL-5000-sarja tukee myös Load On -käynnistystoimintoa (esiasetus Load On). Kun vaihtosuuntaaja tai keskeytymätön virransyöttö kytketään päälle, sarja lataa suoraan asetetun kuormitusvirran varmistaakseen, onko vaihtosuuntaajan käynnistys tai sähkölaitteeseen kytkettävä keskeytymätön virransyöttö vakaa. Load On start -toiminto voidaan asettaa asettaa positiiviseen puolijaksoon tai negatiiviseen puolijaksoon varmistaakseen, pysyykö invertterin tai UPSn lähtöjännite vakaana.
Varmista transienttien vakaus
Kontrollikuorman kulma ja purkukulma on mahdollista myös asettaa (0 ~ 359 astetta) varmistaakseen invertterin tai UPSn transienttien vakaus, kun laite kytketään tai irrotetaan. Lisäksi tämä sarja tukee SCR/TRIAC virran vaihemodulaation aaltomuotoa, 90 asteen laskeva reunan ja nouseva reunan asetuksia.
Säädettävä kaistanleveys
Säädettävän kaistanleveyden BW-toiminnolla saat kaistanleveydet täsmäämään. Jos testattavan laitteen kaistanleveys ei vastaa AEL-5000-sarjan kaistanleveyttä, esiintyy värähtelyjä. Käyttäjä voi säätää BW-asetuksen arvoa vastaamaan testattavan laitteen vasteen nopeutta. "Inrush Current" tarkistaa, onko invertterin lähtöjännitteen transienttivaste vakaa, kun sähkölaite käynnistetään (Inrush Current) ja kun sähkölaite kytketään äkillisesti (Surge Current).
Turvallinen ja monipuolinen
Löydät Kaikista AEL-5000-sarjalaisista vakiona ylijännitteen varoitus-, ylivirta-, yliteho- ja ylikuumenemissuojauksen. Analogisella sisääntulolla voit ohjata vakiovirtaa, vakiotehoa tai muita tiloja ulkopuolisen jännitteen kautta. Vmonitor/Imonitoria käytetään yhdistämään ulkoinen jännite/virtamonitorointilaite. Jotta laitteiden integrointi olisi mahdollisimman helppoa nykyiseen järjestelmääsi, on laitteiden käyttöliittymiin tilausvaiheessa myös mahdollista ottaa valinnaiset GPIB, RS-232, USB- ja LAN-portit.
