Mikä on Underwriters Laboratories (UL)?
Suomalaisen SFS, Eurooppalaisen EN tai kansainvälisen IEC – standardin ohella on pohjoisamerikkalaisten vaatimuksissa usein lisäksi UL, CSA ja/tai FCC. Tässä artikkelissa käsitellään UL:n tapaa ajatella ja sitä mitä se tarjoaa; asiantuntemusta, oivalluksia ja palveluita monien liiketoiminnan haasteiden ratkaisemiseen. UL:n pyrkimyksenä on auttaa asiakkaitaan saavuttamaan turvallisuus- ja kestävyystavoitteet, täyttämään laatu- ja suorituskykyodotukset, hallitsemaan riskejä sekä saavuttamaan lain- ja säädöstenmukaisuuden.
UL:a voi ajatella eräänlaisena turvallisuusorganisaationa, joka asettaa standardit alalle tuotaville uusille tuotteille. Organisaatio tekee jatkuvaa tarkastamista tuotteille varmistaakseen, että ne ovat standardien mukaisia. UL-testaus varmistaa, että esim. johtimien/kaapeleiden koot ovat oikeat tai että laitteet kestävät sen virran määrän, jonka valmistaja on ilmoittanut niiden pystyvän. He myös varmistavat, että tuotteet on valmistettu oikein turvallisuuden takaamiseksi.
UL-merkintä on erityisesti Pohjois-Amerikan markkinoille tarkoitettu turvallisuus- ja laatu- hyväksyntä. Hyväksyntä on vakuutena asiakkaalle tasalaatuisista tuotteista, samoin kuin eurooppalaiset standardit.

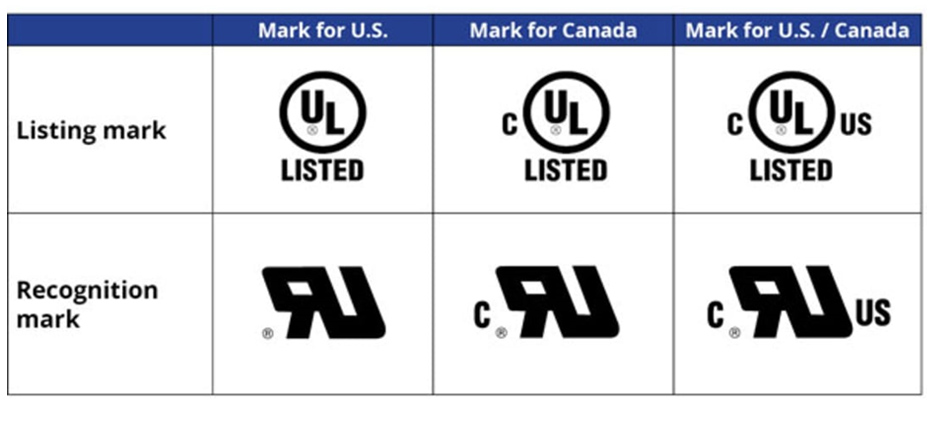

Mitä eroa on eri UL- hyväksynnöissä?
UL-tunnustus näkyy useimmiten tehtaissa virtalähteiden tai piirilevyjen muodossa, joita käytetään muiden koneiden virtalähteenä. Tunnustus varmistaa työntekijöiden käyttämien koneiden turvallisuuden. Koska UL Recognized keskittyy kokonaisuuksiin, varmistetaan tällä, että laitteet ovat asennettu oikein. Tämä saattaa edellyttää lisävarotoimia tuotteen suojaamiseksi valmistusprosessissa esim. kemikaaleilta tai nesteiltä.
UL-tunnustettu hyväksyntä on yleensä helpompi saada kuin UL-listaus. Tämä johtuu siitä, että valmistajat voivat valita, mitkä komponentit on sertifioitu suuremmassa järjestelmässä. UL-tunnustus ei myöskään ole yhtä jäykkä toimialastandardeissaan, ja siksi se on yrityksen helpompi saavuttaa.
UL-tunnustettua sertifikaattia voidaan soveltaa mihin tahansa komponenttiosaan tai suojamateriaaleihin, mutta jos halutaan saada UL hyväksyntä erilliseen tuotteeseen on haettava "UL-listed"-hyväksyntää.
Vaikka tapauksia on erilaisia, pääsääntönä on, että "UL-listattu" (UL Listed) on tarkoitettu itsenäisille tuotteille, kuten ulkoisille virtalähteille ja UL-tunnustettu (UL recognition) on komponenteille/osakokonaisuuksille, jotka sisältyvät suurempaan järjestelmään, kuten sisäiset virtalähteet ja erilliskomponentit.
UL 508A -sertifiointi
UL 508A -sertifiointi on teollisuuden ohjauspaneelidirektiivi. Teollisuuden ohjauspaneelissa oleva UL 508A -listausmerkki on todiste kolmannen osapuolen sertifioinnista tarkastusviranomaisille sekä laitteenostajalle. UL 508A -listausmerkki osoittaa, että paneeli täyttää hyväksyttävät turvallisuusstandardit.
Sertifiointielimenä UL on kehittänyt yli 800 turvallisuusstandardia UL 508A alle, muun muassa:
⦁ Käyttäjät asentavat ne tavallisiin paikkoihin, tämä määritelty tarkemmin
⦁ Asennus tapahtuu National Electrical Coden, ⦁ ANSI/NFPA 70 standardin mukaisesti.
⦁ Ympäristön lämpötila asennuspaikalla on 40°C (104°F) tai viileämpi
Teollisuuden perusohjauslaitteiden lisäksi UL 508A kattaa myös teollisuuden ohjauspaneelien kotelot ja ohjauspaneelit, jotka on suunniteltu tukemaan näiden laitteiden tai sovellusalueiden paloturvallisuuden valvontaa:
⦁ Palavien polttoaineiden käsittely
⦁ Hissien säätimet
⦁ Nosturien säätimet
⦁ Nostolaitteiden säätimet
⦁ Ilmastointilaitteet
⦁ Kylmälaitteet
⦁ Kuormanhallintakomponentit
⦁ Suihkulähteiden ohjaus
⦁ Kastelujärjestelmien ohjaus
Standardit kattavat myös teollisuuskoneet, kuten:
⦁ Metallintyöstökoneet
⦁ Prässit
⦁ Ruiskumuovikoneet
Teollisuuden ohjauspaneelilaitteiden osalta standardi 508A kattaa ne, jotka ovat asennettu ohjaamaan pysyviä sähkölaitteita:
⦁ Pakkausmateriaalien käsittelyjärjestelmät
⦁ Poltin ja polttimen hallintajärjestelmä
⦁ Puhdas/jätevesi- ja vedenkäsittely
⦁ Sellun- ja paperinkäsittelyn prosessilaitteet
⦁ Automaattiset (auto)pesulaitteet
Komponenttivaatimukset
Kohtaan 508A sisältyvät teolliset ohjausosat, jotka sisältävät kaksi tai useampia tehopiirikomponentin. Näitä voivat olla muun muassa:
⦁ Moottoriohjaimet
⦁ Ylikuormitusreleet
⦁ Varokekytkimet
⦁ Katkaisijat
⦁ Painikkeet, kytkimet, ajastimet ja ohjaimet
⦁ Johdotus
⦁ Liittimet
⦁ Kotelot
Ne voivat myös koostua ohjauspiirin osista, kuten painikkeista, merkkivaloista tai ohjausreleistä. Kokoonpanot voivat sisältää myös yhdistelmän virta- ja ohjauspiirin komponentteja sekä kaikki niihin liittyvät johdotukset ja liittimet.
UL-508A ei kata ohjauspaneelin ohjaamien laitteiden arviointia, kuten:
⦁ Moottorit
⦁ Valaistus
⦁ Lämmittimet
⦁ Muut tehopiireihin kytketyt kuormat
Lisäksi on huomioitava, että ohjauspaneelia arvioidaan omana yksikkönään erillään muista kytketyistä laitteista. UL-508A ei myöskään kata ohjauspaneelia tai sen sisälle asennettuja komponentteja.
UL-arviointistandardit eivät myöskään ulotu ohjauspaneelin sisältämien ohjainten ja suojalaitteiden mitoitukseen. Nämä ovat komponentteja, jotka on suunniteltu valvomaan ja varmistamaan ohjattujen kuormien tai laitteiden asianmukainen toiminta. Tässä tapauksessa koko käyttölaitteistolla on omat UL-standardinsa, jotka käyttäjien on paikallistettava ja noudatettava. UL 508A ei kata myöskään esivalmistettuja rakennuksia, rakenteita tai muita teollisuuden ohjauspaneelien rinnalla toimitettuja alustoja.
UL 508A -standardin rakenne sisältää neljä osaa:
Osa 1: Yleinen käyttö
Osa 2: Erityinen käyttö
Osa 3: Erityisiä komponentteja koskevat vaatimukset
Osa 4: Oikosulkuvirran arvot
Muita teollisuuden käyttämiä UL -standardeja:
UL 508A on siis yksi standardi joka koskee ohjauspaneelien suunnittelua. Muita yleisiä UL-standardeja ovat:
⦁ UL 218: Standardi palopumppuohjaimille
⦁ UL 294: Standardi kulunvalvontajärjestelmä yksiköille
⦁ UL 845: Standardi moottorinohjauskeskuksille
⦁ UL 864: Standardi ohjausyksiköille ja palohälytysjärjestelmän lisävarusteille
⦁ UL 891: Standardi kytkintauluille
⦁ UL 916: Energianhallintalaitteiden standardi
⦁ UL 924: Sähkölaitteiden ja hätävalojen standardi
⦁ UL 1037: Varkaudenestohälyttimien ja -laitteiden standardi
⦁ UL 1640: Kannettavien virranjakelulaitteiden standardi
Alpha Wire johdin/kaapeli toimittajamme tarjoaa laajan valikoiman UL-hyväksyttyjä tuotteita
Alpha Wire on yli 95 vuoden ajan kehittänyt tuotteita, jotka on suunniteltu tarjoamaan parasta suorituskykyä ja luotettavuutta erittäin vaativissa sovelluksissa. Alpha Wire -ratkaisut voivat täyttää ja ylittää sovelluksesi vaatimukset niin tehdastilojen ankarasta ympäristöstä kehittyneisiin lääkinnällisten laitteiden kaapelointiin saakka.
Tutustu Alpha Wiren tuotteisiin tästä
Alpha Wire:n -edut:
⦁ Joustava automaatiokaapelivalikoima laajalla otannalla UL/CSA standardit täyttäen
⦁ Konsultoiva ja reagoiva tuki asiakkaiden yksilöllisiin tarpeisiin – asiakaskohtaiset tuotteet
⦁ Pienten erien ja lyhyiden määrien saatavuus: useimmat kaapelit saatavilla 100 jalkaan asti (30,5 m), - 1000 jalan vakiokeloissa sekä tarvittaessa isommissa keloissa/tynnyreissä

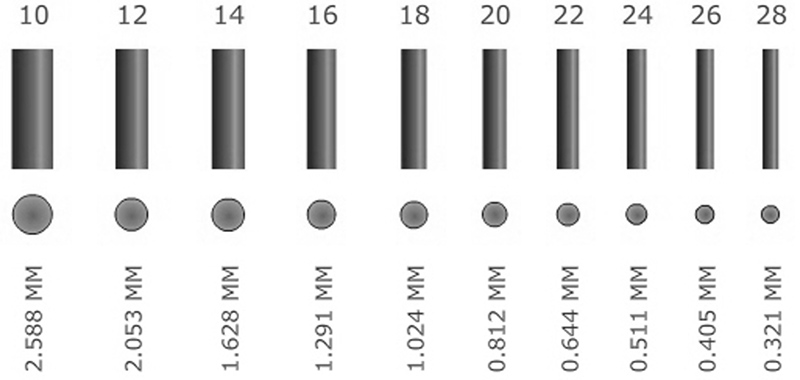

⦁ Pitkän tuotekehityksen ja käyttäjäkokemusten perusteella suunnitellut johdin/kaapeliratkaisut 42 AWG:stä - 4/0 AWG:hen (katso suuntaa antava muunnostaulukko yllä)
