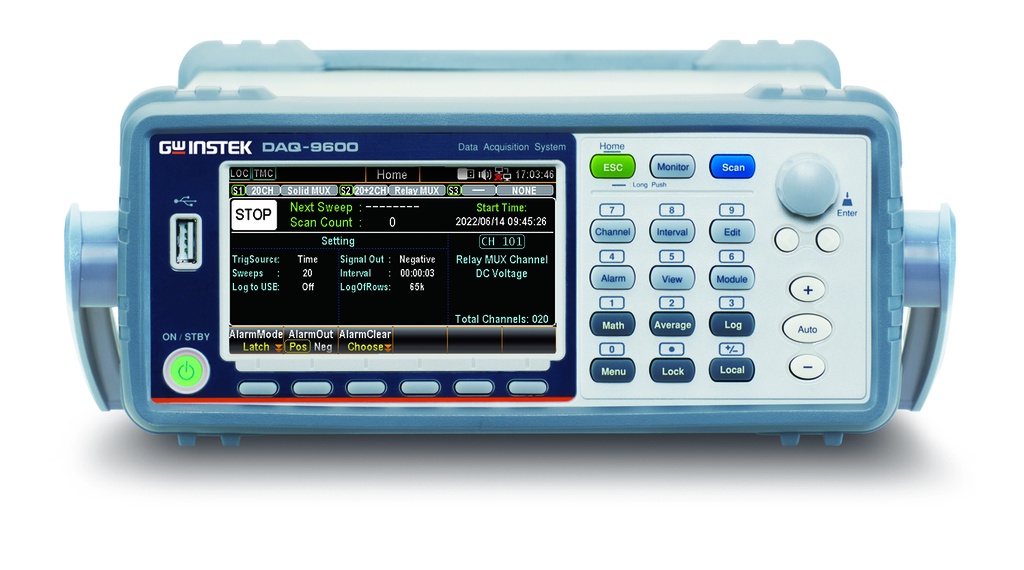

GW INSTEK DAQ-9600 Tiedonkeruujärjestelmä + Data Loggeri, USB, LAN, Digital IO, GPIB
DAQ-9600 on modulaarinen tiedonkeruujärjestelmä, joka tarjoaa joustavuutta ja suorituskykyä. Järjestelmä sisältää 3 moduulipaikkaa sekä integroidun 6 1/2-numeroisen DMM:n testien ja mittausten suorittamiseksi. Erilaisia moduuleja voidaan valita kattamaan monipuolisia mittaustarpeita.
Modulaarinen kokoonpano
- 3 moduulipaikkaa mahdollistavat eri moduulien asentamisen ja hallinnan.
- 5 erilaista moduulia kattavat mittausten moninaiset tarpeet, mukaan lukien yleiskäyttöiset moduulit, monitoimimoduuli, matriisimoduuli sekä korkean jännitteen ja virran moduuli.
- Jopa 60 parijohtomittausta, 120 yksipäätteistä mittausta tai 96 matriisiristipistettä voi suorittaa kerralla, säästäen tilaa ja kustannuksia.
Tarkka testaus ja mittaus
- 6 1/2-numeroisen DMM:n avulla mitataan 14 erilaista signaalia.
- Perustarkkuus: 0.0035% DC-jännitteelle, 0.05% AC-jännitteelle ja 0.01% resistanssille.
- Moduulit hyödyntävät "disconnect before connect" -skannausta varmistaen, että vain yksi kanava kerrallaan on käytössä.
Sisäänrakennettu signaalinkäsittely
- Järjestelmä ei tarvitse ulkoisia signaalinkäsittelymoduuleja, vähentäen häiriöitä ja virheitä.
- Kaikki DAQ-9600-moduulit (paitsi DAQ-904) tarjoavat kylmäliitoskompensaation termoelementtimittauksiin.
Muisti ja tallennus
- Jopa 100k lukeman muisti ilman PC-yhteyttä.
- USB-tallennustuki mahdollistaa tietojen siirtämisen ja analysoinnin.
Yksinkertainen datan keruu ja analyysi
- LAN, USB ja GPIB
- DAQ-Data Logger -ohjelmisto helpottaa testien asettamista ja mittausten analysointia.
- LAN-liitäntä mahdollistaa mittaustietojen keräämisen ja tallentamisen keskitettyyn tietokantaan.
Tekniset tiedot
- 4.3” TFT värinäyttö

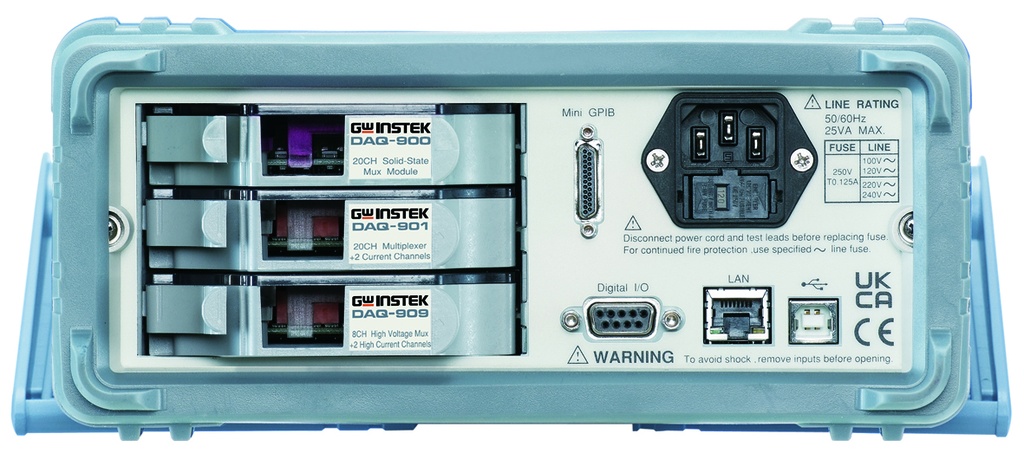

- 3-paikkainen runko, sisäänrakennettu 6 1/2-numeroinen DMM
- Jännitemittaus jopa DC 600V / AC 400V (DAQ-909 moduuli)
- Enintään 450 kanavan/s skannausnopeus
- Mittaa 14 erilaista signaalia, mukaan lukien lämpötila, jännitteet, resistanssi ja muut
- USB-tuki tallennukseen ja kopiointiin
- Liitännät: Digit I/O, LAN, USB ja GPIB (valinnainen)
Katso tarkat tekniset tiedot datalehdeltä.
