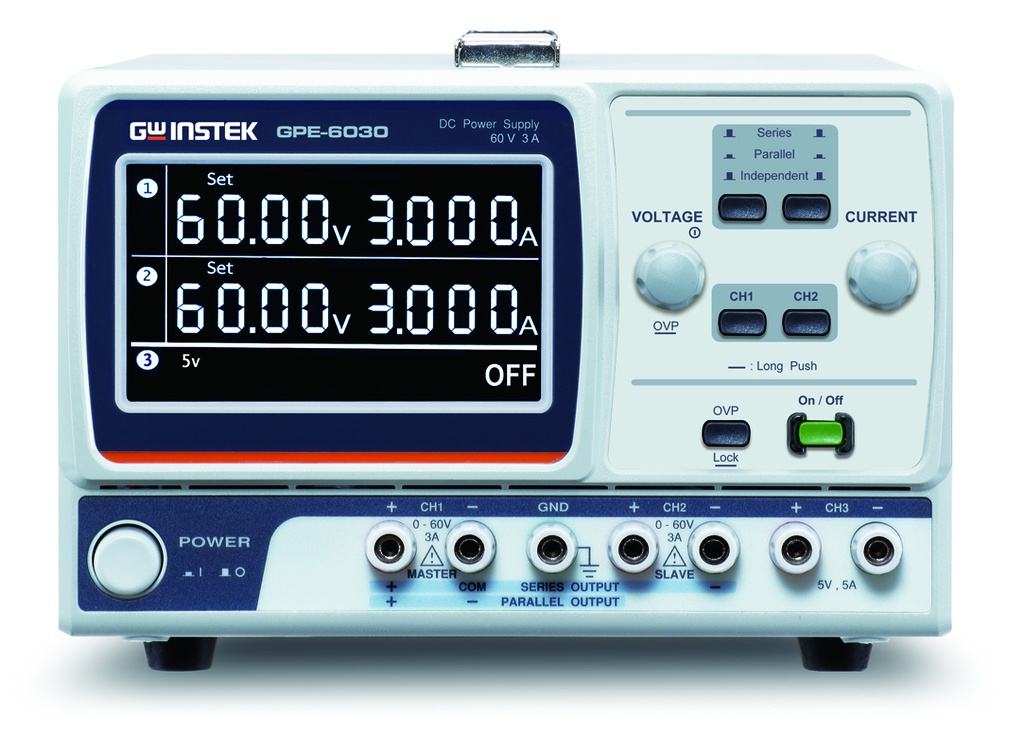

GW INSTEK GPE-6030 DC-virtalähde, 3-kanavainen, 385W
GW Instekin GPE-3060 ja -6030 ovat korkean resoluution lineaarisia tasavirtalähteitä. GPE-3060/6030 tuottaa 385 watin lähtötehon, ja niissä on kolme riippumatonta eristettyä lähtökanavaa. GPE-3060 tarjoaa CH1/CH2-lähtöjä 0-30V ja 0-6A, kun taas GPE-6030 tukee CH1/CH2-lähtöjä 0-60V ja 0-3A. Molemmissa malleissa on CH3-lähtö 5,0V 5A:lla.
Korkean ohjelmaresoluution osalta GPE-3060 tarjoaa 10mV/2mA ja GPE-6030 tarjoaa 20mV/1mA. GPE-3060/6030 käyttää uutta hybridivirtalähderakennetta, jolla voidaan säästää 13% virrankulutuksesta verrattuna perinteisiin lineaarisiin virtalähteisiin. Myös koko ja paino ovat huomattavasti pienemmät.
Ominaisuudet
- 4.3” Monokromaattinen LCD-näyttö
- Kanavien välinen eristys
- Itsenäinen ulostulo
- Näppäinlukko
- Älykäs jäähdytystuuletin
- Virran ON/OFF tila-asetus
- EXT I/O ohjaus
Tekniset tiedot
CH1 & CH2:
- Jännite: 030.00V * 2 / 060.00V * 2
- Virta: 06.000A * 2 / 03.000A * 2
- Maksimi jännite/virta: 32V, 6.2A / 62V, 3.2A
- Kuormitussäätö:
- Jännite: ≤0.01% + 5mV
- Virta: ≤0.01% + 3mA
- Linjansäätö:
- Jännite: ≤0.01% + 3mV
- Virta: ≤0.01% + 3mA
- Ripple & Kohina:
- Vakiojännite: ≤1mVrms (5Hz-1MHz)
- Vakiovirta: ≤2mArms
- Asetustarkkuus:
- Jännite: ± (0.1% + 30mV) (4 digits)
- Virta: ± (0.3% + 6mA) (4 digits)
- Lukematarkkuus:
- Jännite: ± (0.1% + 30mV) (4 digits)
- Virta: ± (0.3% + 6mA) (4 digits)
- Palautumisaika: ≤100us
CH3:
- Jännite: 5V, ±5%
- Virta: 5A
- Kuormitussäätö:
- Jännite: ≤0.02% + 5mV (≥10A) ≤5mV
- Virta: ≤0.2% + 3mA
- Linjansäätö:
- Jännite: ≤3mV
- Virta: ≤0.2% + 3mA
- Ripple & Kohina:
- Vakiojännite: ≤1mVrms (5Hz-1MHz)
- Vakiovirta: ≤2mArms
- Asetustarkkuus:
- Jännite: ± (0.1% + 200mV) (3 digits)
- Virta: ± (0.3% + 20mA) (3 digits)
- Lukematarkkuus:
- Jännite: ± (0.1% + 200mV) (3 digits)
- Virta: ± (0.3% + 20mA) (3 digits)
- Palautumisaika: ≤100us
Seurantaoperaatio:
- SER. Säätö:
- Seuranta virhe: 0.1% +10mV (GPE-3060) / ≤0.2% +20mV (GPE-6030)
- Ei kuormaa, kuormalla: ≤200mV
- Linjansäätö: ≤0.01% + 5mV
- Kuormitussäätö: ≤200mV
- PAR. Säätö:
- Linjansäätö: ≤0.01% + 3mV
- Kuormitussäätö: ≤0.01% + 5mV
- Ripple & Kohina: ≤2mVrms (5Hz-1MHz)
OVP (Ylijännitesuoja):
- GPE-3060: OFF, ON (0.5V～35.0V)
- GPE-6030: OFF, ON (0.5V～65.0V)
- Esiasetetut jännitteet: 5.5V (5V), 3.8V (3.3V), 3V (2.5V), 2.3V (1.8V)
Mitat & Paino:
- 210 (W) x 155 (H) x 362 (D) mm
- Paino: 10kg
Virrankulutus:
AC Syöttö:
- 100V/120V/220V/230V AC ±10%, 50/60Hz
Katso tarkat tekniset tiedot datalehdeltä.
