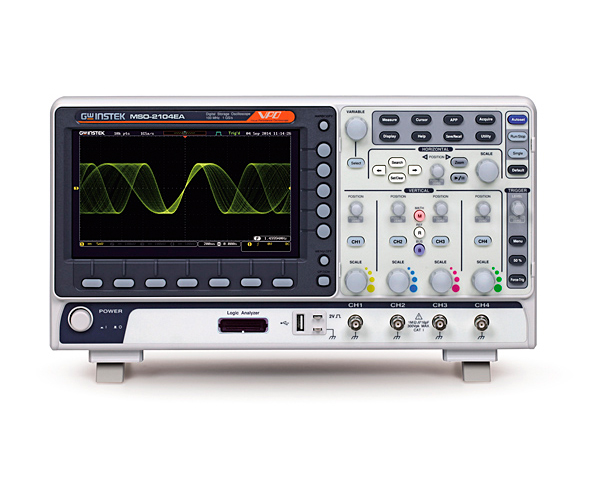

GW Instek MSO-2204EA Digitaalinen Mixed-signal oskilloskooppi (200 MHz, 4+16 kan.) + 2-kan. Satunnaismuuttujageneraattori 25 MHz
GW Instek MSO-2000 mixed-signal oskilloskooppisarjassa on tarjolla versiot kahdella ja neljällä analogisella kanavalla. Molemmissa versoissa on lisäksi 16 digitaalista kanavaa. MSO-2000-sarja on jaettu kahteen versiotyyppiin: MSO-2000E ja MSO-2000EA. MSO-2000E-versioissa on sisäänrakennettuna 16-kan. logiikka-analysaattori ja MSO-2000EA-versioissa on sisäänrakennettuna 16-kan. logiikka-analysaattori ja 2-kan. 25 MHz satunnaismuuttujageneraattori.
Ominaisuudet
- Kaistanleveydet: 200 / 100 / 70 MHz, 2 tai 4 kanavaa
- MSO-2000E sisältää 16-kan. logiikka-analysaattorin
- MSO-2000EA sisältää 16-kan. logiikka-analysaattorin ja 2-kan. 25 MHz satunnaismuuttujageneraattorin
- Reaaliaikainen näytteenottotaajuus/kanava: 1 GSa/s (2-kan. malleissa) Max. reaaliaikainen näytteenottotaajuus: 1GSa/s (4-kan. malleissa)
- Muisti: 10 M
- Aaltomuodon päivitystaajuus: 120 000 wfms/s
- 8“ WVGA TFT LCD -näyttö
- Maksuton Frequency Response Analyzer -ohjelmisto
- Max. 1 M FFT tarjoaa korkeamman taajuusalueen resoluutiomittaukset
- Korkea-, matala- ja kaistanpäästösuodatintoiminnot
- Segmented memory ja Waveform search -toiminnot
- I2C/SPI/UART/CAN/LIN sarjaporttiliipaisu ja dekoodaus -toiminnot
- Data log -toiminto seuraa signaalivaihteluita jopa 100 tuntia
- Verkkotallennustilatoiminto
- Mask-testitoiminto
Katso lisätietoja datalehdeltä.
