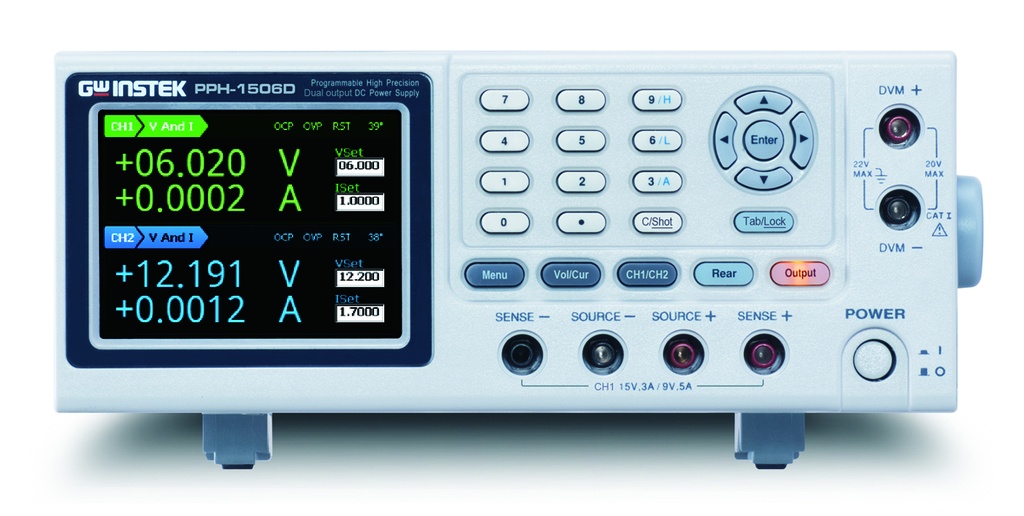

GW INSTEK PPH-1506D Ohjelmoitava DC-teholähde, 2-kanavainen, 45/36W
Suuren tarkkuuden PH-15xxD-mittausominaisuudella saavutetaan maksimiresoluutio 1mV/0.1uA ja pienin pulssivirran leveys, 33us, jotka täyttävät asiakkaiden korkean tarkkuuden ja pulssivirtamittauksen sovellusvaatimukset. Nopea kuormitusvirran vaihtelu johtaa yleisten teholähteiden jännitteen laskuun, mikä vaikuttaa testattavan laitteen sisäisen piirin toimintaan.
PPH-15xxD on varustettu erinomaisella transientin palautumisajalla, joka voi alle 40um:ssa palauttaa lähtöjännitteen 100mV:n arvoon edellisestä jännitelähdöstä, kun virran taso muuttuu 10%:sta 100%:iin täydestä asteikosta. Lisäksi tavanomaisilla teholähteillä ei ole riittävää vastenopeutta reagoida nopeasti asetettuun jännitearvoon, kun asetettu jännite vaihdetaan.
PPH-15xxD:n nousuaika on 0,2ms ja pudotusaika on 0,3ms, mikä on 100 kertaa nopeampi kuin tavanomaisten virtalähteiden. Siksi PPH-15xxD voi tarjota DUT:lle vakaan lähtöjännitteen myös silloin, kun DUT toimii suurella transienttivirran ulostulolla. PPH-15xxD: llä, joka eroaa yleisistä teholähteistä, on nopean transientin palautumisajan ominaisuudet.
Ominaisuudet
- PPH-1503D (CH1: 0~15V/0~3A or 0~9V/0~5A; CH2: 0~12V/0~1.5A)
- PPH-1506D (CH1: 0~15V/0~3A or 0~9V/0~5A; CH2: 0~12V/0~3A)
- PPH-1510D (CH1: 0~15V/0~3A or 0~9V/0~5A, 0~4.5V/0~10A (Rear terminal); CH2: 0~12V/0~3A)
- Kahden alueen lähtö
- 3,5" TFT LCD-näyttö
- Sisäänrakennettu DVM-mittaustoiminto
- Korkea mittaustarkkuus (1mV/0.1μA 5mA-alueelle)
- Ulkoinen relekontrolli
- Vastaanottovirtakapasiteetti (maksimi: 3.5A)
- Sekvenssitoiminto (sekvenssiteho)
- Pulssivirran mittaus
- Pitkä integraatiovirran mittaus
- 5 esiasetettua muistipaikkaa
- Sisäänrakennettu patterisimulaatiotoiminto
- Ylijännite-, ylivirta- ja ylikuumenemissuojaus
- USB / LAN / GPIB tuet
- LABview-ajuri ja PC-etäohjaussofta
Katso tarkat tekniset tiedot datalehdeltä.
