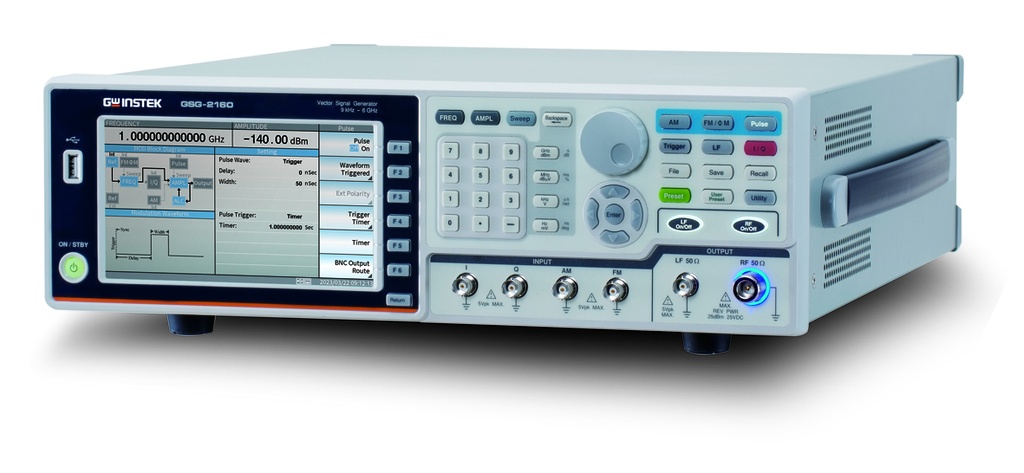

GW Instek GSG-2160 Signaaligeneraattori
GSG-2000-sarja on perustason RF-signaaligeneraattori, joka kattaa taajuusalueen 9 kHz:stä 6 GHz:iin. Se soveltuu tietoliikennekoulutuksen sovelluksiin, RF-komponenttien testaukseen (kuten vahvistimet, antennit ja suodattimet), autojen elektronisten signaalien testaukseen ja IoT-sovelluksiin. GSG-2000 täyttää RF-tuotteiden testausvaatimukset tuotanto- ja kehitysvaiheissa. Kilpailijoihinsa verrattuna GSG-2000-sarja tarjoaa ylivoimaiset tekniset ominaisuudet, kuten laajan amplitudilähdön alueen +20dBm -140dBm, alhaisemman vaihekohinan (-117dBc/Hz) ja korkean taajuustarkkuuden 10 ppm:n taajuusvakauteen ja 2 ppm:n vanhenemisnopeuteen.
GSG-2000-sarjan taajuusvakautta ja vanhenemisnopeutta voidaan parantaa valitsemalla OCXO (Oven Controlled Crystal Oscillator) -vaihtoehto, joka tarjoaa 10 ppm:n vakauden ja 0,1 ppm:n vanhenemisnopeuden.
Sovellukset
- Viestintätekniikan koulutus
- RF-komponenttien testaus (vahvistimet, antennit, suodattimet)
- Auton elektroniikan signaalitestit
- IoT-sovellusten kehitys ja tuotanto
Ominaisuudet
- Taajuusalue: 9 kHz – 6 GHz
- Taajuuden resoluutio: 1 mHz
- Vakio taajuusstabiilisuus: 10 ppm (valinnainen OCXO: 10 ppb)
- Ikääntymisnopeus: 2 ppm/vuosi (valinnainen OCXO: 0,1 ppm/vuosi)
- Amplitudialue: -140 dBm – +20 dBm
- Amplitudisäätötarkkuus: 0,01 dBm
- Vaihekohina: <-117 dBc/Hz @ 1 GHz ja 20 kHz offset
- Taajuus-/amplitudivaihtonopeus: <5 ms
- Sisäänrakennetut analogiset modulaatiot: AM, FM, PM
- Tukee IQ-modulointilähtöä (vain malli GSG-2160): ASK, PSK, APSK, QAM, FSK, MSK, käyttäjän määrittämät IQ- ja FSK-signaalit
- Signaalilähdöt:
- LF-signaalit (siniaalto, kanttiaalto, kolmio/ramppi, Gaussin kohina)
- Pulssisignaalit
- I ja Q -modulaatiolähdöt (maksimissaan 60 MHz per kanava, RF I+Q yhteensä 120 MHz)
- Liitännät: USB, LAN, GPIB (valinnainen), SCPI-yhteensopivuus
- Näyttö: 7" TFT LCD, selkeä parametri- ja tilanäyttö
- Koko: 3U korkeus, räkkistandardi
