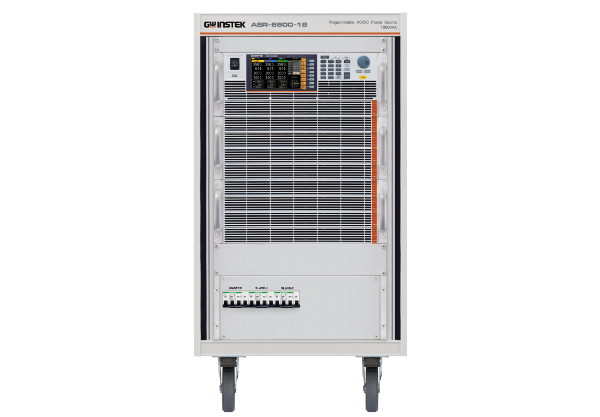

GW INSTEK ASR-6600-18 AC/DC Teholähde 18kVA
GW Instekin ASR-6000 RT-sarjan laajentaa ASR-6000 sarjaa tehokkailla räkkiyksiköillä. ASR-6000 RT-sarjassa on 5 rinnakkaista räkkimallia, joissa yhdistetään kaksi tai kolme 4,5kVA:n ja 6kVA:n yksikköä yhteen yksikköön rinnakkain, jolloin saadaan 9kVA:n, 13,5kVA:n, 12kVA:n ja 18kVA:n tehot, ja neljä rinnakkaista mallia, jotka tuottavat 24kVA:n vaihtovirran (yksi-/kolmivaiheinen) ja 24kW:n tasavirran suurtehon.
GW Instek ASR-6000 on "stand alone" teholähdeyksikkö, joka tukee vaihtovirran yksi- tai kolmivaiheista tuloa ja lähtöä, ja siinä on nimellinen tasavirtalähtö. Sarjassa käytetään kolmannen sukupolven puolijohdepiikarbiditeknologiaa (SiC), jolla luodaan 4U-korkeuden 6kVA:n suuritehoinen ja suorituskykyinen AC/DC-virtalähde.
ASR-6000 pystyy emuloimaan monipuolisempia tehoympäristön muutoksia, kuten tasapainotettua kolmivaiheista ja epätasapainotettua kolmivaiheista, vaihehäviötä, ja siinä on monikanavainen lähtötoiminto, jolla voidaan testata jopa kolmea DUT:ia samanaikaisesti, ohjelmoitava lähtöimpedanssin säätö ja sisäänrakennettu yli 40 erilaista "arbitrary" aaltomuotoa.
Pääasialliset käyttökohteet
- Virtalähdevalmistaja, palvelin/tietoliikenne
- 6kVA sisäiset laturit
- Keskeytymätön virransyöttöjärjestelmä (UPS)
- Vaihtosuuntaajat
- Kolmivaiheisen vaihtovirtamoottorin ohjaus ja suojalaitteet
- Military, tieteellinen tutkimus, koulutus
Ominaisuudet
- Kolmannen sukupolven puolijohdepiikarbiditeknologia (SiC) luo 4U 6kVA:n suuritehoisen AC/DC-virtalähteen, jossa on suuri tehotiheys.
- AC-tulo tukee yksi- ja kolmivaiheista, vaihejännite 200V-240V±10% (Delta- tai Y-kytkentä).
- 10 lähtötilaa: mukaan lukien ulkoisen tulosignaalin taajuus ja verkon synkronointi (SYNC), ulkoinen jänniteohjattu sisäinen vahvistinlähtö (VCA).
- Monikanavainen lähtötoiminto
- Tukee 1P2W-, 1P3W-, 3P4W-lähtöä.
- AC-lähdön suurin vaihejännite: 350Vrms verkkojännite: 700Vrms
- AC tasapainotettu ja epätasapainotettu kolmivaihe, vaihehäviölähtötoiminnot
- Ohjelmoitava lähtöimpedanssin säätö
- Kaksikanavainen jännitteen/virran lähdön valvontatoiminto
- Jännitelähdön nousuaikaa voidaan säätää kolmella alueella
- Tukee sekvenssin muokkausta ja emulointilähtötilaa
- Tehokas arbitrary-aaltomuodon muokkaus- ja lähtötoiminto, joka pystyy muokkaamaan ja lähettämään kymmeniä tuhansia aaltomuotoja.
- Edistyksellinen verkkopalvelinohjaus tukee tiedonkeruutoimintoa
- 100. kertaluvun harmonisen mittaustoiminto
- Tukee ulkoista rinnakkaiskytkentää lähtötehon lisäämiseksi
- Vakioliitännät:: RS-232C, USB, LAN
- Valinnaiset liitännät: CAN-väylä, DeviceNet, GPIB
Katso tarkat tekniset tiedot datalehdeltä.
