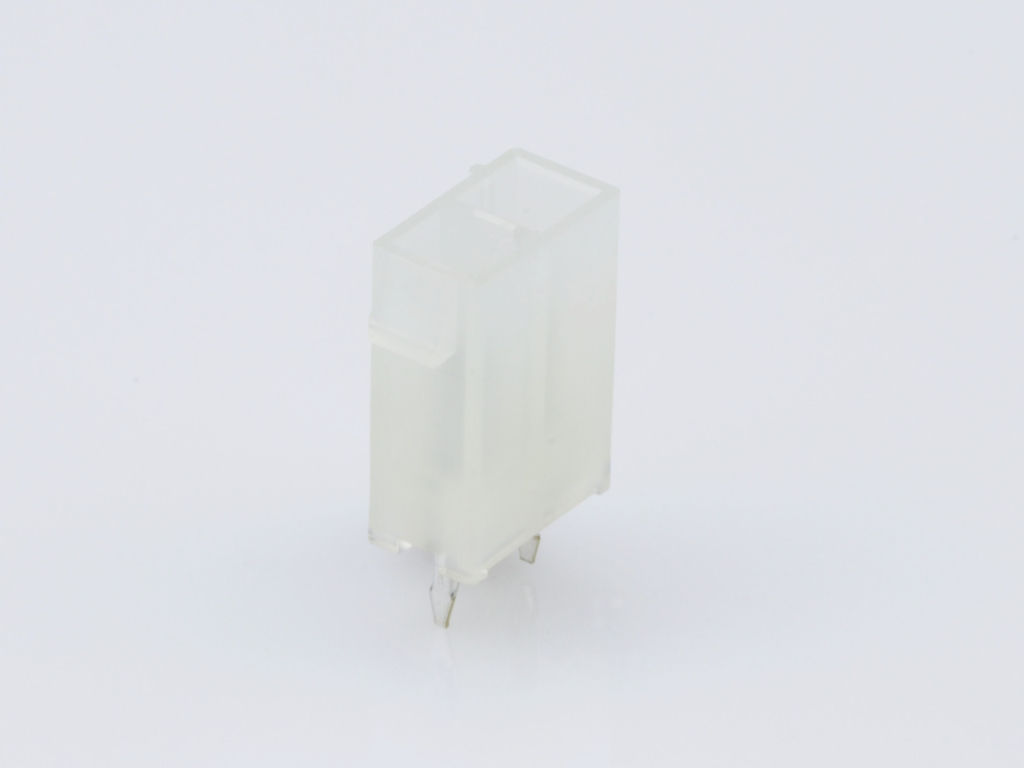

Molex 5566-02A Mini-Fit Junior, pystysuora liitin, 4.20mm rasteri, 2 riviä, 2 napaa, tinattu Luonnollinen
Molex 5566-02A on kaksirivinen piirilevyn otsikko, jossa on 2 piiriä (ei Snap-in Plastic Peg PCB Lock).
Molex 5566-02A sopii yhteen Mini-Fit Jr. Receptacle Housing 5557, Mini-Fit Jr. TPA-kaapelikokoonpanon 45135 ja Mini-Fit Jr. kaapelikokoonpanon 245135 kanssa.
Tekniset tiedot
- Sarja: 5566
- Käyttökohteet: Käyttökohteet: Teho, johdin levylle
- 5566-otsaketta tulee käyttää tavallisten Mini-Fit-naarasliittimien kanssa.
- UPC: 800753582200
- 2 piiriä
- 2 riviä
- Hartsin väri: Luonnollinen
- Max: 30
- Syttyvyysluokitus: 94V-2
- Lukitus liitettävään osaan: Kyllä
- Materiaali - metalli: messinki
- Materiaali - pinnoitus: Tina
- Materiaali - pinnoitus Pääte: Tina
- Hartsimateriaali: Nylon
- Suuntaus: Pystysuora
- PC-hännän pituus: 3.50mm
- PCB-paikannin
- Suositeltu PCB-paksuus: 1.60mm
- Pakattu pussiin
- Rasteri: 4.20mm
- Pinnoitus min: 0.889µm
- Pinnoitus min - Pääte: 0.889µm
- Polarisoitu liitososaan
- Polarisoitu PCB:hen
- Suojattu
- Käyttölämpötila-alue: -40°C ... +105°C
- Terminointiliitäntä: Läpireikä
- Virta: 9.0A max per kontakti
- Jännite 600V max
- CSA LR19980
- UL E29179
Tarkat tekniset tiedot datalehdeltä.
