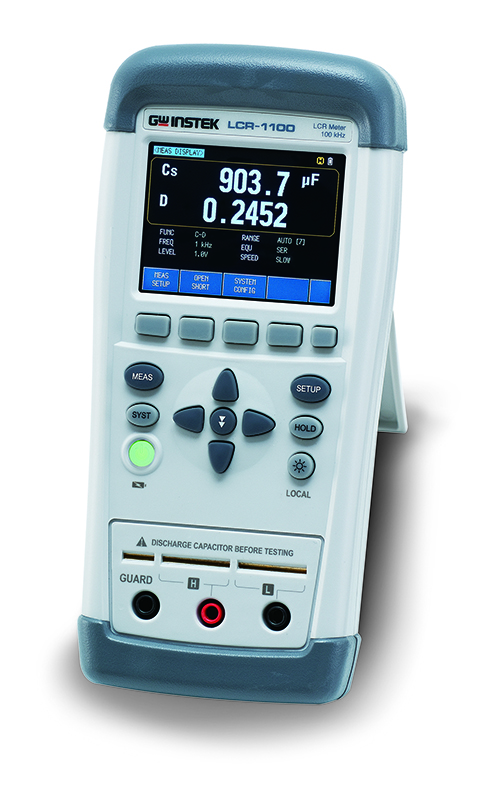

GW INSTEK LCR-1100 - LCR-mittari 100kHz
GW Instek LCR-1000-sarja on kannettava LCR-mittari, jossa on automaattinen reaaliaikainen testitoiminto. Sarja tarjoaa 0,2 %:n perustarkkuuden. Käyttäjä voi valita käytön joko painikkeiden tai kosketusnäytön välillä. Korkea mittaustarkkuus tekee sarjasta sopivan tarkkuustesteihin, kuten kunnossapitotesteihin, komponenttituotantoon, kouluihin ja tutkimuslaitoksiin sekä laadunvalvontaan.
LCR-1000-sarjaan kuuluu kaksi mallia, LCR-1100 ja LCR-1010, joista ensimmäinen tukee testitaajuuksia jopa 100 kHz:iin asti ja jälkimmäinen 10 kHz:iin asti. Sarja mahdollistaa testijännitteiden (0,3/0,7/1,0 Vrms) ja ekvivalenttipiirien valinnan automaattiseen kapasitanssin, induktanssin, resistanssin, reaktanssin, impedanssin, laatutekijän, häviökertoimen, vaiheen ja tasavirtaresistanssin mittaamiseen. Lisäksi sarjassa on vertailu- ja tietojen säilytystoiminnot vastaamaan erilaisten komponenttien testaus- ja mittausvaatimuksia.
Koko sarja tukee 2- tai 5-johdinmittausta, ja siinä on USB-HID- ja USB-VCOM-liitännät. Mukana tulee ilmainen PC-ohjelmisto. Kauko-ohjauskomennolla käyttäjät voivat räätälöidä omia ohjelmistojaan tiedonkeruuseen.
Ominaisuudet:
- 2.8" LCD kosketusnäyttö
- 0.2% perustarkkuus
- Kuusi tai kahdeksan valittavaa testitaajuutta mallista riippuen
- 15 erilaista mittausyhdistelmää
- Valittavissa oleva testitaso: AC 0.3V/0.7V/1Vrms ja DC +/- 1V
- Valittavissa oleva mittausnopeus: Nopea 10 kertaa/s, Hidas 2.5 kertaa/s
- Automaattinen LCZ-tila komponenttityypin tunnistukseen ja mittaukseen
- Data Hold -toiminto
- USB-HID/USB-VCOM liitännät etäkommunikaatiota varten
- Saatavilla datalogging-ohjelmisto
Sovellukset:
- Kenttähuolto
- Vianetsintä passiivisille komponenteille
- Elektroniikan kokoonpano
- Tulevat tarkastukset
Tekniset Tiedot:
- Mittaustarkkuus: 0.2%
- Näyttö: 2.8" TFT-kosketusnäyttö
- Testitaajuudet: LCR-1100 Jopa 100 kHz, LCR-1010 Jopa 10 kHz
- Valittavat Testijännitteet: 0.3/0.7/1.0Vrms
- Valittavat Ekvivalenttipiirit: sarja/rinnakkain
- Mittaustoiminnot: Kapasitanssi, induktanssi, resistanssi, reaktanssi, impedanssi, laatuindeksi, häviökerroin, vaihe ja DC-resistanssi
- Näyttöresoluutio: 50,000 lukemaa pää- ja sivuparametreille
- Mittaustilat: 2-johdin- tai 5-johdinmittaus
- Liitännät: USB-HID ja USB-VCOM
- Ohjelmistotuki: Ilmainen PC-ohjelmisto ja kauko-ohjauskomennot (SCPI-yhteensopiva) käyttäjän räätälöimiä ohjelmistoja varten tiedonkeruutarpeisiin
Katso tarkat tekniset tiedot datalehdeltä.
