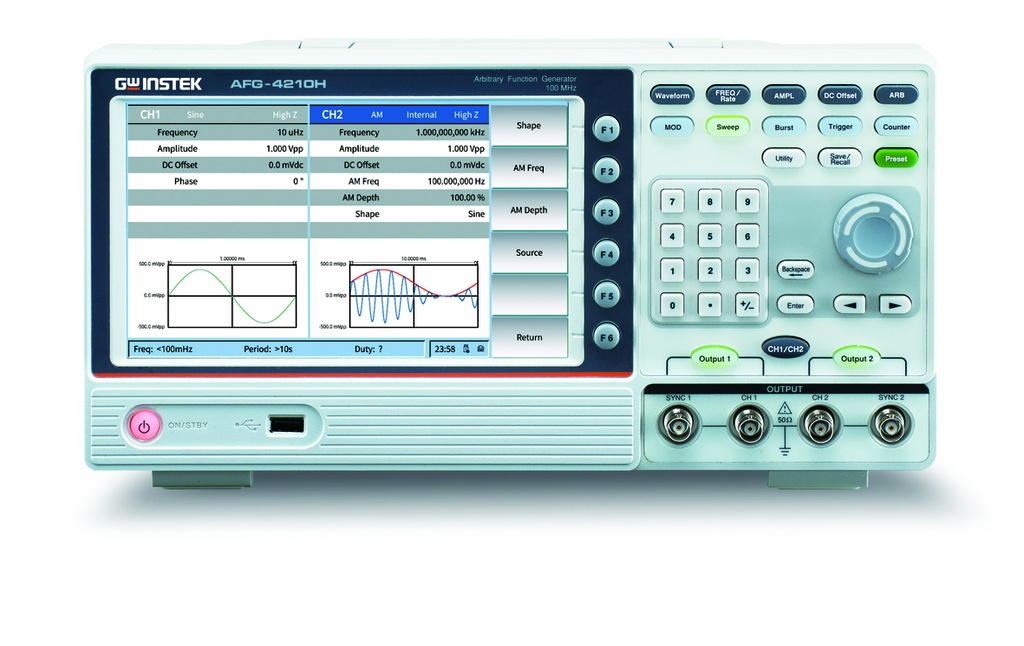

GW INSTEK AFG-4225H Funktiogeneraattori 2-kanavainen 250MHz, USB, LAN
GW Instek AFG-4000 on funktiogeneraattorisarja, joka on varustettu suurella 8 tuumaisella näytöllä (kosketusnäyttö 35 MHz malleista ylöspäin). Yksikanavaisissa malleissa on 25 MHz taajuuskaistanleveys ja kaksikanavaisista malleista löytyy kaistanleveysvalintoja aina 25:stä 250:een MHz:iin asti. Koko sarja tarjoaa korkean 1μHz:n resoluution ja siinä on sisäänrakennetut vakioaaltomuodot, kuten siniaalto, neliöaalto, kolmioaalto, pulssiaalto, kohina-aalto, harmoninen aalto jne.
Pystysuuntaisen resoluution osalta 35 - 250 MHz:n malleissa on 16-bittinen resoluutio ja 25 MHz:n aloitustason malleissa 14-bittinen resoluutio. Muistisyvyyden osalta kaksikanavaisissa malleissa on 10M:n muistisyvyys, ja yksikanavaisissa 25MHz:n lähtötason malleissa on aaltomuodon muokkaustoiminnot 16k:n muistisyvyydellä. Koko sarjassa on sisäänrakennettuna 146 aaltomuotoa muokkausta ja lähtöä varten.
Ominaisuudet
Yhden kanavan mallit: AFG-4125E/4125AE (25 MHz)
Kahden kanavan mallit: AFG-4225E/4235/4260/4280/4210H/4225H (25/35/60/80/100/250 MHz)
Siniaalto, neliöaalto, kolmioaalto, ramp-aalto, pulssiaalto, kohina, harmoninen aalto, käyttäjän määrittelemä aalto
Minimiresoluutio: 1 μHz
Käyttäjän määrittelemä toiminto: Näytteenottotaajuus:
- AFG-4225H: 1,25 GSa/s
- AFG-4235/4260/4280/4210H: 500 MSa/s
- AFG-4125E/4125AE/4225E: 125 MSa/s
Amplitudin resoluutio:
- AFG-4125E/4125AE/4225E: 14 bittiä
- AFG-4235/4260/4280/4210H/4225H: 16 bittiä
Muistipituus:
- AFG-4225E/AFG-4235/4260/4280/4210H/4225H: 10 M/kanava
- AFG-4125E/4125AE: 16 k/kanava
AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM
Sisäänrakennettu pyyhkäisy, purske, laskuritoiminto
AFG-4125AE: Sisäänrakennettu tehovahvistin

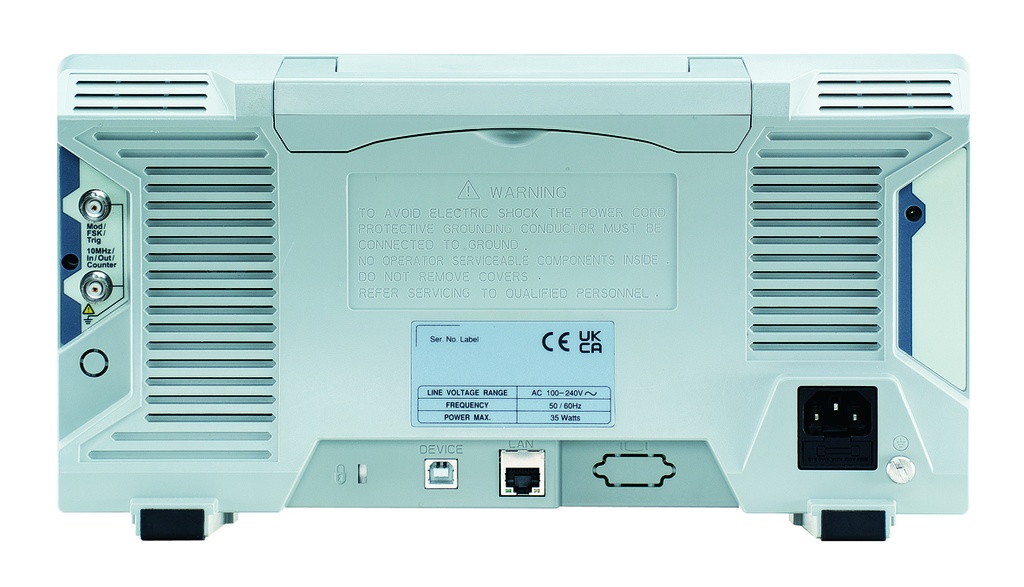

Kommunikointiliitännät:
- AFG-4235/4260/4280/4210H/4225H: USB, LAN
- AFG-4125E/4125AE/4225E: USB
8” TFT LCD-näyttö, 800×480 resoluutio; Multi-Touch-näyttö: AFG-4235/4260/4280/4210H/4225H
Mallien eroavaisuudet
| Malli | Kanavat | Taajuusalue (siniaalto) | Näytteenottotaajuus | Amplitudin resoluutio | Muistin pituus | Kosketusnäyttö | Liitännät | Erityisominaisuudet |
|---|
| AFG-4125E | 1 | 25 MHz | 125 MSa/s | 14 bittiä | 16 k/kanava | Ei | USB | - |
| AFG-4125AE | 1 | 25 MHz | 125 MSa/s | 14 bittiä | 16 k/kanava | Ei | USB | Sisäänrakennettu tehovahvistin |
| AFG-4225E | 2 | 25 MHz | 125 MSa/s | 14 bittiä | 10 M/kanava | Ei | USB | - |
| AFG-4235 | 2 | 35 MHz | 500 MSa/s | 16 bittiä | 10 M/kanava | Kyllä | USB, LAN | - |
| AFG-4260 | 2 | 60 MHz | 500 MSa/s | 16 bittiä | 10 M/kanava | Kyllä | USB, LAN | - |
| AFG-4280 | 2 | 80 MHz | 500 MSa/s | 16 bittiä | 10 M/kanava | Kyllä | USB, LAN | - |
| AFG-4210H | 2 | 100 MHz | 500 MSa/s | 16 bittiä | 10 M/kanava | Kyllä | USB, LAN | - |
| AFG-4225H | 2 | 250 MHz | 1,25 GSa/s | 16 bittiä | 10 M/kanava | Kyllä | USB, LAN | - |
Katso tarkat tekniset tiedot datalehdeltä.
