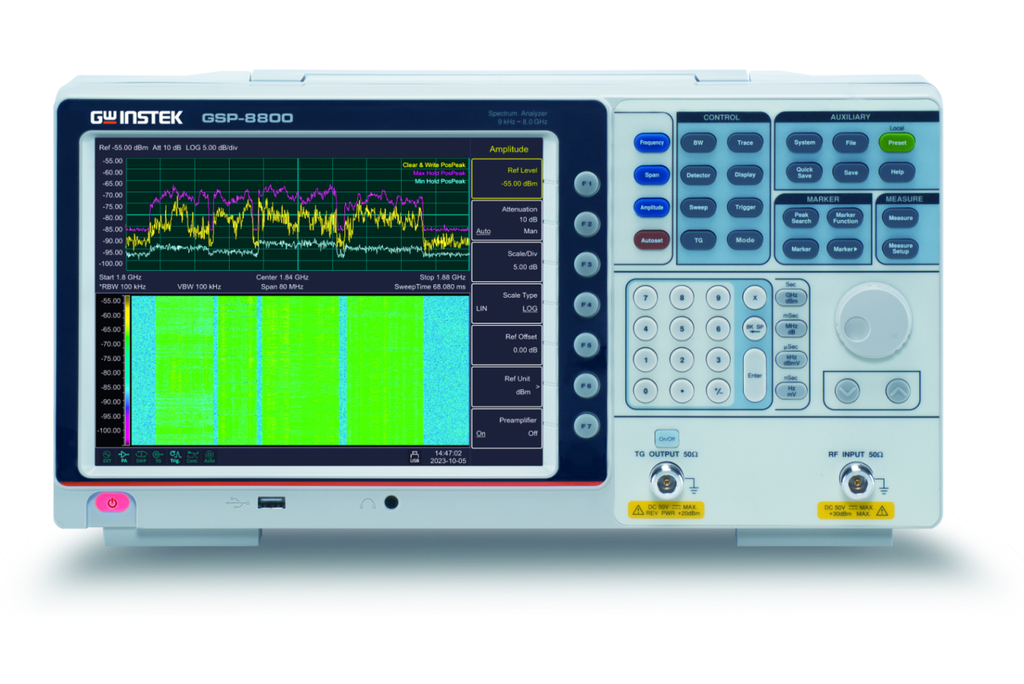

GW INSTEK GSP-8800TG Spektrianalysaattori 8GHz, Tracking Generator
GSP-8000-sarjan spektrianalysaattorit tarjoavat 3 taajuusaluetta ja laajan valikoiman mittaustoimintoja. Suuri 10.4" näyttö helpottaa testisignaalien havainnointia.
Lisävarusteet voidaan aktivoida ohjelmistoavaimella (Soft-Key), millä voidaan laajentaa laitteen ominaisuuksia.
Käyttötarkoitukset
Soveltuu opetukseen, tutkimukseen, tuotekehitykseen sekä radiotaajuustuotteiden tuotanto- ja kehitysvaiheen testausvaatimuksiin.
Mittaussovellukset
- Adjacent Channel Power Ratio (ACPR)
- Occupied Channel Bandwidth (OCBW)
- Channel Power (CHPW)
- Pass-Fail-toiminto
Tekniset tiedot
Taajuusalueet
- GSP-8800: 9kHz ~ 8.0GHz
- GSP-8380: 9kHz ~ 3.8GHz
- GSP-8180: 9kHz ~ 1.8GHz
RBW (Resoluutio kaistanleveys): 1Hz ~ 1MHz (1-3-5-10 portain)
VBW (Videokaistanleveys): 10Hz ~ 3MHz (1-3-5-10 portain)
Faasikohina: -104 dBc/Hz
Herkkyys: -160dBm/Hz (tyypillinen, kun esivahvistin päällä)
Sisäänrakennetut toiminnot
- AM/FM-demodulointi
- Time Spec -toiminto (ajan, taajuuden ja tehon korrelaation havainnointi)
- Mittaustoiminnot: ACPR, OCBW, CHPW, NdB BW, Pass-Fail, Freq. Counter, Noise Marker
- 20dB esivahvistin
Kommunikaatiorajapinnat
Näyttö
- 10.4" TFT LCD, XGA (1024*768)
Lisävarusteet ja optiot
- Lisävarusteet
- Seurantageneraattori (vakiona TG-malleissa)
- EMI-suodatin
Katso tarkat tekniset tiedot datalehdeltä.
