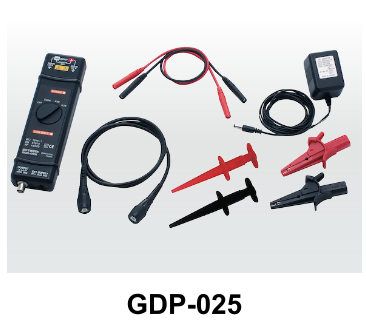

GW Instek GDP-025 Differentiaali probe suurjännitteelle 25MHz
GDP-sarjan differentiaalikoettimet tarjoavat turvallisen keinon mitata differentiaalijännitteitä kaikille oskilloskooppimalleille.
Differentiaalikoettimet muuntavat korkeat jännitteet (7000V huippu GDP-050:ssä, GDP-100:ssa) mataliksi jännitteiksi (≤7 V, kun viite on maadoitettu), jotka voidaan näyttää oskilloskoopeissa.
GDP-sarja on suunniteltu toimimaan 1Mohm impedanssilla varustettujen oskilloskooppien kanssa. Kun se yhdistetään 50 Ohmin kuormaan, vaimennus on 2-kertainen.
Varmista, että suurin differentiaalijännite ei ylitä 1400 V (DC+AC peak) tai 450 Vrms (GDP-025) tai 7000 V (DC+AC peak) tai 2200 Vrms (GDP-050/GDP-100).
- Kaistanleveys: 25 MHz
- Differentiaalijännite max.: 450Vrms
- CAT III tuloliitännät
- Virran merkkivalo syttyy, kun ulkoinen virtalähde on kytketty
- Alueen ylityksen merkkivalo syttyy, kun tulojännite ylittää nimellisarvon
