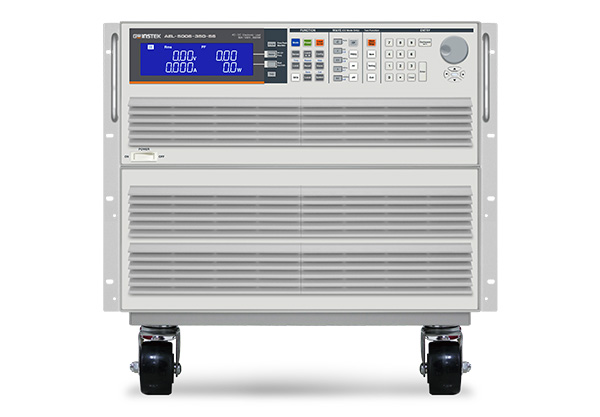

GW Instek AEL-5015-425-112.5 AC/DC Elektroninen kuorma 15000W
GW Instekin AEL-5000-sarjan AC/DC-elektronisiin kuormiin kuuluu 20 mallia eri tehoalueilla. Yksittäisen yksikön tehoalue on 1875W-22500W välillä. Jopa 8 yksikköä voidaan kytkeä rinnakkain. Yksivaiheisen rinnakkaiskytkennän maksimiteho voi olla 180 kW ja kolmivaiheisen kokonaisteho voi olla 540 kW, jotka soveltuvat UPS:iin, invertteriin, vaihtovirtalähteeseen, akkuun, sulakkeeseen, tasavirtalähteeseen ja muihin sovelluksiin.
- Tehoalue: Yksittäisen laitteen tehoalue on 1875W-22500W. Jopa 8 yksikköä voidaan yhdistää rinnakkain
- Suurin teho: Yksivaiheisessa rinnakkaisyhteydessä suurin teho on 180kW Kolmivaiheyhteydessä suurin teho on 540kW
- Mittausominaisuudet: 16-bittinen A/D ja DSP tarjoavat tarkat mittaukset, mukaan lukien:
- Jännite (Vrms)
- Virta (Arms)
- Teho (Watt)
- Volt-amppeerit (VA)
- Huippukerroin (CF)
- Tehokerroin (PF)
- Kokonais harmoninen särö (THD)
- Huippuvirta, Minimi- ja Maksimivirta
- Minimi- ja Maksimijännite
- Testimoodit: Mukana testimoodit, kuten UPS-efektiivisyys, PV-invertterin tehokkuus, UPS:n varmuusaika, akun purku ja sulakkeen oikosulkusimulaatio
- Turbo-moodi: Tarjoaa 2-kertaisen tehon ja virran yhden sekunnin ajan, soveltuen lyhytaikaiseen ylikuormitukseen ja suojauskomponenttien testaukseen
- Pre-set Load On -toiminto: Mahdollistaa laitteen kuormituksen heti käynnistyksestä alkaen, varmistaen invertterin tai UPS:n vakaan toiminnan
- Kuorman ja purkamisen kulma: Säädettävissä välillä 0-359 astetta. Tämän avulla voi varmistaa UPS:n ja invertterin vasteen vakauden
- Suojaus: Ylijännite-, ylivirta-, ylilämpötila- ja ylikuormitussuojaus
- Liitännät: Saatavilla liitäntöjä kuten GPIB, RS232, USB ja LAN, sekä analoginen tulo CC, CP ja muiden moodien hallintaan
- Kuormitusmoodit: CC, Lineaarinen CC, CR, CV, CP ja AC Tasasuuntaajakuorma
- Taajuusalue: DC, 40-440Hz
Mallit ja niiden erot (Lähtöjännite / lähtövirta / teho)
- AEL-5002-350-18.75: 350V / 18.75A / 1875W
- AEL-5003-350-28: 350V / 28A / 2800W
- AEL-5004-350-37.5: 350V / 37.5A / 3750W
- AEL-5006-350-56: 350V / 56A / 5600W
- AEL-5008-350-75: 350V / 75A / 7500W
- AEL-5012-350-112.5: 350V / 112.5A / 11250W
- AEL-5015-350-112.5: 350V / 112.5A / 15000W
- AEL-5019-350-112.5: 350V / 112.5A / 18750W
- AEL-5023-350-112.5: 350V / 112.5A / 22500W
- AEL-5002-425-18.75: 425V / 18.75A / 1875W
- AEL-5003-425-28: 425V / 28A / 2800W
- AEL-5004-425-37.5: 425V / 37.5A / 3750W
- AEL-5006-425-56: 425V / 56A / 5600W
- AEL-5008-425-75: 425V / 75A / 7500W
- AEL-5012-425-112.5: 425V / 112.5A / 11250W
- AEL-5015-425-112.5: 425V / 112.5A / 15000W
- AEL-5019-425-112.5: 425V / 112.5A / 18750W
- AEL-5023-425-112.5: 425V / 112.5A / 22500W
- AEL-5003-480-18.75: 480V / 18.75A / 2800W
- AEL-5004-480-28: 480V / 28A / 3750W
Katso tarkat tekniset tiedot datalehdeltä.
