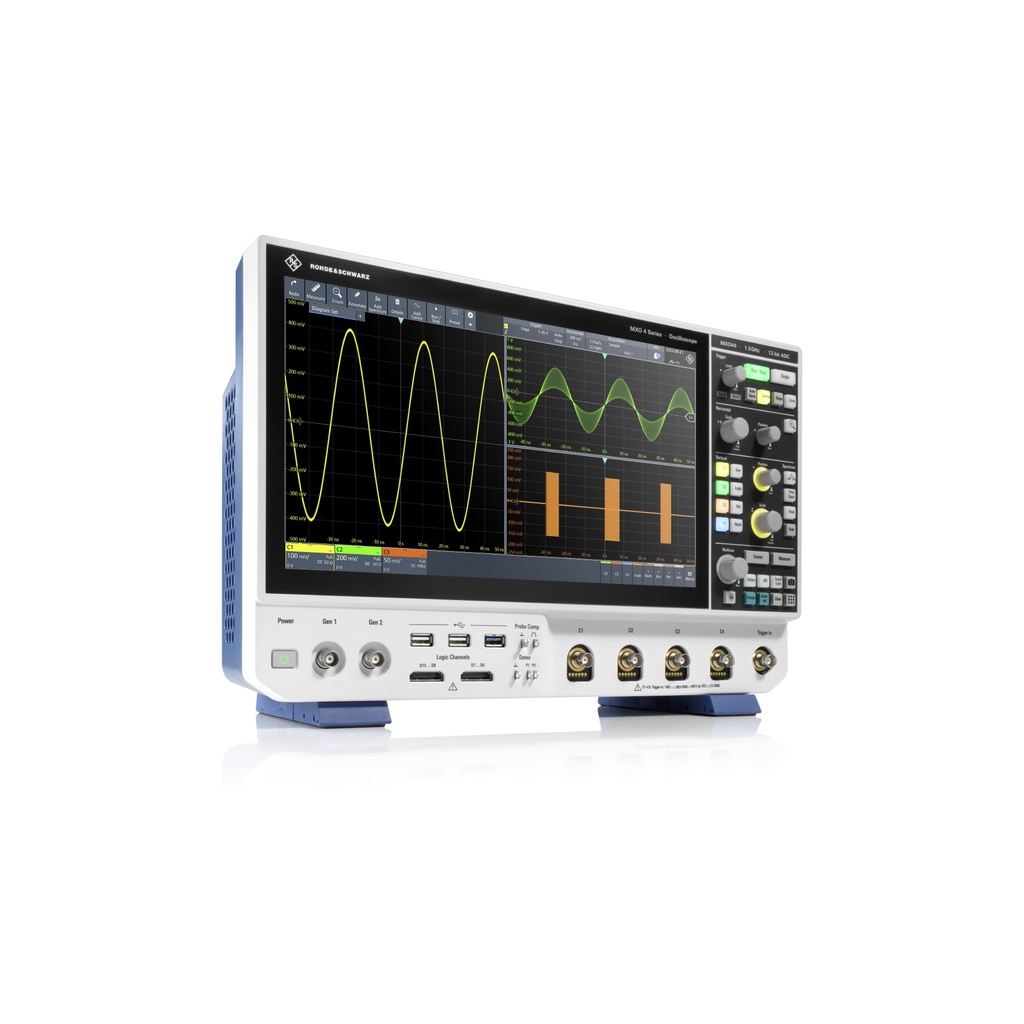

Rohde & Schwarz MXO 4-sarjan oskilloskooppi, 4 kanavaa, 350 MHz
Rohde & Schwarzin mullistava MXO 4-sarjan oskilloskooppi pystyy siihen mihin ei tämän hintaluokan oskilloskoopeilla ole ennen pystytty. MXO 4:n suorituskyky on vertaansa vailla ja päihittää helposti monet muut markkinoiden vastaavat oskilloskoopit.
Rohde & Schwarzin kehittämä ASIC-piiri tuo mukanaan huiman laskentatehon ja myös ensimmäisenä 4000-sarjalaisista tarkan sekä herkän digitaalisen triggerin jonka herkkyys on 1/10000 jakoa. Laitteesta löytyvä 12-bit ADC-piiri näyttää signaalit tarkasti ja sitä on mahdollista käyttää myös 18-bittisenä HD-tilassa. MXO 4:ssä on 13.3" Full-HD näyttö kapasitiivisella kosketusnäytöllä ja sen käyttöliittymä on yksinkertainen käyttää. Koko näyttö voidaan asentaa VESA-kiinnitykseen, jolloin pöytätilaa säästyy ja laitteen liikuttelu helpottuu huomattavasti.
MXO 4-sarjaan on saatavilla monia päivityksiä tarpeen mukaan.
Paketin sisältö:
- MXO 4-sarjan oskilloskooppi
- 350 MHz päivityspaketti (B243 optio)
Ominaisuudet:
- Kaistanleveys: 200 MHz - 1.5 GHz
- Näytteenottotaajuus: jopa 5Gsample/s
- Muistin syvyys: 400 Mpoints per kanava (vakiona)
- 12-bit ADC vakiona kaikilla näytteenottotaajuuksilla
- 18-bit HD-tila
- Erittäin tarkka digitaalinen triggeri
- Luokkansa alhaisin kohina
- Ylivoimainen RF-mittauksiin – 45000 FFT/s
- Paranneltu käyttäjäkokemus
Tekniset tiedot:
- Kanavat: 4 kanavaa
- Analoginen taajuus: 200/350/500 MHz/1/1.5 GHz
- ADC-tarkkuus: 12-bit, 18-bit (HD-tila)
- V/div, 1 MΩ: 500 μV to 10 V
- V/div, 50 Ω: 500 μV to 1 V
- Näytteenottonopeus Gsample/s per kanava: 2.5; 5 (2 CH interleaved)
- Muistin määrä: 400 Mpoints (voidaan päivittää 800:n asti)
- Segmentoitu muisti: 10 Kpoints (voidaan päivittää 1Mpoints)
- Acquisition rate (aaltomuodot/s): > 4 500 000
- Triggeri: digitaalinen, 0.0001 herkkyys
- Digitaaliset kanavat: 16
- Käyttölämpötila: 0 °C ... 50 °C
- Näyttö: 13.3" TFT värillinen kosketusnäyttö
- Käyttöjännite: 230 V
- Kalibrointiväli: 1 vuosi
- Mitat L × K × S: 414 × 279 × 162 mm
- Paino: 6.0 kg
- Räkkiasennuskorkeus R&S®ZZA-MXO4 räkkiasennuskitillä: 6 HU
Lue tarkat ja kattavat tekniset tiedot datalehdeltä.
