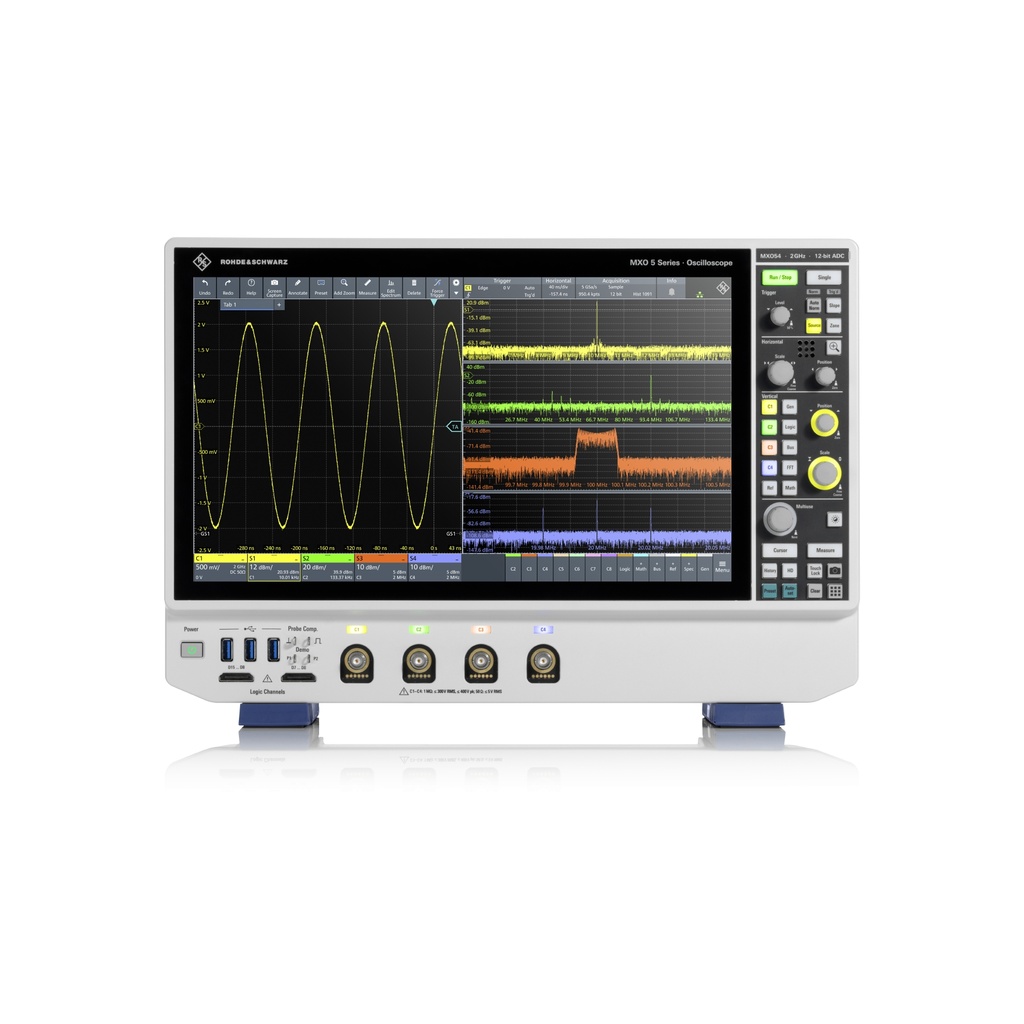

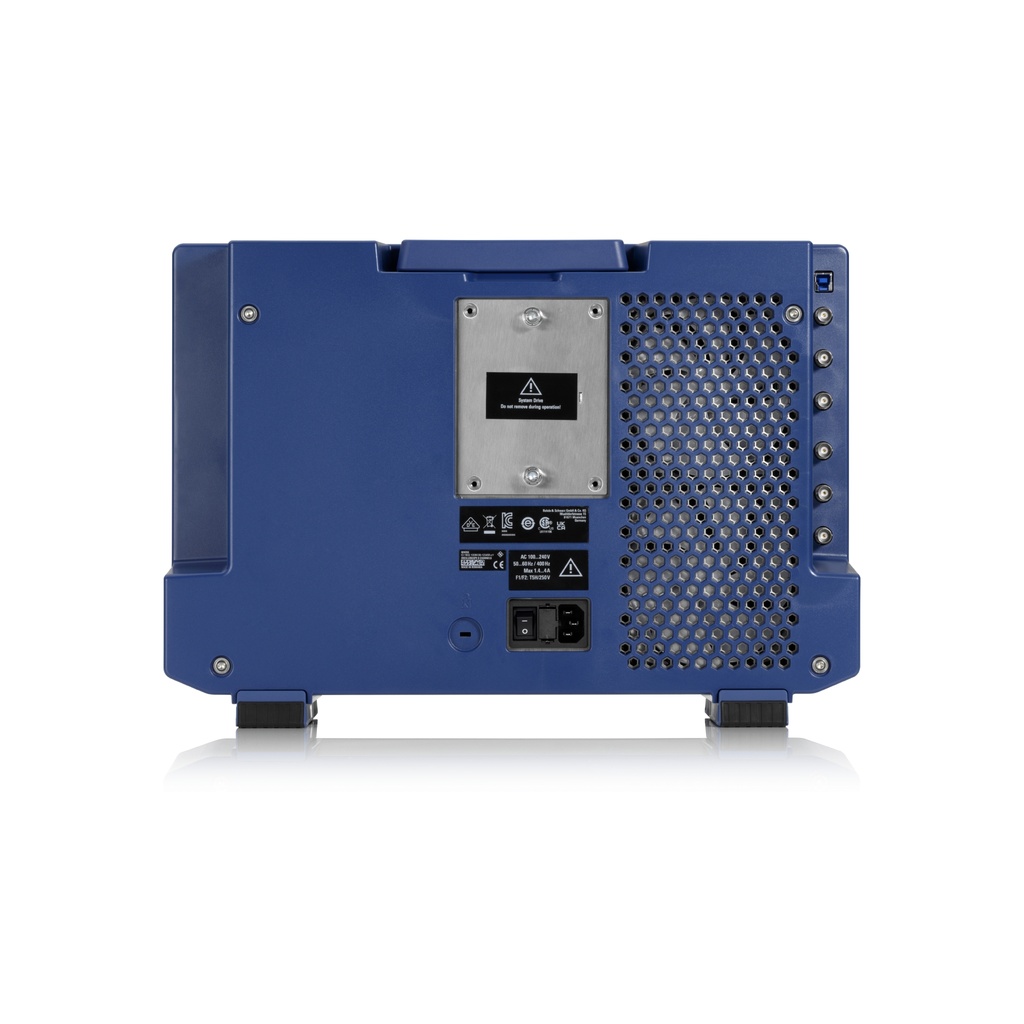

Rohde & Schwarz MXO 5 -sarjan oskilloskooppi, 4 kanavaa, 350 MHz
R&S MXO 5 - Rohde & Schwarzin vallankumouksellinen 4- tai 8-kanavainen oskilloskooppi. R&S MXO 5 -sarjan oskilloskooppi on seuraavan sukupolven oskilloskooppi, joka on kehitetty entistä suurempiin haasteisiin. Sillä on merkittäviä ominaisuuksia, kuten 4,5 miljoonaa tallennusta sekunnissa, 18 miljoonaa aaltomuotoa sekunnissa useilla kanavilla ja digitaalinen liipaisu kaikilla neljällä tai kahdeksalla kanavalla ollen signaalianalyysissä markkinoiden tarkin.
Kaikissa neljässä tai kahdeksassa kanavassa on vakiona 500 Mpisteen muistisyvyys, joka on laajennettavissa 1 Gpisteeseen, joten se on erinomainen laajojen tietojen tallentamisessa myös hitaammilla aikaperusasetuksilla. Digitaalinen liipaisu asettaa uuden standardin vertaansa vailla olevalla 0,0001 div:n herkkyydellään.
RF-mittauksissa R&S MXO 5 on vertaansa vailla, sillä se tekee 45000 FFT:tä (Fast Fourier Transforms) sekunnissa ja näyttää samanaikaisesti neljä ajasta riippumatonta spektriä, mikä takaa erinomaisen RF-signaalin näkyvyyden. Sen suuri 15,6" kapasitiivinen kosketusnäyttö ja käyttäjäystävällinen käyttöliittymä nostavat käyttäjäkokemuksen uudelle tasolle. Laite on suunniteltu mihin tahansa insinöörityötilaan kompaktin kokonsa, VESA-kiinnityksensä ja erittäin alhaisen äänitasonsa ansiosta.
MXO 5 on täydellinen valinta
- Laitteiston debuggaukseen
- Sarjaväylän analysointiin
- EMI-vianmääritykseen
- Virran eheytykseen
- Tehoanalyysiin
- Tehon jaksottamiseen
- Signaalin eheytykseen
Ominaisuudet
- 100 MHz-2 GHz kaistanleveys
- Keruunopeus yli 4,5 miljoonaa aaltomuotoa/s
- > 45K FFT/s
- 12-bittinen ADC kaikilla näytteenottotaajuuksilla
- 18-bittinen arkkitehtuuri HD-tilassa
- 500 Mpistettä kanavakohtaista vakiomuistia
- Tarkka digitaalinen liipaisu
Tekniset tiedot
- Kaistanleveys: 350/500 MHz, 1 GHz ja 2 GHz
- Maks. näytteenottotaajuus: 5 GSamples/s (lomitettu), 2.5 GSamples/s (kaikki kanavat)
- Analogiset kanavat: 4 tai 8
- Digitaaliset kanavat: 16 vakiona (dedikoitu liitin)
- Tiedonkeruunopeus: 4.5 miljoonaa tallennusta/s kanavaa kohti, 18 miljoonaa tallennusta/s 4 kanavalla
- ADC-resoluutio: 12-bittinen ADC (kaikki näytteenottotaajuudet)
- Pystysuora resoluutio max.: 18 bittiä HD-tilassa
- Vakiomuistisyvyys: 500 Mpistettä kanavaa kohti (valinnainen päivitys 1 Gpisteeseen)
- Segmentoitu muisti: Jopa 1 miljoona segmenttiä 1 Mpointsin kaappauksella
- FFT-nopeus: > 45K FFT/s
- FFT-ominaisuudet: Log-log-näyttö, max/min hold, peak-listat
- Pystysuora kohinan alaraja: 130 µVrms 1 mV/div, 2 GHz:n kaistanleveys
- Pystysuora offset-alue: 5 V 1 MΩ:n kytkennällä
- Arbitraarigeneraattori: 2 kanavaa, 100 MHz, 625 MSnäytettä/s
- Digitaalinen liipaisuherkkyys: 0,0001 div
- Trigger hysteresis: 1: Käyttäjän valittavissa
- Liipaisujitteri: < 1 ps (rms) (mittaus)
- Time base -tarkkuus: ±0,2 ppm
- Melutaso: 25 dBA (mitattu 1 metrin päästä)
- Näyttö: 15,6" Full HD kapasitiivinen kosketusnäyttö
- VESA-kiinnitys: Kyllä, R&S®MXO5-Z7 sovittimen kanssa
- Käyttöjärjestelmä: Linux
- Päivitettävissä: Kaistanleveys, protokollan laukaisu ja dekoodaus, Arbitraari, aaltomuodon generaattori, analyysitoiminnot
Katso kattavat tekniset tiedot datalehdeltä.
