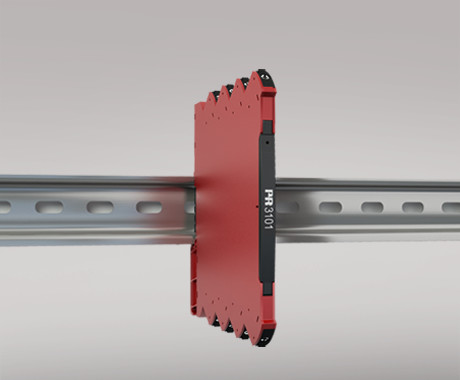

PR ELECTRONICS 3101 - Lämpötilamuunnin J- ja K-termoelementti ei erotettu

PR ELECTRONICS 3101 Lämpötilamuunnin J- ja K-termoelementti

• Hyvä tarkkuus, parempi kuin 0.1 % alueesta
• Kapea kotelo 6,1 mm
• Erinomainen EMC-suorituskyky ja 50/60 Hz kohinanvaimennus
• Valittava vasteaika < 30 ms / 300 ms
• Esikalibroidut lämpötila-alueet valitaan DIP-kytkimillä

• 3101 lämpötilamuunnin mittaa standardin TC J- ja K-lämpötila-antureita ja tarjoaa analogisen jännite- tai virranulostulon.
• 3101 voidaan asentaa turva-alueelle tai vyöhykkeelle 2 / divisioona 2.
• Hyväksytty merenkulkusovelluksiin.

• Joustavasti apujännitesyöttö 24 VDC (±30%) liittimien kautta.
• Alle 30 ms nopea vasteaika samanaikaisella anturin virheen havaitsemisella valittuna.
• Valittavissa oleva 300 ms vasteaika signaalin vaimennusta tarvittaessa.
• Korkea muunnostarkkuus kaikilla saatavilla olevilla alueilla, parempi kuin 0.1% valitusta mittausalueesta.
• Täyttää NAMUR NE21 -suositukset, tarjoten erinomaiset mittausominaisuudet haastavissa EMC-ympäristöissä.
• NAMUR NE43 -standardin mukaiset alueen ylityksen ja anturivikatapauksen lähtöarvot.
• Vihreä LED-valo ilmaisee laitteen ja tuloanturin toimintatilan.
• Kaikki liittimet ovat suojattuja ylijännitteeltä ja napaisuusvirheeltä.
• Erinomainen signaali/kohinasuhde, yli 60 dB.

• DIP-kytkmimillä valittavana yli 1000 tehdasasennetun mittausaluetta
• Kapea 6.1 mm kotelo mahdollistaa jopa 165 laitteen asentamisen metriä kohti DIN-kiskolle ilman ilmarakoa laitteiden välillä.
• Laaja käyttölämpötila

• Käyttölämpötila: -25°C - +70°C
• Kalibrointilämpötila: 20...28°C
• Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
• Suojaluokka: IP20

• Mitat (KxLxS): 113 x 6.1 x 115 mm
• Paino: n. 70 g
• DIN-kiskotyyppi: DIN EN 60715/35 mm
• Johtimen koko: 0.13...2.5 mm2 / AWG 26...12 kerätty johto
• Ruuviliitinten vääntömomentti: 0.5 Nm
• Tärinä: IEC 60068-2-6
• 2...25 Hz: ±1.6 mm
• 25...100 Hz: ±4 g

• Syöttöjännite: 16.8...31.2 VDC
• Maksimitehontarve: 0.52 W
• Maksimitehon hajoaminen: 0.52 W
• Vasteaika: < 30 ms / 300 ms (valittavissa)
• Signaali / kohinasuhde: vähintään 60 dB
• Ohjelmointi: DIP-kytkimet
• Signaalin dynamiikka, tuloste: 23 bittiä
• Signaalin dynamiikka, lähtö: 18 bittiä
• Tarkkuus: Parempi kuin 0.1% valitusta alueesta
• EMC-immuniteetin vaikutus: < ±0.5% mitta-alasta
• Laajennettu EMC-immuniteetti: NAMUR NE21, A-kriteeri, purkaus: < ±1% mitta-alasta
• Väärän DIP-kytkimen asetuksen tunnistaminen: 0 V / 0 mA ulostulo; LED 0.5 s / 1 Hz

• Päivitysaika: 10 ms

• Signaalialue: 0...23 mA
• Ohjelmoitavat signaalialueet: 0 / 4...20 mA
• Anturivirheen ilmaisin (0...20 mA): 0 mA tai 23 mA / POIS
• Anturivirheen ilmaisin (4...20 mA): 3.5 mA tai 23 mA / NAMUR NE43:n mukainen tai POIS
• Kuormitus (@ virtalähtö): ≤ 600 Ω
• Kuorman vakaus: ≤ 0.01% mitta-alasta / 100 Ω
• Virtarajoitus @ alhainen lähtökuorma: < 60 mA huippuarvo / < 4 mA keskiarvo

• Ohjelmoitavat signaalialueet: 0/1...5 ja 0/2...10 V
• Anturivirheen ilmaisin: 0 V / 10% yli maksimin / ei mitään
• Kuormitus (@ jännitelähtö): ≥ 10 kΩ
• Avoin lähtö: < 18 V

• ATEX: II 3 G Ex ec IIC T4 Gc
• IECEx: Ex ec IIC T4 Gc
• FM, US: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Vyöhyke 2, AEx nA IIC T4
• FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Vyöhyke 2, Ex nA IIC T4
• EAC Ex: 2Ex nA IIC T4 Gc X

• EMC: 2014/30/EU & UK SI 2016/1091
• LVD: 2014/35/EU & UK SI 2016/1101
• ATEX: 2014/34/EU & UK SI 2016/1107
• RoHS: 2011/65/EU & UK SI 2012/3032
• EAC: TR-CU 020/2011
• EAC Ex: TR-CU 012/2011

• ATEX: KEMA 10ATEX0147 X
• IECEx: KEM 10.0068X
• UKEX: DEKRA 21UKEX0055X
• FM, US: FM17US0004X / FM17CA0003X
• FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Vyöhyke 2, Ex nA IIC T4
• EAC Ex: RU C-DK.HA65.B.00355/19
• DNV Marine: TAA00001RW
