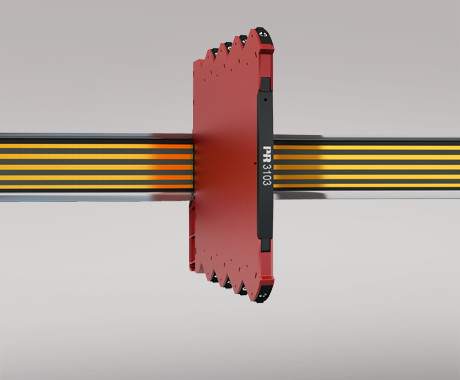

PR electronics 3103 Galvaaninen erotin 1:1
- Vakiovirtaviestien erotus ja 1:1-muunnos
- Kapea kotelo 6,1 mm
- Vasteaika < 7 ms
- Helppokäyttöinen - ei vaadi konfigurointia
Sovellus
- Vakio virtasignaalien erotus ja 1:1 muunnos.
- Analogisten virtasignaalien galvaaninen erottelu.
- Maasilmukoiden eliminointi ja kelluvien signaalien mittaus.
- Kilpailukykyinen valinta sekä hinnan että teknologian suhteen virtasignaalien galvaaniseen eristykseen SCADA-järjestelmiin tai PLC-laitteisiin.
- Asennus ATEX Ex -tilaan 2 / IECEx-vyöhykkeellä 2 / FM-divisioonassa 2.
- Soveltuu ympäristöihin, joissa on korkea tärinärasitus, esimerkiksi laivoilla.
Tekniset ominaisuudet
- Tulo on suojattu ylijännitteiltä ja napaisuusvirheiltä.
- Tehdaskalibroidut mittausalueet.
- Tulot ja lähdöt ovat kelluvia ja galvaanisesti erotettuja.
Ympäristöolosuhteet
- Käyttölämpötila: -25°C - +70°C
- Kalibrointilämpötila: 20°C - 28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoituva)
- Suojausluokka: IP20
- Asennusaste: Saasteluokka 2 & ylijännitekategoria II
Mekaaniset ominaisuudet
- Mitat (KxLxS): 113 x 6.1 x 115 mm
- Paino noin: 70 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdon koko: 0.13...2.5 mm2 / AWG 26...12 säikeinen lanka
- Ruuviliitoksen vääntömomentti: 0.5 Nm
- Värähtely: IEC 60068-2-6
- 2...25 Hz: ±1.6 mm
- 25...100 Hz: ±4 g
Yleiset tekniset tiedot
- Syöttöjännite: 16.8...31.2 VDC
- Maksimitehontarve: ≤ 1.2 W
- Maksimitehon hukka: 0.60 W
- Testi-/käyttöeristysjännite: 2.5 kVAC / 300 VAC (vahvistettu)
- Vyöhyke 2 / Div. 2: 250 VAC
- Vasteaika: < 7 ms (0...90%, 100...10%)
- Signaali/kohinasuhde: > 60 dB
- 3 dB:n leikkaustaajuus: > 100 Hz
- Signaalidynamiikka, syöttö: Analoginen signaaliketju
- Signaalidynamiikka, lähtö: Analoginen signaaliketju
- Tarkkuus: Parempi kuin 0.05%
- Lämpötilakertoimet: < ±0.01% mittavälillä / °C
- EMC-immuniteetin vaikutus: < ±0.5% mittavälillä
- Laajennettu EMC-immuniteetti: NAMUR NE21, A-kriteeri, purske: < ±1% mittavälillä
Tuloarvot
Virtatulo
- Mittausalue: 0...23 mA
- Tulon jännitehäviö: < 1.5 VDC
Lähtöarvot
Virtalähtö
- Signaalialue: 0...23 mA
- Kuorma (@ virtalähtö): ≤ 600 Ω
- Kuorman vakaus: ≤ 0.002% mittavälillä / 100 Ω
- Virtarajoitus: ≤ 28 mA
- alueesta: = 0...20 mA
Ex-merkinnät
- ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- FM, Yhdysvallat: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
- FM, Kanada: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
- EAC Ex: 2Ex nA IIC T4 Gc X
Standardien yhteensopivuudet
- EMC: 2014/30/EU & UK SI 2016/1091
- LVD: 2014/35/EU & UK SI 2016/1101
- ATEX: 2014/34/EU & UK SI 2016/1107
- RoHS: 2011/65/EU & UK SI 2012/3032
- EAC: TR-CU 020/2011
- EAC Ex: TR-CU 012/2011
Hyväksynnät
- ATEX: KEMA 10ATEX0147 X
- IECEx: KEM 10.0068X
- UKEX: DEKRA 21UKEX0055X
- c FM us: FM17US0004X / FM17CA0003X
- c UL us, UL 61010-1: E314307
- CCC: 2020322310003554
- EAC Ex: RU C-DK.HA65.B.00355/19
- DNV Marine: TAA00001RW
Katso tarkat tekniset tiedot datalehdeltä.
