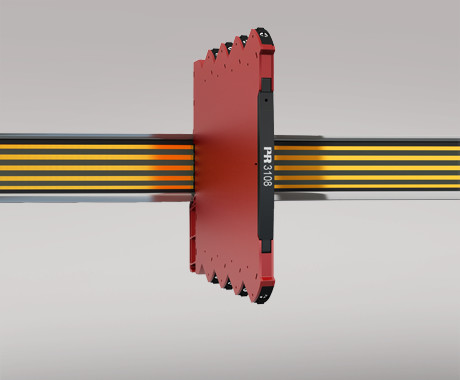

PR electronics 3108 Galvaaninen erotin/jakaja 1:1
- Virtaviestien erotus ja 1:1-muunnos
- Kapea 6,1 mm kotelo
- Vasteaika < 7 ms
- Jakajatoiminto: 1 tulo - 2 lähtöä
- Helppokäyttöinen - ei konfigurointia
Sovellus
- Vakio DC-signaalien erotus ja muunnos.
- Analogisten virtasignaalien galvaaninen erotus.
- Maajännitteiden eliminointi ja kelluvien signaalien mittaus.
- Kilpailukykyinen valinta sekä hinnan että teknologian suhteen virtasignaalien galvaaniseen eristykseen SCADA-järjestelmiin tai PLC-laitteisiin.
- Asennus ATEX Ex-vyöhykkeellä 2 / IECEx-vyöhykkeellä 2 / FM-jaossa 2.
- Soveltuu ympäristöihin, joissa on korkea tärinäkuormitus, esimerkiksi laivoilla.
Tekniset ominaisuudet
- Tulo on suojattu ylijännitteiltä ja napaisuusvirheiltä.
- Tehdaskalibroidut mittausalueet.
- Tulo- ja lähtösignaalit ovat kelluvia ja galvaanisesti erotettuja.
Ympäristöolosuhteet
- Käyttölämpötila: -25°C - +70°C
- Kalibrointilämpötila: 20°C - 28°C
- Suhteellinen kosteus: Alle 95% RH (ei-kondensoiva)
- Suojaluokka: IP20
- Asennus: Saasteaste 2 & mittaus-/ylijännitekategoria II
Mekaaniset ominaisuudet
- Mitat (KxLxS): 113 x 6.1 x 115 mm
- Paino: Noin 70 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdinkoko: 0.13 - 2.5 mm2 / AWG 26 - 12 lanka
- Ruuviliitinten kiristysmomentti: 0.5 Nm
- Värinä: IEC 60068-2-6
- 2 - 25 Hz: ±1.6 mm
- 25 - 100 Hz: ±4 g
Yleiset tekniset tiedot
Syöttö
- Tulojännite: 16.8 - 31.2 VDC
- Maksimiteho: 0.75 W
- Maksimitehon hajonta: 0.48 W
Eristysjännite
- Eristysjännite, testaus/käyttö: 2.5 kVAC / 300 VAC (vahvistettu)
- Vyöhyke 2 / Div. 2: 250 VAC
Vasteaika
- Vasteaika (0...90%, 100...10%): < 7 ms
- Signaali-kohinasuhde: > 60 dB
- Katkaisutaajuus (3 dB): > 100 Hz
- Signaalidynamiikka, sisääntulo: Analoginen signaaliketju
- Signaalidynamiikka, lähtö: Analoginen signaaliketju
- Tarkkuus: Parempi kuin 0.05%
- Lämpötilakerroin: < ±0.01% koko / °C
- EMC-immuniteetin vaikutus: < ±0.5% koko
- Laajennettu EMC-immuniteetti: NAMUR NE21, A-kriteeri, purske: < ±1% koko
Tuloarvot
Virtasignaalin sisääntulo
- Mittausalue: 0...23 mA
- Tulojännitteen tippa: < 1.5 VDC
Lähtöarvot
Virtasignaalin lähtö
- Signaalialue: 0...23 mA
- Kuorma (@ virtalähtö): ≤ 300 Ω
- Kuormastabiilisuus: ≤ 0.002% koko / 100 Ω
- Virtarajoitus: ≤ 28 mA
I.S. / Ex-merkinnät
- ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- FM, US: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
- FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
Viranomaisvaatimukset
- EMC: 2014/30/EU & UK SI 2016/1091
- LVD: 2014/35/EU & UK SI 2016/1101
- ATEX: 2014/34/EU & UK SI 2016/1107
- RoHS: 2011/65/EU & UK SI 2012/3032
- EAC: TR-CU 020/2011
- EAC Ex: TR-CU 012/2011
Hyväksynnät
- ATEX: KEMA 10ATEX0147 X
- IECEx: KEM 10.0068X
- UKEX: DEKRA 21UKEX0055X
- c FM us: FM17US0004X / FM17CA0003X
- c UL us, UL 61010-1: E314307
- CCC: 2020322310003554
- EAC Ex: RU C-DK.HA65.B.00355/19
- DNV Marine: TAA00001RW
Katso tarkat tekniset tiedot datalehdeltä.
