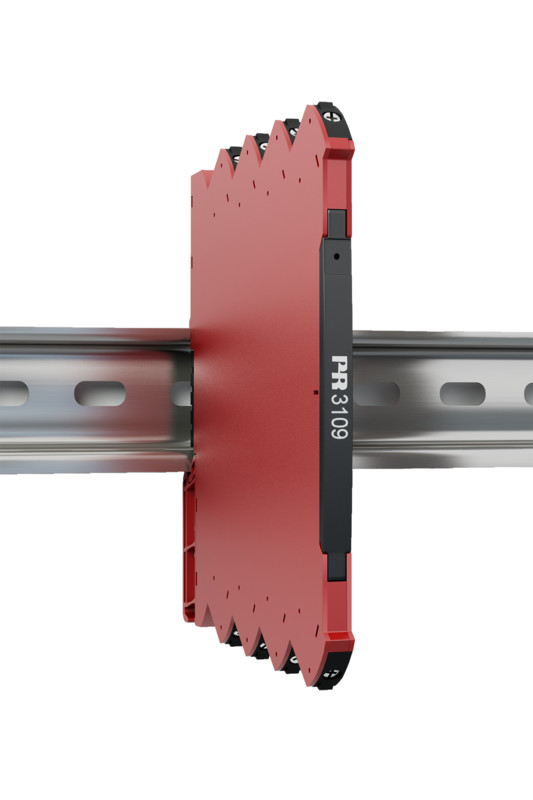

PR electronics 3109-N Galvaaninen erotin / jakaja, apujännite liittimien kautta
- DC-vakioviestien erotus ja muunnos
- Kapea kotelo 6,1 mm
- 2-johdinlähettimien syöttö ja viestinerotus
- Jakajatoiminto: 1 tulo – 2 lähtöä
- Asetukset DIP-kytkimillä
Sovellukset
- Standardien DC-signaalien erotus ja muunnos.
- Analogisten virta- ja jännitesignaalien galvaaninen erottelu.
- Maasilmukoiden eliminointi ja kelluvien signaalien mittaus.
- Kilpailukykyinen valinta sekä hinnan että teknologian suhteen virta- ja jännitesignaalien galvaanisessa erottelussa SCADA-järjestelmiin tai PLC-laitteisiin.
- Asennus ATEX Ex -tilaan 2 / IECEx -vyöhykkeellä 2 / FM division 2.
- Soveltuu ympäristöihin, joissa on voimakasta värähtelyrasitusta, esimerkiksi laivoihin.
Tekniset Ominaisuudet
- Helppo konfigurointi DIP-kytkimillä.
- Tulo on suojattu ylijännitteiltä ja polariteettivirheiltä.
- Tehdaskalibroidut mitta-alueet.
- Tulot ja lähdöt ovat kelluvia ja galvaanisesti erotettuja.
Ympäristöolosuhteet
- Käyttölämpötila: -25°C - +70°C
- Kalibrointilämpötila: 20°C - 28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoituva)
- Suojaluokka: IP20
- Asennusaste: Saasteaste 2 & mittaus-/ylivirtaluokka II
Mekaaniset Tiedot
- Mitat (KxLxS): 113 x 6.1 x 115 mm
- Paino: Noin 70 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdon koko: 0.13 - 2.5 mm² / AWG 26 - 12 monisäikeinen johdin
- Ruuviliitinten kiristysmomentti: 0.5 Nm
- Värähtely: IEC 60068-2-6
- 2 - 25 Hz: ±1.6 mm
- 25 - 100 Hz: ±4 g
Yleiset Tiedot
- Syöttöjännite: 16.8 - 31.2 VDC
- Maksimitehontarve: ≤ 1.2 W
- Maksimitehonkulutus: 0.60 W
- Erotusjännite, testi / käyttö: 2.5 kVAC / 300 VAC (vahvistettu)
- Vasteaika (0...90%, 100...10%): < 7 ms
- Ohjelmointi: DIP-kytkimet
- Signaali / kohinasuhde: > 60 dB
- Leikkaustaajuus (3 dB): > 100 Hz
- Signaalin dynamiikka, syöttö: Analoginen signaaliketju
- Signaalin dynamiikka, lähtö: Analoginen signaaliketju
- Tarkkuus: Parempi kuin 0.05% valitulla alueella
- Lämpötilakerroin: < ±0.01% kantasta / °C
- EMC-immuniteetin vaikutus: < ±0.5% kantasta
- Laajennettu EMC-immuniteetti: NAMUR NE21, A-kriteeri, purkaus: < ±1% kantasta
Tulotiedot
Virtatulo
- Mittausalue: 0...23 mA
- Ohjelmoitavat mittausalueet: 0...20 ja 4...20 mA
- Syöttöjännitteen lasku: < 1.5 VDC
Jännitetulo
- Mittausalue: 0...10.25 V 0...11.5 V / 0...5.75 V
- Ohjelmoitavat mittausalueet: 0/1...5 ja 0/2...10 V
- Tuloimpedanssi: ≥ 500 kΩ
- 2-johtimisen lähettimen syöttö: > 17 V / 20 mA
Lähtötiedot
Virtalähtö
- Signaalialue: 0...23 mA
- Ohjelmoitavat signaalialueet: 0 / 4...20 mA
- Kuormitus (virtalähtö): ≤ 300 Ω
- Kuormituksen vakaus: ≤ 0.002% kantasta / 100 Ω
- Virranrajoitus: ≤ 28 mA
Jännitelähtö
- Signaalialue: 0...10 VDC
- Ohjelmoitavat signaalialueet: 0/1...5 ja 0/2...10 V
- Kuormitus (jännitelähtö): ≥ 10 kΩ
- Alueesta = DIP-kytkimellä valittu lähtöalue
I.S. / Ex -merkinnät
- ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- FM, US: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
- FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
Tarkastetut viranomaisvaatimukset
- EMC: 2014/30/EU & UK SI 2016/1091
- LVD: 2014/35/EU & UK SI 2016/1101
- ATEX: 2014/34/EU & UK SI 2016/1107
- RoHS: 2011/65/EU & UK SI 2012/3032
- EAC: TR-CU 020/2011
- EAC Ex: TR-CU 012/2011
Hyväksynnät
- ATEX: KEMA 10ATEX0147 X
- IECEx: KEM 10.0068X
- UKEX: DEKRA 21UKEX0055X
- c FM us: FM17US0004X / FM17CA0003X
- c UL us, UL 61010-1: E314307
- CCC: 2020322310003554
- EAC Ex: RU C-DK.HA65.B.00355/19
- DNV Marine: TAA00001RW
Katso tarkat tekniset tiedot datalehdeltä.
