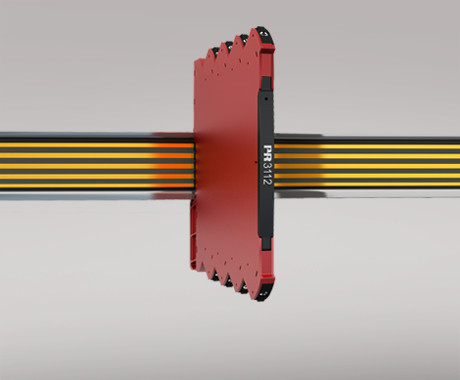

PR electronics 3112 PT100-Lämpötilamuunnin, galvaaninen erotus
- Erinomainen tarkkuus, parempi kuin 0.05 % alueesta
- Kapea kotelo 6,1 mm
- Erinomainen EMC-suorituskyky ja 50/60 Hz kohinanvaimennus
- Valittava vasteaika < 30 ms / 300 ms
- Esikalibroidut lämpötila-alueet valitaan DIP-kytkimillä
Sovellus
- Mittaa standardien 2-, 3- tai 4-johdin Pt100-lämpöantureita ja tarjoaa erotetun analogisen jännite- tai virtalähdön.
- Korkea 3-suuntainen galvaaninen erotus tarjoaa ylijännitesuojauksen ja suojaa ohjausjärjestelmää transienteilta ja kohinalta.
- 3112 voidaan asentaa turvalliselle alueelle tai Ex-tilaan 2 / divisioonan 2.
- Hyväksytty merenkulun sovelluksiin.
Tekniset ominaisuudet
- Joustava apujännitesyöttö 24 VDC (±30%) virtakiskon tai liittimien kautta.
- Nopea <30 ms vasteaika ja samanaikainen anturivikailmaisu valittavissa.
- Valittavissa 300 ms vasteaika signaalin tasaamista varten.
- Erinomainen muunnostarkkuus kaikilla saatavilla olevilla alueilla, parempi kuin 0,05% mittausalueesta.
- Täyttää NAMUR NE21 -suositukset tarjoten erinomaiset mittausominaisuudet vaativissa EMC-ympäristöissä.
- Laite täyttää NAMUR NE43-standardin, joka määrittelee alueen ulkopuoliset ja anturivirheiden tulosteet.
- Näkyvä vihreä LED-valo osoittaa yksikön ja anturin toimintatilan.
- Kaikki liittimet suojattu ylijännitteiltä ja polariteettivirheiltä.
- Korkea galvaaninen eristys, 2,5 kVAC.
- Erinomainen signaali/kohinasuhde >60 dB.
Asennus / Ohjelmointi
- DIP-kytkimillä valittavissa yli 1000 tehdaskalibroitua mittausaluetta.
- Kapea 6,1 mm kotelo mahdollistaa jopa 165 yksikön asentamisen metriä kiskoa kohti ilman ilmarakoa.
- Laaja käyttölämpötila.
Ympäristöolosuhteet
- Käyttölämpötila: -25°C - +70°C
- Kalibrointilämpötila: 20°C - 28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
- Suojausluokka: IP20
- Asennusaste: 2 ja ylijännitekategoria II
Mekaaniset tiedot
- Mitat (KxLxS): 113 x 6,1 x 115 mm
- Paino: Noin 70 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdon koko: 0,13...2,5 mm2 / AWG 26...12 monisäikeinen lanka
- Ruuviliitinten kiristysmomentti: 0,5 Nm
- Värähtely:
- 2...25 Hz: ±1,6 mm
- 25...100 Hz: ±4 g
Yleiset tekniset tiedot
- Virtalähdejännite: 16,8...31,2 VDC
- Maksimikäyttöteho: 0,70 W
- Maksimitehonkulutus: 0,70 W
- Testi/käyttöeristysjännite: 2,5 kVAC / 300 VAC (vahvistettu)
- Vyöhyke 2 / Div. 2: 250 VAC
- Vasteaika: < 30 ms / 300 ms (valittavissa)
- Tarkkuus: Parempi kuin 0,05% valitusta alueesta
- Signaali/kohinasuhde: Min. 60 dB
- Signaalitulo: 23 bittiä
- Signaalilähtö: 18 bittiä
- EMC-immuniteettiriippuvuus: < ±0,5% mittausalueesta
- Laajennettu EMC-immuniteetti: < ±1% mittausalueesta
Tuloarvot
RTD-tulo
- Lämpötila-alue, Pt100: -200...+850°C
- Min. mittausalue (spän) 10°C
- Tarkkuus: Parempi kuin 0,05% mittausalueesta tai 0,1°C (kumpi on suurempi)
- Lämpötilakerroin: 0,02°C/°C tai ≤ ±0,01%/°C
- Anturivirta: < 150 µA
- Anturikaapelin resistanssi: < 50 Ω per lanka
- Anturikaapelin resistanssin vaikutus (3-/4-lankainen): < 0,002 Ω / Ω
- Anturivirheiden havaitseminen: Kyllä
- Rikkoutuneen anturin havaitseminen: > 800 Ω
- Oikosulkuisen anturin havaitseminen: < 18 Ω
Lähtöarvot
Yleiset lähtötiedot
Virtalähtö
- Signaalialue: 0...23 mA
- Ohjelmoitavat signaalialueet: 0 / 4...20 mA
- Anturivirheen ilmaisin (0...20 mA): 0 mA tai 23 mA / POIS
- Anturivirheen ilmaisin (4...20 mA): 3,5 mA tai 23 mA / NAMUR NE43 mukaisesti tai POIS
- Kuormitus (@ virtalähtö): ≤ 600 Ω
- Kuormituksen vakaus: ≤ 0,01% mittausalueesta / 100 Ω
- Virran rajoitus alhaisella lähtökuormalla: < 60 mA huippu / < 4 mA keskiarvo
Jännitelähtö
- Ohjelmoitavat signaalialueet: 0/1...5 ja 0/2...10 V
- Anturivirheen ilmaisin: 0 V / 10% yli maks. / ei mitään
- Avoin lähtö: < 18 V
Merkinnät
- ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- FM, US: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
- FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
- EAC Ex: 2Ex nA IIC T4 Gc X
Tarkastetut viranomaisvaatimukset
- EMC: 2014/30/EU & UK SI 2016/1091
- LVD: 2014/35/EU & UK SI 2016/1101
- ATEX: 2014/34/EU & UK SI 2016/1107
- RoHS: 2011/65/EU & UK SI 2012/3032
- EAC: TR-CU 020/2011
- EAC Ex: TR-CU 012/2011
Hyväksynnät
- ATEX: KEMA 10ATEX0147 X
- IECEx: KEM 10.0068X
- UKEX: DEKRA 21UKEX0055X
- FM us: FM17US0004X
- FM CA: FM17CA0003X
- UL us: E314307
- EAC Ex: RU C-DK.HA65.B.00355/19
- DNV Marine: TAA00001RW
Katso tarkat tekniset tiedot datalehdeltä.
