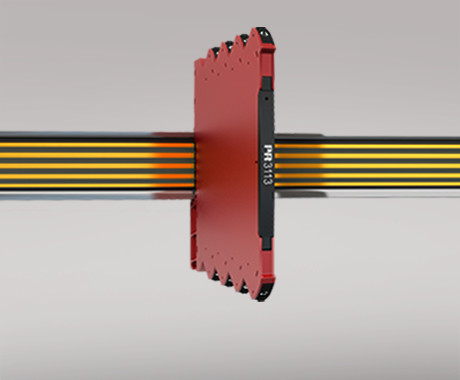

PR electronics 3113 Lämpötilamuunnin, HART 7, eristetty
- Hyvä tarkkuus, parempi kuin 0,05 % alueesta
- Kapea kotelo 6,1 mm
- Erinomainen EMC-suorituskyky
- Valittava vasteaika 60 ms / 60 s
- Esikalibroidut lämpötila-alueet valitaan DIP-kytkimillä
Sovellus:
- PR 3113 lämpötilamuunnin mittaa standardin Pt100, TE J ja K-lämpötila-antureita ja tarjoaa eristetyn aktiivisen analogisen virran ja HART-signaalilähdön.
- Korkea 3-portainen eristys tarjoaa ylijännitesuojan ja suojaa ohjausjärjestelmää hetkellisiltä transienteilta ja kohinalta.
- PR 3113 voidaan asentaa turvalliselle alueelle tai Ex-tilaan 2 / Division 2.
- Hyväksytty merenkulkusovelluksiin.
Tekniset ominaisuudet:
- Joustavasti syötetty 24 VDC:llä (±30%) joko virtakiskon tai liittimien kautta.
- 60 ms nopea vasteaika, samanaikainen anturivirheiden havaitseminen valitessa.
- Valittavissa sisäinen/ulkoinen kylmäpisteen kompensointi CJC.
- Erinomainen muuntotarkkuus kaikilla saatavilla olevilla alueilla, parempi kuin 0.05% koko alueesta.
- NAMUR NE21-suositusten mukaisesti PR 3113 tarjoaa huippumittaustehokkuuden vaativissa EMC-ympäristöissä.
- Laite täyttää NAMUR NE43-standardin, joka määrittelee alueen ulkopuoliset ja anturivirheiden lähtöarvot.
- Vihreä LED-valo osoittaa yksikön ja tuloanturin toimintatilan.
- Kaikki liittimet ovat suojattuja ylijännitteiltä ja polariteettivirheiltä.
- Korkea galvaaninen erotus 2.5 kVAC.
- Erinomainen signaali/kohinasuhde >60 dB.
Asennus / ohjelmointi:
- Valittavissa oleva HART-tila HART 7 -protokollan versio mahdollistaa laajennetun laiteohjelmoinnin.
- Valittavissa oleva DIP-tila helpottaa yli 1000 tehdas kalibroitujen mittausalueiden helppoa määritystä HART "vain luku" -ominaisuudella.
- Valittavissa oleva HART-tila mahdollistaa täyden HART-luku-/kirjoituskyvyn.
- Kapea 6.1 mm runko mahdollistaa jopa 165 yksikön asentamisen DIN-kiskoon metriä kohti ilman ilmarakoa.
- Laaja käyttölämpötila.
Ympäristöolosuhteet:
- Käyttölämpötila: -25°C - +70°C
- Kalibrointilämpötila: 20...28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
- Suojausluokka: IP20
- Asennus: Saastumisluokka 2 ja ylijännitesuojausluokka II
Mekaaniset ominaisuudet:
- Mitat (K x L x S): 113 x 6.1 x 115 mm
- Paino (noin): 70 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdon koko: 0.13...2.5 mm2 / AWG 26...12 monisäikeinen
- Ruuviliitoksen vääntömomentti: 0.5 Nm
Yleiset tekniset tiedot:
- Syöttöjännite: 16.8...31.2 VDC
- Maks. tarvittava teho: 0.70 W
- Maks. tehohäviö: 0.70 W
- Eristysjännite: 2.5 kVAC / 300 VAC (vahvistettu)
- Vyöhyke 2 / Div. 2: 250 VAC
Vasteaika:
- HART-tila: 60 ms...60 s, ohjelmoitava
- DIP-tila: < 60 ms
- Tarkkuus: Parempi kuin 0.05% valitusta alueesta
Lähtötiedot:
- Virtalähtö: 0...23 mA, ohjelmoitavat signaalialueet 4...20 ja 20...4 mA
- Yhteiset lähtötiedot: Päivitysaika 10 ms, HART-protokollaversiot HART 7
Tuloarvot
Vastusanturitulo
- Lämpötila-alue, Pt100: -200...+850°C
- Pienin mittausalue (alue): 10°C
- Tarkkuus: valitaan arvoista suurempi: Parempi kuin 0,05% alueesta tai 0,1°C
- Lämpötilariippuvuus (valitaan arvoista suurempi): 0,02°C/°C tai ≤ ±0,01%/°C
- Anturivirta: < 150 µA
- Anturikaapelin vastus: < 50 Ω / johdin
- Anturikaapelin vastuksen vaikutus (3-/4-johdin): < 0,002 Ω / Ω
- Anturivian ilmaisu: Valitaan DIP-kytkimillä
- Anturipiirin katkeamisen tunnistus: > 800 Ω
- Anturin oikosulun tunnistus: < 18 Ω
Termoelementtitulo
- Lämpötila-alue TE-J: -100...+1200°C
- Lämpötila-alue TE-K: -180...+1372°C
- Pienin mittausalue (alue) TE J & K: 50°C
- Tarkkuus (valitaan arvoista suurempi): Parempi kuin 0,05% alueesta tai 0,5°C
- Lämpötilariippuvuus (valitaan arvoista suurempi): 0,1°C/°C tai ≤ ±0,01%/°C
- Anturikaapelin vastus: < 5 kΩ / johdin
- Kylmäpisteen kompensointi (CJC) (Tarkkuus ulkoisella Pt100-tulolla): Parempi kuin ±0,15°C
- Kylmäpisteen kompensointi (CJC) (Tarkkuus sisäisellä CJC:llä): Parempi kuin ±2,5°C
- Sisäisen CJC-virheen tunnistus: Käytettävissä
- Ulkoisen CJC-virheen tunnistus: Valitaan DIP-kytkimillä
- Avoimen termoparin tunnistus: Valitaan DIP-kytkimillä
Lähtöarvot
Sähköiset tiedot, lähtö
Virtalähtö
- Viestialue: 0...23 mA
- Valittavat kiinteät viestialueet: 4...20 ja 20...4 mA
- Kuorma (virtalähtö): ≤ 600 Ω
- Kuorman stabiilisuus: ≤ 0,01% alueesta / 100 Ω
- Anturivian ilmaisu: 3,5 mA tai 23 mA / NAMUR NE43 mukaan tai OFF
- Avoin lähtö: < 20 V
- HART-protokollaversiot: HART 7
I.S. / Ex-merkinnät:
- ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- FM, US: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
- FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
- EAC Ex: 2Ex nA IIC T4 Gc X
Hyväksynnät
- ATEX: KEMA 10ATEX0147 X
- IECEx: KEM 10.0068X
- UKEX: DEKRA 21UKEX0055X
- c FM us: FM17US0004X / FM17CA0003X
- c UL us, UL 61010-1: E314307
- EAC Ex: RU C-DK.HA65.B.00355/19
- DNV Marine: TAA00001RW
Katso tarkat tekniset tiedot datalehdeltä.
