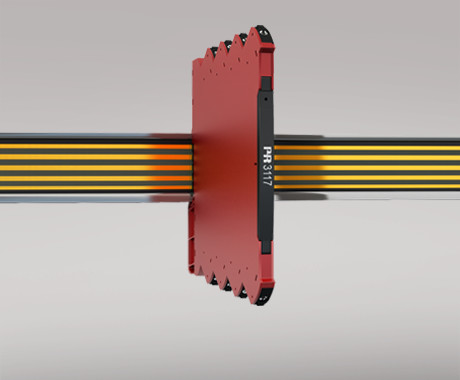

PR electronics 3117 Bipolaarituloinen galvaaninen erotin
- Bipolaaristen jännite- ja virtasignaalien muuntaminen unipolaarisiksi signaaleiksi.
- DIP-kytkimillä voi valita useita signaalialueita
- Nopea < 7 ms vasteaika ja korkea lähtökuormitusvakaus.
- Erinomainen tarkkuus, parempi kuin 0,05 % mittausalueesta.
- Ohut 6,1 mm:n kotelo
Sovellus
- 3117 on eristävä muunnin, jota voidaan käyttää standardien bipolaaristen analogisten prosessisignaalien muuntamiseen unipolaariseksi analogiseksi signaaliksi.
- Laite tarjoaa 3-porttisen eristyksen ja tarjoaa suojauksen ylijännitteiltä sekä suojaa ohjausjärjestelmät transienteilta ja kohinalta.
- 3117 poistaa maasilmukat ja sitä voidaan käyttää kelluvien signaalien mittaamiseen.
- Asennus voidaan suorittaa turva-alueella tai vyöhykkeellä 2 ja luokan 1 Div 2 -alueella ja se on
- Hyväksytty merenkulkusovelluksiin.
Tekniset ominaisuudet
- Joustava 24 VDC (±30%) syöttö virtakiskon tai liittimien kautta.
- Erinomainen muuntotarkkuus, parempi kuin 0,05% valitusta alueesta.
- Tulot ja lähdöt ovat kelluvia ja galvaanisesti erotettuja.
- Vihreä LED-valo edessä ilmaisee laitteen käyttötilan.
- Kaikki liittimet on suojattu ylijännitteiltä ja polariteettivirheiltä.
- NAMUR NE21 -suositusten mukaisesti 3117 varmistaa parhaan mittaus suorituskyvyn karuissa EMC-ympäristöissä.
- Korkea galvaaninen eristys 2.5 kVAC.
- Nopea syöttö-lähtö vasteaika < 7 ms / > 100 Hz – 10 Hz kaistanleveysvaimennus mahdollista DIP-kytkimen avulla.
- Erinomainen signaali-kohina-suhde > 60 dB.
Asennus / Ohjelmointi
- Nopea ja helppo konfigurointi tehdaskalibroiduilla mittausalueilla DIP-kytkimien avulla.
- Hyvin alhainen virrankulutus mahdollistaa DIN-kiskon asennuksen ilman ilmaraon tarvetta.
Ympäristöolosuhteet
- Käyttölämpötila: -25°C to +70°C
- Kalibrointilämpötila: 20...28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
- Suojaluokka: IP20
Mekaaniset ominaisuudet
- Mitat (KxLxS): 113 x 6.1 x 115 mm
- Paino (noin): 70 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdon koko, liittimen liitin 1-4: 0.13...2.5 mm2 / AWG 26...12 monisäikeinen lanka
- Ruuviliittimen vääntömomentti: 0.5 Nm
- Värinä: IEC 60068-2-6
- 2...25 Hz: ±1.6 mm
- 25...100 Hz: ±4 g
Yleiset ominaisuudet
Syöttö
- Syöttöjännite: 16.8...31.2 VDC
- Maksimi tarvittava teho: 0.80 W
- Maksimitehon hajonta: 0.43 W
Eristysjännite
- Testi / Toiminta: 2.5 kVAC / 300 VAC (vahvistettu)
- Vyöhyke 2 / Div. 2: 250 VAC
Vasteaika
- (0...90%, 100...10%): < 7 ms tai < 44 ms
- MTBF, IEC 61709 (SN29500) mukaisesti: > 241 vuotta
- Signaali-kohina-suhde: Vähintään 60 dB (0...100 kHz)
- Signaali dynamiikka, syöttö: Analoginen signaaliketju
- Signaali dynamiikka, lähtö: Analoginen signaaliketju
- Ohjelmointi: DIP-kytkimet
- Katkaisutaajuus (3 dB): > 100 Hz tai 10 Hz (valittavissa DIP-kytkimen avulla)
- Tarkkuus: < ±0.05% valikoimasta
- Lämpötilakerroin: < ±0.01% valikoimasta / °C
- EMC-immuniteetti vaikutus: < ±0.5% valikoimasta
Tulojen tekniset tiedot
Virtatulo
- Mittausalue: -23...+23 mA
- Ohjelmoitavat mittausalueet: ± 10 ja ± 20 mA
- Jännitehäviö: < 1 VDC @ 23 mA
Lähtöjen tekniset tiedot
Virtalähtö
- Signaalialue: 0...23 mA
- Ohjelmoitavat signaalialueet: 0 / 4...20 mA
- Kuormitus (@ virtalähtö): ≤ 600 Ω per kanava
Jännitelähtö
- Signaalialue: 0...10 VDC
- Ohjelmoitavat signaalialueet: 0/1...5 ja 0/2...10 V
- Kuormitus (@ jännitelähtö): ≥ 10 kΩ
Hyväksynnät
- ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- FM, US: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
- FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
Katso tarkat tekniset tiedot datalehdeltä.
