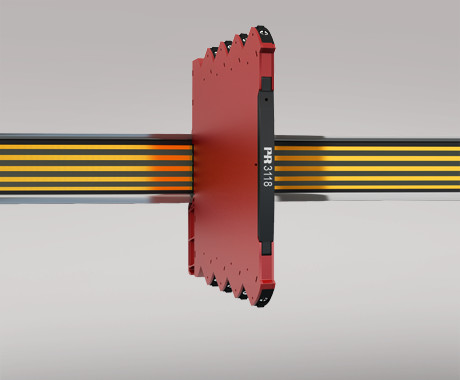

PR ELECTRONICS 3118 - Bipolaarituloinen galvaaninen erotin/jakaja

PR electronics 3118 Bipolaarituloinen galvaaninen erotin/jakaja

• 3118 on eristetty muunnin ja jakaja, jota voidaan käyttää standardien bipolaaristen analogisten prosessisignaalien muuntamiseen kahteen erilliseen unipolaariseen analogiseen signaaliin.
• Laite tarjoaa 4-portin eristyksen ja tarjoaa ylijännitesuojan ja suojaa ohjausjärjestelmiä transienteilta ja kohinalta.
• 3118 poistaa maasilmukat ja sitä voidaan käyttää kelluvien signaalien mittaamiseen.
• 3118 voidaan asentaa turvalliselle alueelle tai vyöhykkeelle 2 ja Cl. 1 Div 2 -alueelle
• Hyväksytty merenkulkusovelluksiin

• Joustava 24 VDC (±30%) syöttö virtakiskon tai liittimien kautta.
• Erinomainen muunnostarkkuus, parempi kuin 0.05% valitusta alueesta.
• Vihreä LED-valo edessä osoittaa laitteen toimintatilan.
• Kaikki liittimet on suojattu ylijännitteeltä ja napaisuusvirheeltä.
• Täyttää NAMUR NE21 suositukset, 3118 varmistaa huippumittaus suorituskyvyn haastavissa EMC-ympäristöissä.
• Korkea galvaaninen eristys 2.5 kVAC.
• Nopea sisääntulo-vastausaika < 7 ms / > 100 Hz - 10 Hz kaistanleveysvaimennus mahdollista DIP-kytkimellä.
• Erinomainen signaali-kohinasuhde > 60 dB.

• Tehdaskalibroidun mittausalueen helppo määritys DIP-kytkimien avulla.
• Hyvin alhainen virrankulutus mahdollistaa DIN-kiskoasennuksen vaatimatta ilmarakoa.
• Laaja lämpötila-alue: -25...+70°C.

• Käyttölämpötila: -25°C to +70°C
• Kalibrointilämpötila: 20...28°C
• Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
• Suojaluokka: IP20

• Mitat (KxLxS): 113 x 6.1 x 115 mm
• Paino (noin): 70 g
• DIN-kiskotyyppi: DIN EN 60715/35 mm
• Johdon koko: 0.13...2.5 mm2 / AWG 26...12 säikeinen johdin
• Ruuviliitosten vääntömomentti: 0.5 Nm
• Tärinä: IEC 60068-2-6
• 2...25 Hz: ±1.6 mm
• 25...100 Hz: ±4 g

• Syöttöjännite: 16.8...31.2 VDC
• Vastausaika: < 7 ms tai < 44 ms (0...90%, 100...10%)
• Käyttöikä, IEC 61709 (SN29500) mukaan: > 187 vuotta
• Signaali / kohinasuhde: Vähintään 60 dB (0...100 kHz)
• Signaalin dynamiikka, tulot: Analoginen signaaliketju
• Signaalin dynamiikka, lähdöt: Analoginen signaaliketju
• Ohjelmointi: DIP-kytkimet
• Leikkaustaajuus (3 dB): > 100 Hz tai 10 Hz (valittavissa DIP-kytkimellä)
• Tarkkuus: < ±0.05% valikoimasta
• Lämpötilakerroin: < ±0.01% valikoimasta / °C
• EMC-immuniteetti vaikutus: < ±0.5% valikoimasta
• Laajennettu EMC-immuniteetti: NAMUR NE21, A-kriteeri, räjähdys: < ±1% valikoimasta

• Mittausalue: -23...+23 mA
• Ohjelmoitavat mittausalueet: ± 10 ja ± 20 mA
• Syötteen jännitehäviö: < 1 VDC @ 23 mA

• Signaalialue: 0...23 mA
• Ohjelmoitavat signaalialueet: 0 / 4...20 mA
• Bipolaarinen johdotus ja ohjelmointi: ±10 ja ± 20 mA
• Kuormitus (virran ulostulo): ≤ 300 Ω per kanava

• Signaalialue: 0...10 VDC
• Ohjelmoitavat signaalialueet: 0/1...5 ja 0/2...10 V
• Kuormitus (jännitteen ulostulo): ≥ 10 kΩ

• ATEX: II 3 G Ex ec IIC T4 Gc
• IECEx: Ex ec IIC T4 Gc
• FM, US: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Vyöhyke 2, AEx nA IIC T4
• FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Vyöhyke 2, Ex nA IIC T4
