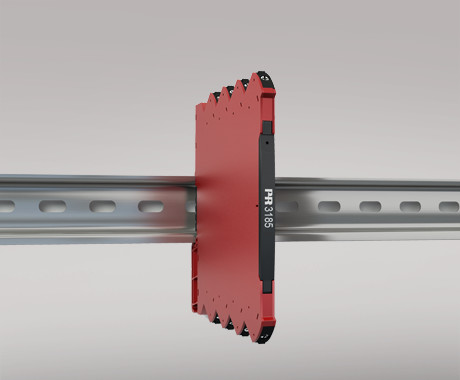

PR electronics 3185A2 Omavoimainen erotin 2-kanavainen
- 1- tai 2-kanavainen omavoimainen galvaaninen erotin
- Viesti 1:1, toiminnallinen alue 0...23 mA
- Pieni tulojännitehäviö ja nopea vasteaika
- Erinomainen tarkkuus ja hyvä kuorman stabiilisuus
- Kapea kotelo 6,1 mm
Sovellus
- 1:1 tulopiiristä virtansa ottava 1:1-erotin virtasignaaleille alueella 0(4)...20 mA.
- 3185 on helppo kiinnittää DIN-kiskoon.
- Kilpailukykyinen valinta virtasignaalien galvaaniseen eristykseen.
- Vaimentaa syöksyjännitteitä ja suojaa ohjausjärjestelmää transienttipiikeiltä ja kohinalta.
- 3185 poistaa maasilmukat ja voidaan käyttää kelluvien signaalien mittaamiseen.
- Laite voidaan kiinnittää turva-alueelle tai Ex-tilaan 2 (Cl. 1 Div 2).
Tekniset ominaisuudet
- 3185 saa virtansa analogisen tulovirtasignaalin silmukasta.
- Antaa virtansa edelleen myös lähtöön liitettyyn kuormapiiriin.
- Alhainen tulojännitehäviö, tyypillisesti 1,35 V + Vout.
- Erinomainen muunnostarkkuus, parempi kuin 0,1% alueella 0…20,5 mA.
- Toimintatila on 0...23 mA, mikä tarkoittaa, että 3185 on NAMUR NE43 -standardin mukainen.
- Tulot ja lähdöt ovat kelluvia ja galvaanisesti erotettuja.
- Lähtö on jännite rajoitettu 17,5 VDC.
- Korkea galvaaninen eristys 2,5 kVAC.
- Nopea vasteaika < 5 ms.
- Erinomainen signaali/kohinasuhde > 60 dB.
Kiinnitys / Asennus / Ohjelmointi
- DIN-kiskokiinnitys, jossa jopa 330 kanavaa metriä kohden.
- Laaja käyttölämpötila -25...+70°C.
Ympäristöolosuhteet
- Käyttölämpötila: -25°C...+70°C
- Kalibrointilämpötila: 20...28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoituva)
- Suojaluokka: IP20
- Asennusaste: Likaisuusaste 2 & Mittaus-/Ylijännitekategoria II
Mekaaniset ominaisuudet
- Mitat (KxLxS): 113 x 6,1 x 115 mm
- Paino: Noin 70 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdon koko: 0,13...2,5 mm2 / AWG 26...12 monisäikeinen
- Ruuviliitoksen vääntömomentti: 0,5 Nm
- Värinä: IEC 60068-2-6
- 2...25 Hz: ±1,6 mm
- 25...100 Hz: ±4 g
Yleiset tiedot
- Tehonkulutus, per kanava: 30 mW
- Eristysjännite
- Eristysjännite, testi/käyttö: 2,5 kVAC / 300 VAC (vahvistettu)
- Vyöhyke 2 / Div. 2: 250 VAC
- Vasteaika: < 5 ms
- Ohjelmointi: DIP-kytkimet
- Signaali / kohinasuhde: > 60 dB
- Katkaisutaajuus (3 dB): 100 Hz
- Signaalidynamiikka, tulo: Analoginen signaaliketju
- Signaalidynamiikka, lähtö: Analoginen signaaliketju
- Tarkkuus: Parempi kuin 0,1%
- EMC-immuniteetin vaikutus: < ±0,5% koko alueesta
- Laajennettu EMC-immuniteetti: NAMUR NE21, A-kriteeri, purkaus < ±1% koko alueesta
Tulojen tekniset tiedot
Virtatulo
- Mittausalue: 0...23 mA
- Tulojännitehäviö (Yksikköjännitehäviö) + Vout.
- Signaalin muuntaminen 1:1
- Käynnistysvirta, tyypillinen: 10 uA
- Tulon ylikuormitus, enintään: 50 mA
- Tulosta lähtöjännitteen pudotus, tyypillinen: 1,35 V + (0,015 x Vout.)
Lähtöjen tekniset tiedot
Virtalähtö
- Signaalialue: 0...23 mA
- Kuormitus (virran lähtö): ≤ 600 Ω
- Kuormituksen vakaus: < 0,01% koko alueesta / 100 Ω
- Jänniterajoite: 17,5 V
Jännitelähtö
- Signaalialue: 0...10 VDC
- Kuormitus (jännitteen lähtö): ≥ 10 kΩ
- Alue: 0...20 mA
I.S. / Ex -merkintä
- ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- FM, US: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
- FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
- EAC Ex: 2Ex nA IIC T4 Gc X
Viranomaisvaatimukset
- EMC: 2014/30/EU & UK SI 2016/1091
- LVD: 2014/35/EU & UK SI 2016/1101
- ATEX: 2014/34/EU & UK SI 2016/1107
- RoHS: 2011/65/EU & UK SI 2012/3032
- EAC: TR-CU 020/2011
- EAC Ex: TR-CU 012/2011
Hyväksynnät
- ATEX: KEMA 10ATEX0147 X
- IECEx: KEM 10.0068X
- UKEX: DEKRA 21UKEX0055X
- FM, US: FM17US0004X / FM17CA0003X
- UL US, UL 61010-1: E314307
- CCC: 2020322310003554
- DNV Marine: TAA00001RW
- EAC Ex: RU C-DK.HA65.B.00355/19
Katso tarkat tekniset tiedot datalehdeltä.
