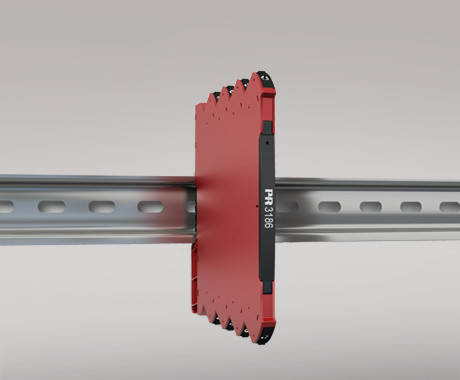

PR electronics 3186B2 2-johdinerotin lähettimille / virtaviesteille, 2-kanavainen
- 1- tai 2-kanavainen 2-johdinlähettimen erotin
- Viesti 1:1, toiminnallinen alue 3,5...23 mA
- Pieni jännitehäviö kanavalla ja nopea vasteaika < 5 ms
- Erinomainen tarkkuus, parempi kuin 0.05
- Kapea kotelo 6,1 mm
Sovellukset
- 3186A on 2-johdinlähtöpiiristä syötetty 1:1 erotin mA-lähettimille, se syöttää ja mittaa passiivisia tuloviestejä.
- 3186B on 2-johdinlähtöpiiristä syötetty 1:1 erotin aktiivisille tulovirtaviesteille.
- Erittäin kilpailukykyinen valinta sekä hinnaltaan että teknologialtaan galvaaniselle erotukselle.
- Tarjoaa ylijännitesuojan ja suojaa ohjausjärjestelmiä transienttien ja kohinan aiheuttamilta häiriöiltä.
- 3186 poistaa maasilmukoita ja sitä voidaan käyttää kelluvien signaalien mittaamiseen.
- Laite voidaan asentaa turvalliseen tilaan tai Ex-tilaan 2 (Cl. 1, Div 2.)
Tekniset ominaisuudet
- 3186 saa jännitteensä järjestelmän silmukasta.
- Laaja jännitealue 6...35 V.
- Pieni sisään- ja ulostulojännitehäviö, tyypillisesti 2.5 V (3186A).
- Pieni tulojännitteen lasku ≤ 3 V (3186B), myös lähtöpiirin ollessa jännitteetön.
- Erinomainen muuntotarkkuus, parempi kuin 0.05% alueella 3.8…20.5 mA.
- Signaalialue on 3.5...23 mA, mikä tarkoittaa, että 3186 on NAMUR NE43 -yhteensopiva.
- Ttulo- ja lähtösignaalit ovat kelluvia ja galvaanisesti erotettuja.
- Korkea galvaaninen eristys 2.5 kVAC.
- Nopeat vasteajat < 5 ms.
- Erinomainen signaali/kohinasuhde > 60 dB.
Asennus
- DIN-kiskokiinnitys jopa 330 kanavaa metrillä.
Ympäristöolosuhteet
- Käyttölämpötila: -25°C to +70°C
- Kalibrointilämpötila: 20...28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoituva)
- Suojaluokka: IP20
- Asennus: Saastumisaste 2 ja mittaus/ylijännitesuojausluokka II
Mekaaniset tiedot
- Mitat (KxLxS): 113 x 6.1 x 115 mm
- Paino noin: 70 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdon koko: 0.13...2.5 mm² / AWG 26...12 monisäikeinen lanka
- Ruuviliitoksen vääntömomentti: 0.5 Nm
- Tärinä: IEC 60068-2-6
Yleiset tekniset tiedot
Syöttö
- Syöttöjännite: 6...35 VDC
- Tehonkulutus, per kanava: 50 mW (3186A) Vliitin x I (3186B)
Eristysjännite
- Eristysjännite, testi/käyttö: 2.5 kVAC / 300 VAC (vahvistettu)
- Vyöhyke 2/Div. 2: 250 VAC
Vasteaika
- Vasteaika (0...90%, 100...10%): < 5 ms
- Signaali/kohinasuhde: > 60 dB
- Signaalidynamiikka, sisääntulo: Analoginen signaaliketju
- Signaalidynamiikka, lähtö: Analoginen signaaliketju
- Tarkkuus: Parempi kuin 0.05%
- 3 dB:n katkotaajuus: 100 Hz
- EMC-immuniteetin vaikutus: < ±0.5% mittausalueesta
- Laajennettu EMC-immuniteetti: NAMUR NE21, A-kriteeri, pulssi: < ±1% mittausalueesta
Virtatulo
- Mittausalue: 3.5...23 mA
- Sisääntulosta lähtöön jännitehäviö, tyypillisesti: 2.5 V (3186A)
- Sisääntulojännitehäviö, tyypillisesti: Syötetty ja syöttämätön yksikkö: ≤ 3 V (3186B)
- 2-johdinlähetinjännite: 3.5...32.5 V
- Signaalimuunnos: 1:1
Virtalähtö
- Signaalialue: 3.5...23 mA
- Signaalialue, sisääntulosta lähtöön: 3.8...20.5 mA
- Lähtölenkkivirran rajoitus, tyypillisesti: 24 mA
- Virtalähdön ylikuormitus, enintään: 50 mA
I.S. / Ex-merkintä
- ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- FM, US: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
- FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
- EAC Ex: 2Ex nA IIC T4 Gc X
Yhteensopivuus standardien kanssa
- EMC: 2014/30/EU & UK SI 2016/1091
- LVD: 2014/35/EU & UK SI 2016/1101
- ATEX: 2014/34/EU & UK SI 2016/1107
- RoHS: 2011/65/EU & UK SI 2012/3032
- EAC: TR-CU 020/2011
- EAC Ex: TR-CU 012/2011
Hyväksynnät
- ATEX: KEMA 10ATEX0147 X
- IECEx: KEM 10.0068X
- UKEX: DEKRA 21UKEX0055X
- c FM us: FM17US0004X / FM17CA0003X
- c UL us, UL 61010-1: E314307
- CCC: 2020322310003554
- EAC Ex: RU C-DK.HA65.B.00355/19
- DNV Marine: TAA00001RW
Katso tarkat tekniset tiedot datalehdeltä.
