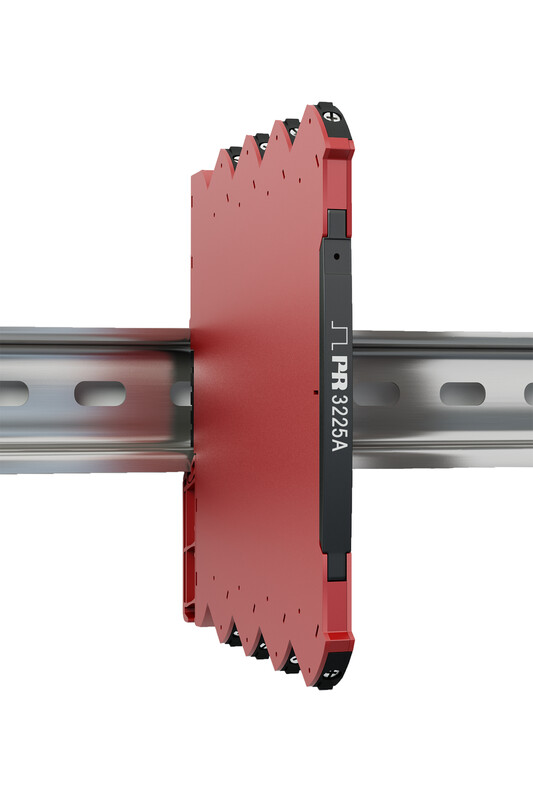

PR electronics 3225A-N Taajuusmuunnin, analogilähtö, syöttö johdottomalla
- Syöttö: NAMUR, NPN, PNP, Tacho, TTL, S0 ja kytkimet.
- Lähtö: Universal mA / V tai rele
- 2,5 KVAC eristys
- DIP-kytkimellä tai näytöllä ohjelmoitavissa
- Virtalähde 16,8 VDC...31,2 VDC
Toiminnot:
- Mittaa taajuuksia jopa 100 kHz asti.
- Aktiivinen virrantuotto.
- Puskuroitu jännitelähtö 10 VDC.
- 2-pisteen prosessikalibrointi.
- Käyttäjän ohjelmoitavissa olevat triggeritasot -0.05…6.5 V ja anturin virtalähde 5…17 V.
- NAMUR-anturin virheiden havaitseminen.
- Lähtörele ikkuna-, asetus- ja lukitustoiminnolla.
- Prosessiarvon simulointi käyttöönoton/huollon aikana.
- Nopea vasteaika, samanaikainen anturivirheiden havaitseminen (PATENTOITU).
- Kaikki liittimet ovat ylijännitesuojattuja, polariteettisuojattuja ja oikosulkusuojattuja.
Tekniset tiedot:
- Tarkkuus < 0.06% / kantama.
- Vasteaika < 30 ms.
- 2.5 kVAC, 3-portainen galvaaninen erotus.
- Laaja ympäristön lämpötila-alue: -25...70°C.
- NAMUR NE21, NE43.
Ohjelmointi:
- Helppo konfigurointi DIP-kytkimien avulla.
- Tehtaalla kalibroitu kaikissa valittavissa olevissa mittausalueissa.
- Konfigurointi, seuranta ja vianmääritys käyttäen irrotettavia PR 4500 -viestintäliittimiä PR 4590 ConfigMate -ohjelman avulla.
- Kaikki ohjelmointi voidaan suojata salasanalla.
- Vieritysohjeet 7:llä eri kielellä.
Asennus:
- Yksiköt voidaan asentaa vierekkäin, vaakasuunnassa ja pystysuunnassa, ilman vaatimusta ilmaraolle vakio DIN-kiskolla, jopa 70 asteen lämpötilassa.
- Yksiköt voidaan toimittaa erikseen tai asentaa PR 9400 -teholistalle.
- Kapea 6.1 mm kotelo mahdollistaa jopa 163 yksikön asentamisen metriä kohti.
Ympäristöolosuhteet:
- Käyttölämpötila: -25°C to +70°C
- Kalibrointilämpötila: 20...28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
- Suojaluokka: IP20
Mekaaniset tiedot:
- Mitat (KxLxS): 113 x 6.1 x 115 mm
- Paino (noin): 70 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdon koko: 0.13...2.5 mm2 / AWG 26...12 punottu lanka
- Ruuviliittimen vääntömomentti: 0.5 Nm
Katso tarkat tekniset tiedot datalehdeltä.
