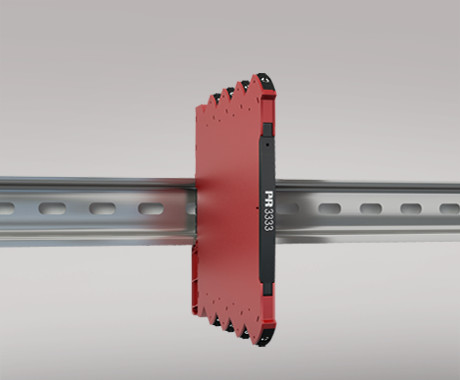

PR electronics 3333 Pt100-lämpötilamuunnin, 2-johdin
- Hyvä tarkkuus, parempi kuin 0.1 % alueesta
- Kapea kotelo 6,1 mm
- Erinomainen EMC-suorituskyky ja 50/60 Hz kohinanvaimennus
- Valittava vasteaika < 30 ms / 300 ms
- Esikalibroidut lämpötila-alueet valitaan DIP-kytkimillä
Sovellus
- 3333 lämpötilamuunnin mittaa vakio 2-, 3- tai 4-johdin Pt100-lämpötila-anturia ja tarjoaa passiivisen analogisen 2-johdin virtalähdön.
- 3333 voidaan asentaa turva-alueelle tai Ex-tilaan 2 / Division 2.
- Hyväksytty merenkulkusovelluksiin.
Tekniset ominaisuudet
- Joustava silmukkakäyttöinen 3,3...35 VDC:n kautta liittimillä.
- Alle 30 ms nopea vasteaika samanaikaisella anturivirheen havaitsemisella valitessa.
- Valittavissa oleva 300 ms vasteaika signaalin vaimentamisen ollessa tarpeen.
- Korkea muunnostarkkuus kaikissa saatavilla olevissa alueissa, parempi kuin 0,1% kokoalueesta.
- NAMUR NE21 -suositusten mukaisesti 3333 tarjoaa huippumittaus suorituskyvyn vaativissa EMC-ympäristöissä.
- Laite täyttää NAMUR NE43 -standardin, joka määrittelee alueen ylitykset ja anturivirheen lähtöarvot.
- Kaikki liittimet ovat suojattuja ylijännitteiltä ja polariteettivirheiltä.
- Erinomainen signaali/kohina-suhde >60 dB.
Asennus
- DIP-kytkimillä valittavissa yli 1000 tehdaskalibroitua mittausaluetta.
- Kapea 6,1 mm kotelointi mahdollistaa jopa 165 yksikön asentamisen metriä kohti DIN-kiskoon ilman ilmarakoa yksiköiden välillä.
- Laaja käyttölämpötila-alue.
Ympäristöolosuhteet
- Käyttölämpötila: -25°C...+70°C
- Kalibrointilämpötila: 20...28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
- Suojaustaso: IP20
- Asennus: saasteaste 2 & mittaus / ylijännitekategoria II
Mekaaniset ominaisuudet
- Mitat (KxLxS): 113 x 6,1 x 115 mm
- Paino n.: 70 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdinkoko: 0,13...2,5 mm2 / AWG 26...12 monisäikeinen
- Ruuviliittimen vääntömomentti: 0,5 Nm
- Värinä: IEC 60068-2-6
- 2...25 Hz: ±1,6 mm
- 25...100 Hz: ±4 g
Yleiset tiedot
Syöttö
- Syöttöjännite: 3,3...35 VDC
- Maks. tarvittava teho: 0,80 W
- Tehohäviö: 12 mW...0,8 W
Vasteaika
- Vasteaika (0...90%, 100...10%): < 30 ms / 300 ms (valittavissa)
- Jännitehäviö: 3,3 VDC
- Signaali/kohina-suhde: Vähintään 60 dB
- Ohjelmointi: DIP-kytkimet
- Signaalin dynamiikka, tulo: 23 bittiä
- Signaalin dynamiikka, lähtö: 18 bittiä
- EMC-immuniteetin vaikutus: < ±0,5% kokoalueesta
- Laajennettu EMC-immuniteetti: NAMUR NE21, A-kriteeri, räjähdys < ±1% kokoalueesta
Tuloarvot
Vastusanturitulo
- Lämpötila-alue, Pt100: -200...+850°C
- Min. mittausalue (alue): 10°C
- Tarkkuus (suuremman mukaan): Parempi kuin 0,1% kokoalueesta tai 0,2°C
- Lämpötilakerroin (suuremman mukaan): 0,02°C/°C tai ≤ ±0,01%/°C
- Anturivirta: < 150 µA
- Anturikaapelin resistanssi: < 50 Ω per johto
- Vaikutus anturikaapelin resistanssiin (3-/4-johtiminen) < 0,002 Ω / Ω
- Anturivirheen havaitseminen: Kyllä - valittavissa DIP-kytkimen avulla
- Katkenneen anturin havaitseminen: > 800 Ω
- Oikosulkuisen anturin havaitseminen: < 18 Ω
Lähtöarvot
Yleiset lähtötiedot
Päivitysaika: 10 ms
Virtalähtö
Ohjelmoitavat signaalialueet: 4...20 ja 20...4 mA
Kuorma (@ virtalähtö): ≤ (Vsyöttö - 3,3) / 0,023 [Ω]
Kuorman vakaus: ≤ 0,01% koko alueesta / 100 Ω
Anturivirheen ilmaisu: 3,5 mA tai 23 mA / NAMUR NE43 tai POIS
I.S./Ex-merkinnät
- ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- FM, US: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, AEx nA IIC T4
- FM, CA: Cl. I, Div. 2, Gp. A, B, C, D T4 tai Cl. I, Zone 2, Ex nA IIC T4
- EAC Ex: 2Ex nA IIC T4 Gc X
Viranomaisvaatimukset
- EMC: 2014/30/EU & UK SI 2016/1091
- LVD: 2014/35/EU & UK SI 2016/1101
- ATEX: 2014/34/EU & UK SI 2016/1107
- RoHS: 2011/65/EU & UK SI 2012/3032
- EAC: TR-CU 020/2011
- EAC Ex: TR-CU 012/2011
Hyväksynnät
- ATEX: KEMA 10ATEX0147 X
- IECEx: KEM 10.0068X
- UKEX: DEKRA 21UKEX0055X
- c FM us: FM17US0004X / FM17CA0003X
- c UL us, UL 61010-1: E314307
- EAC Ex: RU C-DK.HA65.B.00355/19
- DNV Marine: TAA00001RW
Katso tarkat tekniset tiedot datalehdeltä.
