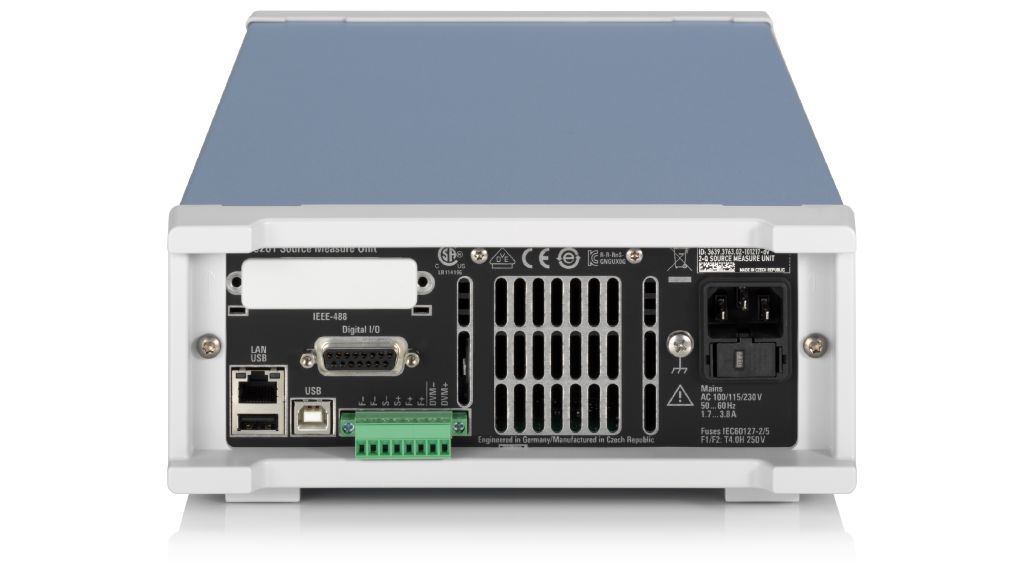

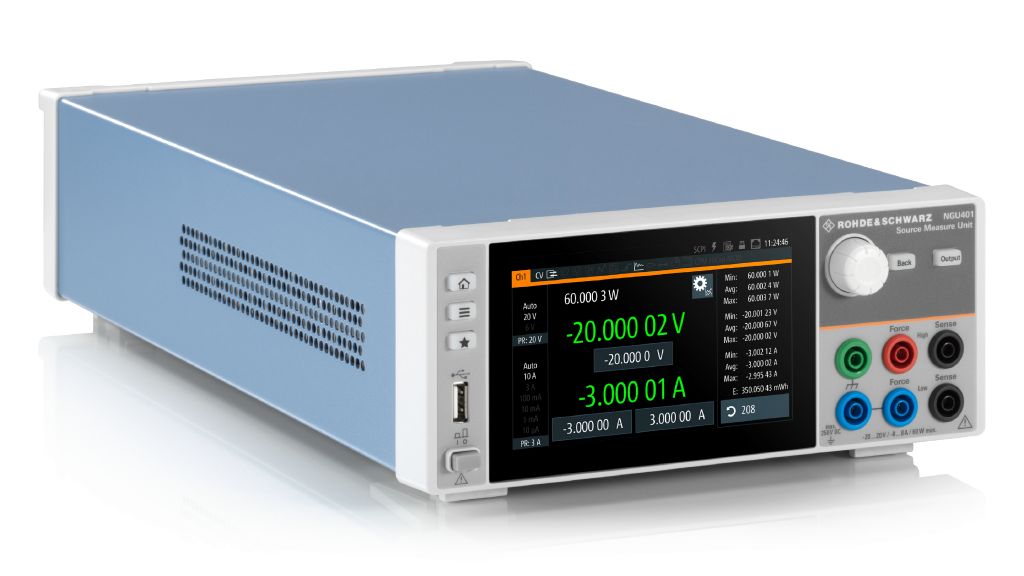

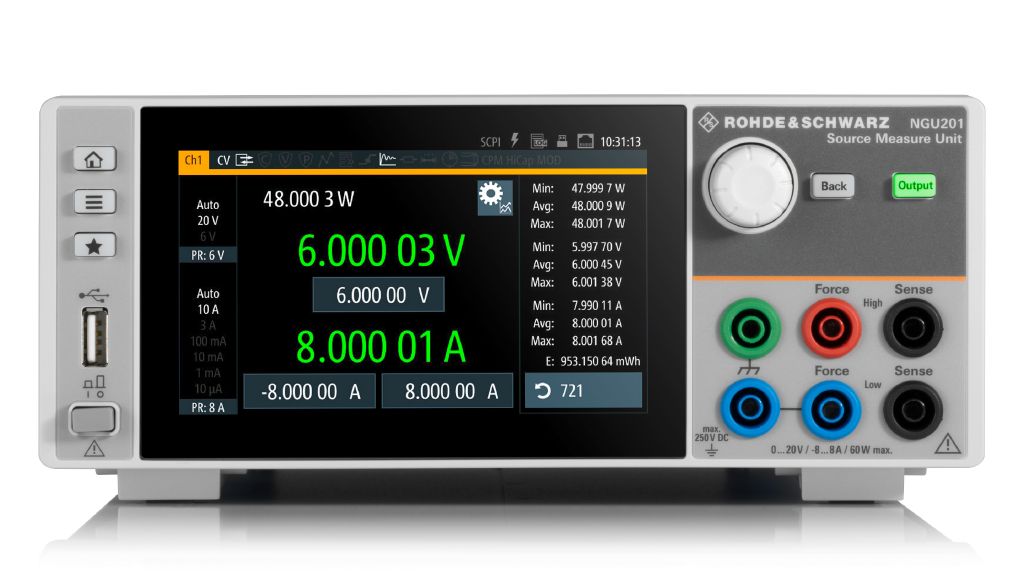

Rohde & Schwarz NGU201COM - NGU201 virtalähde 60 W + päivitykset
Erittäin suuri tarkkuus ja nopeat kuormituksen palautumisajat tekevät R&S®NGU-virtalähteistä täydellisiä haastaviin sovelluksiin, kuten:
- Akku- ja virrankulutustestit
- Langattomien laitteiden virransyöttö
- Jännitehäviöiden simulointi
Erityisen ampeerimittarirakenteen avulla mitataan tarkasti virranalenemat nA:sta A:iin yhdellä läpikäynnillä - useita mittauspyyhkäisyjä ei tarvita. Lyhyiden palautumisaikojen ansiosta laitteet pystyvät käsittelemään nopeita kuormituksen muutoksia, kun mobiililaitteet siirtyvät lepotilasta lähetystilaan. Jokainen yksityiskohta havaitaan 2 μs:n tarkkuudella nopealla tiedonkeruulla. R&S®NGU-lähdemittausyksiköissä on kaksi- tai nelikvadranttiarkkitehtuuri, joka toimii sekä lähteenä että nieluna.
- Kaksi/neljä kvadranttia: toimii lähteenä ja nieluna
- Nopea tiedonkeruu (FastLog function)
- Jänniteprioriteetti ja virran prioriteettitila
- Suurkapasitanssitila
Paketin sisältö
- R&S®NGU201 2-Q SOURCE MEASURE UNIT
- R&S®NGU-K103 DIGITAL TRIGGER I/O
- R&S®NGU-K104 DVM OPTION
- R&S®NGU-K106 BATTERY SIMULATION
Tekniset tiedot
- Lähtökanavien määrä: 1
- Lähtöteho max.: 60 W
- Lähtöjännite kanavaa kohden: 0 V to 20 V
- Lähtövirta kanavaa kohden: ≤ 6 V: 8 A, > 6 V: 3 A
Katso tarkat tekniset tiedot datalehdeltä.
