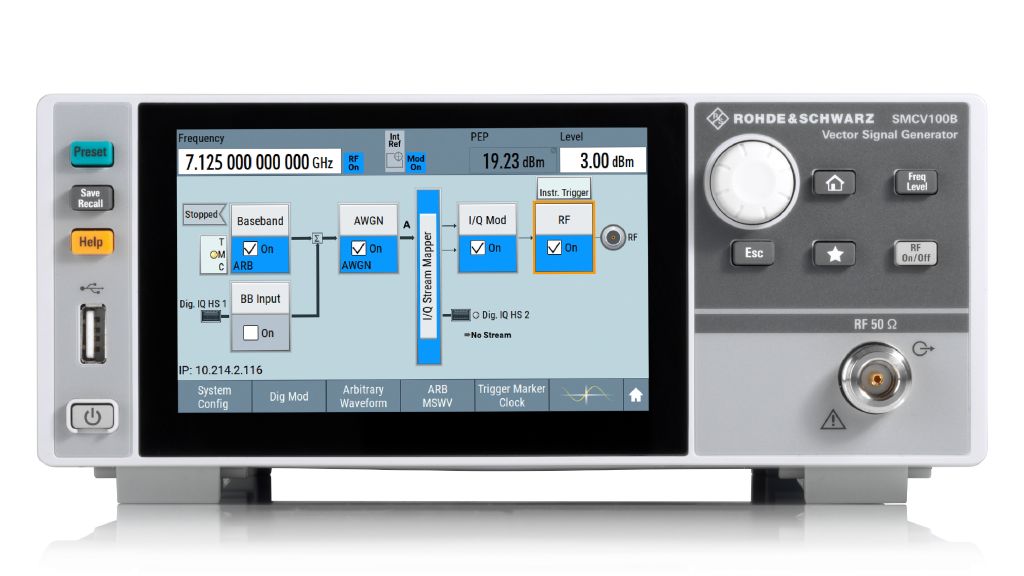

Rohde & Schwarz SMCV100BP3 Signaaligeneraattori 4kHz-3GHz
SMCV100BP3-vektorisignaaligeneraattori, joka on täydellinen lähetyssovelluksiin. SMCV100B-vektorisignaaligeneraattori käyttää viimeisintä suoraa digitaalista RF upscale-tekniikkaa signaaligeneroinnille. Kiitos tehokkaan, täysin ohjelmistopohjaisen alustan, se on ihanteellinen ratkaisu joustavaan käyttöön erilaisissa sovelluksissa, kuten:
- Tutkimustyö
- NB-IoT -laitteiden kehitys
- Laadunvarmistus
- EMC-testilaboratoriot
- Koulutus ja yliopistot
Paketissa mukana R&S® SMCV100B-vektorisignaaligeneraattorin lisäksi optiot:
- R&S® SMCVB-B103 4 kHz – 3 GHz
- R&S® SMCVB-K519 Baseband Enable Broadcast Standard
- R&S® SMCVB-K155 AM/FM/RDS
- R&S® SMCVB-K156 DAB/T-DMB
- R&S® SMCVB-KS10 DAB/T-DMB
Sopii täydellisesti laajalle valikoimalle signaaleja
SMCV100B tuottaa matkapuhelinverkottomia ja matkapuhelinverkoissa olevia tietoliikennesignaaleja, lähetys- ja navigointisignaaleja sekä käyttäjän itse laatimia signaaleja tehokkaasti, sisältäen laajasti käyttökohteita. Vektorisignaaligeneraattori tukee erilaisia tämän päivän digistandardeja:
Käyttäjät voivat myös luoda omat signaalit mukautetulla digitaalisella modulaatio-optiolla.
Tämä vaihtoehto tarjoaa erilaisia digitaalisia modulaatiotyyppejä samoin kuin ennalta määritetyt asetukset valituille viestintästandardeille, antaen käyttäjilleen maksimaalisen joustavuuden signaaligenerointiin.
Uusimmat lähetysstandardit 5G NR:n ja NB-IoT-laitteiden testaamiseksi
Laitetta voidaan käyttää signaalien tuottamiseen tärkeimpiä viestintästandardeja noudattaen, kuten 5G NR ja LTE. Se on ihanteellinen komponenttitesteihin ja perustoiminnallisten vastaanottimien testeihin. Korkeimmalla RF-taajuudella, 7.125 GHz, SMCV100B tukee laajennettua 5G NR FR1-taajuusaluetta. Suurin 240 MHz modulaatiokaistanleveys mahdollistaa signaalin luomisen kaikille nykyisille Wi-Fi-standardeille, mikä tekee SMCV100B:stä täydellisen IoT-laite-tuotantoon.
Täysin ohjelmiston määrittelemä vektorisignaaligeneraattori
Tämän laitteen vaihtoehtokonsepti perustuu täysin ohjelmistoon. Lisälaitteita ei tarvitse asentaa käyttääkseen kaikkia laitetoimintoja. Tämä koskee taajuusvaihtoehdon päivittämistä, ARB-generaattorin muistisyvyyttä, I/Q-modulaation kaistanleveyttä ja kaikkia muita laitteen vaihtoehtoja, joita voidaan käyttää kattamaan eri sovellukset.
Sopii täydellisesti laboratorioon ja tuotantoon
Kompaktilla kotelollaan SMCV100B on täydellinen ratkaisu esimerkiksi pienemmän laboratorion testipenkkiin. Ilmanvaihto on optimoitu minimoimaan melusaaste. Kylmää ilmaa vedetään edestä sekä sivuilta ja lämmitetty ilma puhalletaan takaa ulos. Tämä konsepti edistää optimaalista työympäristöä laboratoriossa ja yksinkertaistaa integrointia 19" räkkitelineisiin.
Valmis tulevaisuuden vaatimuksiin
Joustavan ja muokattavan muotoilunsa ansiosta se on valmis vastaamaan tulevaisuuden vaatimuksia.
Mahdollisuuksia voidaan lisätä helposti ohjelmiston avauskoodeilla, antaen käyttäjilleen mahdollisuuden laajentaa nopeasti I/Q-modulaation kaistanleveyttä, RF-lähtötehoa ja RF-taajuusaluetta tai lisätä standardeja.
Moderni RF-signaalin generointi suoralla digitaalisella RF-ylösskaalauskonseptilla
Tässä vektorisignaaligeneraattorissa on uusi suora RF-DAC-konsepti RF-signaalin generointiin. Sen konsepti mahdollistaa I/Q-modulaation ja ylösskaalauksen digitaalisella alueella, joka eliminoi I- ja Q-tasapainovirheet ja LO-vuodot, joista perinteiset analogiset I/Q-modulaattorit tunnetaan.
Laajat soveltuvuudet:
- Tutkimustyö ja koulutus: käyttö yliopistojen laboratorioissa, kouluissa, jne.
- Yleiskäyttöinen väline laboratorioissa
- Langattomat sovellukset: signaaligeneraattori matkaverkkosignaaleille, kuten 5G, LTE ja IoT
- Matkapuhelinverkkoon kuulumattomat, kuten Wi-Fi, eri versiot IEEE 802.11:sta, Bluetooth® ja muut standardit
- Broadcast-kuluttajalaitteet: lähetysvastaanottimien testaus ja tuotanto, digisovittimien testaus, TV-vastaanottimet, jne.
- Autoteollisuus: tuotanto, autoradioiden lopputestaus, viihde- ja navigointijärjestelmät, jne.
- Elektroniikan tuotantopalvelut: elektroniikan valmistus, jossa käyttäjien vaatimukset vaihtelevat jatkuvasti
Lue laitteesta lisää datalehdeltä!
