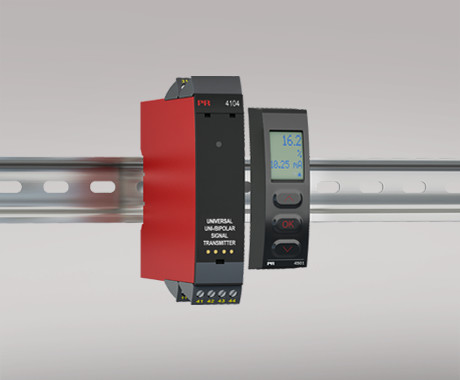

PR ELECTRONICS 4104 - Bipolaarinen viestierotin

PR electronics 4104 Bipolaarinen viestierotin

• Tulo ja lähtö: uni-/bipolaariset jännite-/virtaviestit
• Tulo ja lähtö: aktiivinen tai passiivinen viesti
• Ohjelmointi, prosessin seuranta ja diagnostiikka PR 4500:llä
• Nopea vasteaika < 20 ms ja erinomainen muunnostarkkuus < 0,05 % valitusta alueesta
• Universaali apujännite: 21,6…253 VAC / 19,2...300 VDC

• Nopea < 20 ms vasteaika momentti-, asento-, virta- ja kiihtyvyysantureiden tuottamien signaalien mittaamiseen.
• Käyttäjäkonfiguroitava bipolaarinen tai unipolaarinen I/O sopii lähes mihin tahansa jännitteen tai virran muuntamiseen.
• Tuottaa syöttöjännitteen 2- tai 3-johdinlähettimelle.
• Aktiivinen tai passiivinen I/O tekee 4104:stä täydellisen virtasilmukoihin.
• Muuntaa kapeat bipolaaritulot leveiksi bipolaarisiksi tai unipolaarisiksi lähdöiksi, esim. ±1 voltin tulo = ±10 voltin tai 4...20 mA:n lähtö.
• Valittavissa suora tai käänteinen I/O sopii 4104:lle suhteelliseen ohjauskäyttöön.
• ”V-käyrä”-toiminto tuottaa 100%–0–100%, kun 0–100%:n tulosignaali on läsnä.

• Viimeisintä analogi- ja digitaalitekniikkaa käytetään maksimaalisen tarkkuuden ja häiriönsietokyvyn saavuttamiseksi.
• Virtalähtö voi ajaa jopa 800 ohmin kuormaa, säädettävällä vasteajalla 0.0…60.0 sekuntia.
• Poikkeuksellinen mA-lähdön kuormituksen vakaus < 0.001 % kokoalueesta/100 ohmia.
• Täyttää NAMUR NE21 -suositukset, varmistaen korkean tarkkuuden vaativissa EMC-ympäristöissä.
• Täyttää NAMUR NE43 -suositukset, mikä mahdollistaa anturivirheen helpomman havaitsemisen ohjausjärjestelmässä.
• Jokainen yksikkö testataan korkealla 2.3 kVAC, 3-portaisella galvaanisella erotuksella.
• Erinomainen signaali-kohina-suhde >60 dB.

• Erittäin alhainen virrankulutus mahdollistaa yksiköiden sijoittamisen vierekkäin ilman ilmarakoa - jopa 60°C ympäristölämpötilassa.
• Hyväksytty merenkulkusovelluksiin.
• Kokoonpano, seuranta, 2-pisteen prosessikalibrointi ja muut suoritetaan PR:n 4500-sarjan irrotettavien näyttöjen avulla.
• Kaikki ohjelmointi voidaan suojata salasanalla.

• Käyttölämpötila -20°C - +60°C
• Kalibrointilämpötila 20...28°C
• Suhteellinen kosteus < 95 % RH (ei-kond.)
• Suojaluokka IP20
• Asennus: Saasteaste 2 & mittaus-/ylijänniteluokka II

• Mitat (K x L x S) 109 x 23.5 x 104 mm
• Paino n. 155 g
• Paino sisältäen 4501 / 451x (noin.) 170 g / 185 g
• DIN-kiskotyyppi DIN EN 60715/35 mm
• Johdon koko 0.13...2.08 mm2 AWG 26...14 punottu johdin
• Ruuviliitoksen vääntömomentti 0.5 Nm
• Värähtely IEC 60068-2-6
• 2...13.2 Hz ±1 mm
• 13.2...100 Hz ±0.7 g

• Syöttöjännite, yleinen 21.6...253 VAC, 50...60 Hz tai 19.2...300 VDC
• Maksimivaadittu teho ≤ 2.5 W
• Maksimitehon hukkaus ≤ 2.5 W

• Eristysjännite, testi / käyttö 2.3 kVAC / 250 VAC

• Vasteaika (0...90%, 100...10%) < 20 ms

• 2-johdinsilmukan virtalähde > 16 V / 20 mA
• 3-johdinsilmukan virtalähde > 18 V / 20 mA
• Silmukan virran rajoitus 30 mA
• Ohjelmointi PR 4500 -viestintäliittimet
• Signaali / kohina-suhde > 60 dB
• Leikkaus taajuus (3 dB) > 40 Hz
• Tarkkuus Parempi kuin 0.05% valitusta alueesta
• EMC-immuniteetin vaikutus < ±0.5% kokoalueesta
• Laajennettu EMC-immuniteetti: NAMUR NE21, A-kriteeri, purske < ±1% kokoalueesta

• Signaalialue ±23 mA
• Ohjelmoitavat mittausalueet 0...20 ja 4...20 mA ± 10 ja ± 20 mA
• Syöttöjännitteen tippa 1.4 V @ 20 mA
• Silmukan virheen havaitseminen, 4...20 mA: Alhainen < 3.6 mA
• Silmukan virheen havaitseminen, 4...20 mA: Korkea > 21 mA

• Signaalialue ±12 V
• Ohjelmoitavat mittausalueet 0/0.2...1, 0/1...5, 0/2...10 VDC ±1, ±5 ja ±10 V
• Syöttövastus > 2 MΩ

• Signaalialue 0...23 mA (unipolaarinen) -23...+23 mA (bipolaarinen)
• Virran rajoitus ≤ 28 mA (unipolaarinen) ± 28 mA (bipolaarinen)
• Kuormituksen vakaus ≤ 0.001% kokoalueesta / 100 Ω
• Vasteaika, ohjelmoitava 0.0...60.0 s
• Lähdön rajoitus, 4...20 ja 20...4 mA-signaaleissa 3.8...20.5 mA
• Lähdön rajoitus, muissa unipolaarisissa mA-signaaleissa 0 ja 115% maksimiarvosta
• Lähdön rajoitus, bipolaarisissa mA-signaaleissa ±115% pienistä ja suurista arvoista
• Anturivirheilmoitus, 4...20 mA-tulolla: valittavissa Alhainen, Korkea, Nolla, Ei mitään
• Aktiivinen unipolaarinen ja bipolaarinen mA-lähtö
• Ohjelmoitavat alueet 0...20 ja 4...20 mA ±10 ja ±20 mA
• Suora tai Käänteinen toiminta
• V-käyrätoiminto, aktiiviset signaalit, 100-0-100% 20-0-20 mA
• Kuormitus (virran lähtö) ≤ 800 Ω
• Passiivinen 2-johdinsilmukan mA-lähtö
• Ohjelmoitavat alueet 0...20 ja 4...20 mA Suora tai Käänteinen toiminta
• V-käyrätoiminto, 100-0-100% 20-0-20 mA
• Ulkoinen silmukan virtalähde 3.5 - 26 V

• Ohjelmoitavat signaalialueet 0/0.2...1; 0/1...5; 0/2...10 V ±1, ±5 ja ±10 V
• Suora tai Käänteinen toiminta
• V-käyrätoiminto, 100-0-100% 1-0-1, 5-0-5 ja 10-0-10 V
• Kuormitus (jännitteen lähtö) ≥ 500 kΩ
• Vasteaika, ohjelmoitava 0.0...60.0 s
• Lähdön rajoitus - alueen ulkopuolella: unipolaarisille V-signaaleille 0 ja 115% maksimiarvosta
• Lähdön rajoitus - alueen ulkopuolella: unipolaarisille V-signaaleille offsetilla -5% pienestä arvosta ja 115% maksimiarvosta
• Lähdön rajoitus - alueen ulkopuolella: bipolaarisille V-signaaleille ±115% pienistä ja suurista arvoista
• Anturivirheilmoitus, 4...20 mA-tulolla: valittavissa Alhainen, Korkea, Nolla, Ei mitään

• EMC 2014/30/EU & UK SI 2016/1091
• LVD 2014/35/EU & UK SI 2016/1101
• RoHS 2011/65/EU & UK SI 2012/3032
• EAC TR-CU 020/2011

• c UL us, UL 508 E248256
• FM 3025177
• DNV Marine TAA0000101
