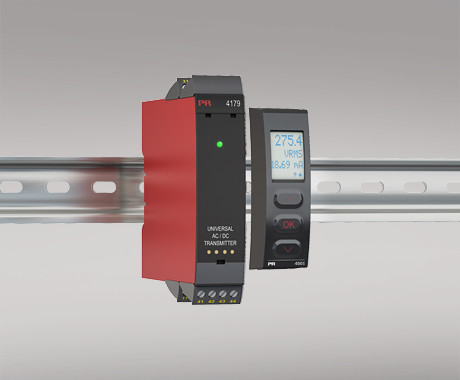

PR electronics 4179 Universaali AC/DC-lähetin
- Mittaa AC virtaa ja jännitettä ja muuntaa nämä uni-/bipolaariseksi DC virta tai jännite-viesteiksi
- Lähtö pasiivinen tai aktiivinen virta-viesti
- Ohjelmointi, prosessin seuranta ja diagnostiikka PR 4500 :llä
- Vasteaika < 0,75 s ja erinomainen tarkkuus, parempi kuin 0,3%
- Universaali tehonsyöttö 21,6…253 VAC / 19,2...300 VDC
Sovellus:
- 4179 on suunniteltu tarkkaan mittaamaan tyypillistä virtamuuntajaa alueella 0...5 AAC RMS.
- Mahdollistaa tarkkaa syöttöjännitteen seurantaa jännitelähteestä alueella 0...300 VAC RMS.
- Tämä laite voi mitata vakio tuloja ja sitä voidaan konfiguroida asiakkaan määrittelemille tuloalueille.
- Se muuntaa kapeat AC-virta/jännitetulot leveiksi bipolaarisiksi tai unipolaarisiksi lähdöiksi, mikä varmistaa joustavuuden eri sovelluksissa.
- Konfiguroitavat tulorajat lisäävät turvallisuutta.
Tekniset ominaisuudet:
- Hyödyntää uusimpia analogisia ja digitaalisia tekniikoita maksimaalisen tarkkuuden ja häiriönsietokyvyn saavuttamiseksi.
- Tarjoaa lähdön takaisinkytkennän turvasovelluksiin valitsemalla S4...20 mA lähtö.
- Virtalähdön voi ajaa jopa 800 ohmia, poikkeuksellisen hyvä kuormitusvakaute.
- Täyttää NAMUR NE21 suositukset korkean tarkkuuden varmistamiseksi karuissa EMC-ympäristöissä.
- Testattu korkeaan 2,3 kVAC:n 3-portin galvaaniseen eristystasoon.
- Erinomaisen signaali-kohinasuhteen (>60 dB).
Asennus / Ohjelmointi:
- Alhainen virrankulutus mahdollistaa yksiköiden asentamisen vierekkäin ilman ilmarakoa, jopa 60 °C ympäristölämpötilassa.
- Kokoonpano, seuranta ja kalibrointi voidaan tehdä käyttäen PR:n 4500-sarjan irrotettavia näyttöjä.
Ympäristöolosuhteet:
- Käyttölämpötila: -20°C...+60°C.
- Kalibrointilämpötila: 20...28°C.
- Suhteellinen kosteus: < 95% RH (ei-kondensoiva).
- Suojaustaso: IP20.
- Asennus: saastumisluokka 2 ja mittaus/yläjänniteluokka II.
Mekaaniset ominaisuudet:
- Mitat (KxLxS): 109 x 23,5 x 104 mm.
- Paino: noin 155 g.
- DIN-kiskotyyppi: DIN EN 60715/35 mm.
- Soveltuva johdinkoko: 0,13...2,08 mm2 AWG 26...14 monisäikeinen.
- Ruuviliitoksen vääntömomentti: 0,5 Nm.
- Tärinänkesto IEC 60068-2-6 mukaan.
Yleiset tekniset tiedot:
- Yleinen virtalähde: 21,6...253 VAC, 50...60 Hz tai 19,2...300 VDC.
- Maksimi tehonkulutus: ≤ 1,8 W nim.
- Eristysjännite: 2,3 kVAC.
- Vasteaika: < 0,75 s.
Tuloarvot:
Virtatulo:
- Signaalialue: 0...5 AAC / 40...400 Hz.
- Ohjelmoitavat mittausalueet: 0...0,5; 0…1; 0…2,5 & 0...5 AAC.
Jännitetulo:
- Signaalialue: 0...300 VAC / 40...400 Hz.
- Ohjelmoitavat mittausalueet: 0...0,5, 0...1, 0...2,83, 0…5, 0…120, 0…230 & 0…300 VAC.
Lähtöarvot:
- Aktiivinen unipolaarinen ja bipolaarinen mA-lähtö.
- Passiivinen 2-johtimen mA-lähtö.
- Virran lähtöalue: 0...23 mA (unipolaarinen) -23...+23 mA (bipolaarinen).
- Jännitelähtöalue: Ohjelmoitavat signaalialueet ±1, ±5 ja ±10 V.
Noudatetut viranomaisvaatimukset:
- EMC: 2014/30/EY & UK SI 2016/1091.
- LVD: 2014/35/EY & UK SI 2016/1101.
- RoHS: 2011/65/EY & UK SI 2012/3032.
- EAC: TR-CU 020/2011.
Hyväksynnät:
- c UL us, UL 508: E248256.
- SIL: Laitteisto arvioitu käytettäväksi SIL-sovelluksissa.
Katso tarkat tekniset tiedot datalehdeltä.
