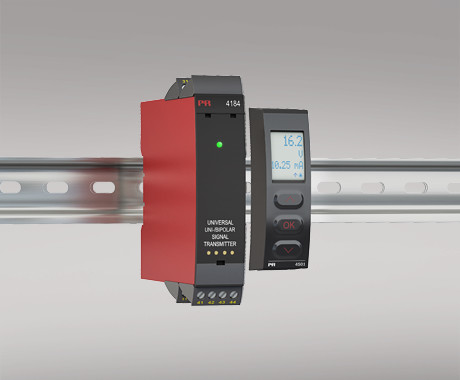

PR ELECTRONICS 4184 - Bipolaarinen viestierotin

PR electronics 4184 Bipolaarinen viestierotin

• Passiivinen/aktiivinen virtalähtö ja puskuroitu jännitelähtö
• Muunnin mittaa DC tuloviestejä alueilla ±300 V / ±100 mA ja minimi tuloalueina voi olla jopa 25 mV / 0,5 mA
• Vasteaika < 20 ms ja erinomainen tarkkuus, parempi kuin 0,05%
• Universaali tehonsyöttö 21,6…253 VAC / 19,2...300 VDC

• Nopea < 20 ms vasteaika momentti-, asento-, virta- ja kiihtyvyysantureiden tuottamien signaalien mittaamiseen.
• Käyttäjän mukautettavissa oleva bipolaarinen tai unipolaarinen I/O tekee 4184:stä sopivan lähes mihin tahansa DC-jännitteen tai virran muuntamiseen.
• Vapaasti ohjelmoitavissa välillä ±300 VDC ja ±100 mA.
• Sisäinen jännitelähde mahdollistaa 2- tai 3-johdinlähettimen tai potentiometrin mittaamisen.
• Muuntaa kapeat bipolaariset tulot leveiksi bipolaarisiksi tai unipolaarisiksi lähdöiksi, esimerkiksi ±1 voltin tulo = ±10 voltin tai 4...20 mA:n lähtö.
• Konfiguroitavat tulorajat ohjaavat lähtöarvoa lisätyn turvallisuuden varmistamiseksi.
• ±20 VDC puskuroitu jännitelähtö laitteiden, kuten PVG 32 -venttiilin (6...18 VDC), ohjaamiseen.
• Suunniteltu tiukkojen turvallisuusvaatimusten mukaisesti ja siksi sopii käytettäväksi SIL 2 -asennuksissa.
• Soveltuu käytettäväksi järjestelmissä aina suorituskykyyn "d" asti ISO-13849 mukaisesti.

• Viimeisimmät analogiset ja digitaaliset tekniikat on otettu käyttöön maksimaalisen tarkkuuden ja häiriönsiedon saavuttamiseksi.
• Mahdollisuus turvallisuuspalautteen lukemiseen valitsemalla S4...20 mA lähtö.
• Virtalähtö kuormitettavuus jopa 1000 ohmia, säädettävissä oleva vasteaika 0.0…60.0 sekuntia.
• mA-lähtökuorman vakaus < 0.001% span / 100 ohmia.
• Täyttää NAMUR NE21 -suositukset, varmistaen korkean tarkkuuden karuissa EMC-ympäristöissä.
• Täyttää NAMUR NE43 -suositukset, mahdollistaen ohjausjärjestelmän havaita anturivirheet helposti.
• 3-portainen galvaaninen eristystaso 2.3 kVAC.

• Erittäin alhainen virrankulutus mahdollistaa yksiköiden kiinnittämisen vierekkäin ilman ilmarakoa - jopa 60°C ympäristön lämpötilassa.
• Kokoonpano, valvonta, 2-pisteen prosessikalibrointi ja muut suoritetaan PR:n 4500-sarjan irrotettavilla näytöillä.

• Käyttölämpötila: -20°C...+60°C.
• Kalibrointilämpötila: 20...28°C.
• Suhteellinen kosteus: < 95% RH (ei-kondensoiva).
• Suojausluokka: IP20.

• Mitat (K x L x S): 109 x 23.5 x 104 mm.
• Mitat (K x L x S) mukaan lukien PR 4500: 109 x 23.5 x 131 mm.
• Paino noin: 155 g.
• Paino sisältäen 4501 / 451x (noin): 170 g / 185 g.
• DIN-kiskotyyppi: DIN EN 60715/35 mm.
• Johdon koko: 0.13...2.08 mm² AWG 26...14 monisäikeinen johdin.
• Ruuviliitoksen vääntömomentti: 0.5 Nm.

• Syöttöjännite, yleinen: 21.6...253 VAC, 50...60 Hz tai 19.2...300 VDC.
• Maksimivaadittu teho: ≤ 2.5 W.
• Tehohäviö: ≤ 2.0 W.

• Testijännite: 2.3 kVAC.
• Käyttöjännite: 250 VAC (vahvistettu) / 500 VAC (perustaso).

• Vasteaika (0...90%, 100...10%): < 20 ms.
• Apulaitteiden syöttö:
• 2-johdin silmukkasyöttö: > 16 V @ 23 mA.
• 3-johdin silmukkasyöttö: > 18...< 28 V @ 23...0 mA.
• Silmukkasyötön rajoitus: 27...35 mA keskimäärin, < 80 mA huippuarvo.
• Viitejännite: 2.5 VDC ±0.5%.
• Viitejännite, kuorma: 0...15 mA.
• Virranrajoitus, viitejännite: < 60 mA.
• Ohjelmointi: PR 4500 -viestintäliittymät.
• Signaalin dynamiikka, tulo: 24 bittiä.
• Signaalin dynamiikka, lähtö: 18 bittiä.
• Signaali / kohinasuhde: > 60 dB.
• Kaistanleveys: > 40 Hz.
• Tarkkuus: Parempi kuin 0.05% valitusta alueesta.
• EMC-immuniteetin vaikutus: < ±0.5% spanista.
• Laajennettu EMC-immuniteetti: NAMUR NE21, A-kriteeri, pulssi < ±1% spanista.
• Johdettu säteily, luokka A: 150 kHz...10 MHz.

• Signaalialue: ±100 mA.
• Ohjelmoitavat mittausalueet: 0...1, 0...5, 1...5, 0...20, 4...20, ±1, ±5, ±10, ±20, ±50, ±100 mA.
• Mukautettava signaalialue: ±100 mA.
• Min. mittausalue (span): 0.5 mA.
• Jännitehäviö: 0.6 V @ 20 mA nimellinen.

• Signaalialue: ±300 VDC.
• Ohjelmoitavat mittausalueet: 0...0.1, 0...1, 0.2...1, 0...2.5, 0...5, 1...5, 0...10, 2...10, 0...100, 0...300, ±0.1, ±1, ±2.5, ±5, ±10, ±100, ±300 V.
• Mukautettava signaalialue: ±300 V.
• Min. mittausalue (span): 25 mV.
• Tulovastus: Noin 3 MΩ (> 2.5 VDC) Noin > 10 MΩ (≤ 2.5 VDC).

• 3-johdinpotentiometritulo: 0...100%.
• Viitejännite: 2.5 V.
• Kalibrointivastus: 5 kΩ.
• Min. potentiometrinen vastus: 200 Ω.

• Signaalialue: 0...23 mA (unipolaarinen) -23...+23 mA (bipolaarinen).
• Mukautettava lähtöalue: ±20 mA.
• Min. signaalialue: 4 mA.
• Kuormitus (@ virtalähtö): ≤ 1000 Ω / ± 20 V @ ±20 mA.
• Virranrajoitus: ≤ 28 mA (unipolaarinen) ± 28 mA (bipolaarinen).
• Kuormituksen vakaus: ≤ 0.001% spanista / 100 Ω.
• Vasteaika, ohjelmoitava: 0.0...60.0 s.

• Ohjelmoitavat alueet: 0...20 ja 4...20 mA.
• Ulkoinen 2-johdin silmukkasyöttöalue: 3.5...28.8 VDC.

• Ohjelmoitavat signaalialueet: 0/0.2...1; 0/1...5; 0/2...10 V ±1, ±5 ja ±10 V.
• Suora tai käänteinen toiminta.
• Kuormitus (@ jännitelähtö): ≥ 500 kΩ.
• Vasteaika, ohjelmoitava: 0.0...60.0 s.

• Signaalialue: ± 1.2 V / ± 12 V.
• Ohjelmoitavat standardialueet: 0...1, 0...2.5, 0...5, 1...5, 0...10, 2...10 V ±1, ±2.5, ±5, ±10 V.
• Min. span: 0.8 V.
• Mukautettava lähtöalue: ±10 V.
• Kuormitus, min.: > 500 kΩ.

• Signaalialue: ± 23 V.
• Ohjelmoitavat standardialueet: 0...1, 0.2...1, 0...2.5, 0...5, 1...5, 0...10, 2...10, 0...20, 4...20; ±1, ±2.5, ±5, ±10, ±20 V.
• Min. span: 0.8 V.
• Mukautettava lähtöalue: ±20 V.
• Virranrajoitus, maks.: < 50 mA.
• Kuormitus, min.: > 2 kΩ.

• EMC: 2014/30/EU & UK SI 2016/1091.
• LVD: 2014/35/EU & UK SI 2016/1101.
• RoHS: 2011/65/EU & UK SI 2012/3032.
• EAC: TR-CU 020/2011.

• c UL us, UL 508: E248256.
• SIL: Laitteisto on arvioitu käytettäväksi SIL-sovelluksissa.
