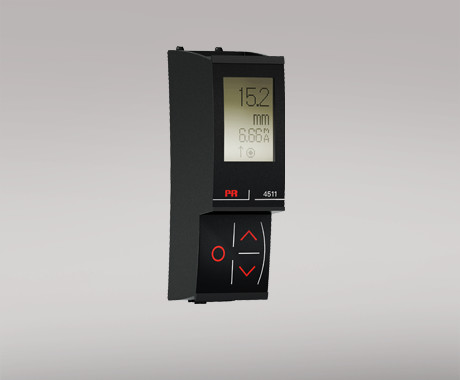

PR electronics 4511 näyttö/ohjelmointiyksikkö
- Ohjelmointiyksikkö/näyttö 4000- ja 9000-sarjan laitteille, osittain 3000-sarjan laitteille
- Modbus RTU-protokolla RS-485-sarjaportin kautta
- Seuraa prosessin arvoa ja tilaa sisäänrakennetusta näytöstä
- Korkea 2,5 kV:n eristys isäntäyksiköstä
- Suojattu RJ45-liitäntä päällä
Sovellukset:
- Irrotettava 4511-näyttö lisää Modbus RTU RS-485 -sarjaliikenteen kaikkiin nykyisiin ja tuleviin 4000/9000-yksiköihin.
- Yksikkö muuntaa laajan valikoiman antureiden ja analogisten laitteiden signaaleja, joita järjestelmä 4000 mittaa, kuten uni- ja bipolaariset mA- ja jännitesignaalit, potentiometrit, Lin. R, RTD ja TC, Modbus-tiedonsiirtojohtosignaaliksi.
- Kun laite asennetaan System 9000 -laitteeseen, mikä tahansa I.S.-luokitellulta alueelta tuleva tai sinne menevä signaali, kuten AI-, AO-, DI- ja DO-signaalit, voidaan muuntaa Modbus-verkkoon.
- Kaikki yksittäisen yksikön toimintaparametrit voidaan helposti ja nopeasti konfiguroida Modbus-tiedonsiirron avulla tai etunäytön valikosta.
- Helposti luettavaa 4511-näyttöä voidaan käyttää prosessisignaalin lukemiseen, lähtösignaalin simulointiin, anturivirheiden ja sisäisten laitevirheiden ilmoittamiseen.
- 4511 voidaan siirtää laitteesta toiseen. Yksittäisen järjestelmän 3000 / 4000 / 9000 -lähettimen laitekonfiguraatio voidaan tallentaa ja ladata seuraaviin lähettimiin.
Tekniset Tiedot:
- 4511:ssä on täydet toiminnot yksikön ohjelmointia, prosessisignaalien seurantaa ja diagnostiikan käsittelyä varten.
- Multidrop half duplex-yhteys suojatun RJ45-liittimen kautta.
- Erittäin turvallinen 2,5 kVAC:n galvaaninen eristys sarjakaapeloinnin ja kytkettyjen 4000/9000-järjestelmän yksiköiden välillä.
- Modbus-parametrit, kuten osoite, baudinopeus, stop-bitit ja pariteettibitti, konfiguroidaan 4511-näytöstä, joka myös tallentaa parametrit.
Asennus/ohjelmointi:
- Asennus vyöhykkeelle 2 / Div 2
- Kaikki PR 3000/4000/9000 -laitteiden konfiguraatiodata voidaan siirtää tietokoneelle käyttäen PR 4590 -laitetta
- Asennettaessa ylösalaisin asennettaviin laitteisiin, valikossa on kohta, jonka avulla 4511-näytön orientointi voidaan kääntää 180° sekä ylös/alas-painikkeiden vaihtaa toimintoa päittäin
- Ohjelmoidut parametrit voidaan suojata salasanalla
Ympäristöolosuhteet:
- Käyttölämpötila: -20°C...+60°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
- Suojausluokka: IP20
- Asennus: Saastumisaste 2 ja mittaus-/yläjännitekategoria II
Mekaaniset Tiedot:
- Mitat (KxLxS): 73.2 x 23.3 x 26.5 mm
- Mitat (KxLxS) yhdessä 4000/9000-yksikön kanssa: 109 x 23.5 x 131 mm
- Paino: Noin 30 g
Yleiset Tiedot:
- Syöttöjännite: 6.5...20 V, syötetään suoraan 4000/9000-laitteesta
- Maksimiteho: 0.15 W
I.S. / Ex-merkintä:
- ATEX: II 3 G Ex ec IIC T5
- IECEx: Ex ec IIC T5 Gc
Hyväksynnät:
- ATEX: DEKRA 13ATEX0098 X
- IECEx: DEK 13.0026 X
- UKEX: DEKRA 21UKEX0167X
- c FM us: FM22US0014X / FM22CA0009X
- c UL us, UL 61010-1: E314307
- DNV Marine: TAA00000JD
Katso tarkat tekniset tiedot datalehdeltä.
