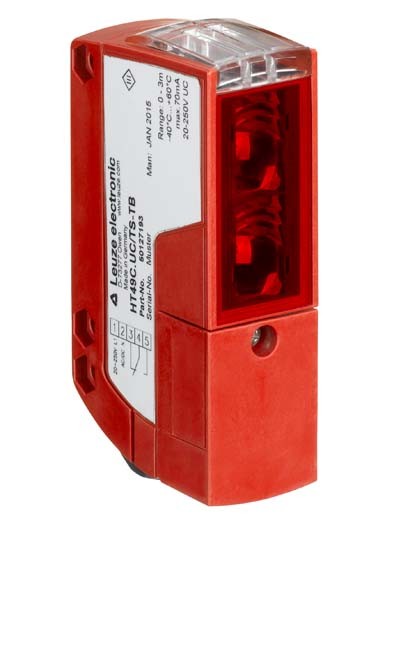

LEUZE 50127193 / HT49C.UC/TS-TB - Diffuusi anturi kohdeheijastava, 2 x rele, NO/NC, IP67
Tekniset tiedot
Optiset tiedot
- Mustavalkovirheen marginaali: < 10% 1200 mm asti
Toimintakantama:
- Taattu toimintakantama
- Valkoinen 90 %: 0,005 ... 3 m
- Harmaa 18 %: 0,02 ... 2 m
- Musta 6 %: 0,05 ... 1,5 m
- Toimintakantaman rajoitus:
- Tyypillinen toimintakantama
- Valkoinen 90 %: 0,005 ... 3 m
- Säätöalue: 120 ... 3 000 mm
- Valonlähde: LED, punainen
- Aallonpituus: 630 nm
- LED-ryhmä: Vapautettu ryhmä (standardin EN 62471 mukaan)
Sähköiset tiedot
Suojapiiri: Häiriöiden poisto
Transienttisuojaus
Syöttöjännite UB: 20 ... 250 V, AC/DC
Virrankulutus (AC): 1,5 V∙A
Toimintatiedot
- Digitaalisten kytkentälähtöjen lukumäärä: 2 kpl
- Kytkentätyyppi: AC/DC
- Kytkentävirta, max: 2 500 mA
- Kytkentäjännite: 250 V AC/DC
- Kytkentälähtö 1: Rele NC
- Kytkentälähtö 2: Rele NO
- Kytkentätaajuus: 25 Hz
- Vasteaika: 20 ms
- Valmiusviive: 300 ms
Liitäntä
- Toiminto: Signaalilähtö, jännitesyöttö
- Liitostyyppi: Jousiliitäntä
- Pinnien määrä: 5
Mekaaniset tiedot
- Mitat (L x K x S): 31 mm x 104 mm x 55,5 mm
- Kotelomateriaali: Muovi (PC)
- Linssisuojan materiaali: Muovi
- Kotelon väri: Punainen
- Kiinnitystyyppi: läpireikä
Toiminta ja näyttö
- Näytön tyyppi: LED
- LEDien lukumäärä: 2 kpl
Toimintakontrollit:
- Monikierrepotentiometri
- Opetuspainike
- Toimintakontrollien toiminnot:
- Virransyöttömoduulin aktivaatio katkoksen viiveelle
- Vaalea/tumma kytkentä
- Toimintakantaman säätö
- Kytkentäalueen säätö
Ympäristötiedot
- Käyttölämpötila: -40 ... 60 °C
Sertifikaatit ja standardit
- Suojaluokka: II
- Tiiveysluokka: IP67
- Sertifikaatit: c UL US
- Toteutetut standardit: IEC 60947-5-2
Luokittelu
- ECLASS 5.1.4: 27270904
- ECLASS 8.0: 27270904
- ECLASS 9.0: 27270904
- ECLASS 10.0: 27270904
- ECLASS 11.0: 27270904
- ECLASS 12.0: 27270903
- ECLASS 13.0: 27270903
- ETIM 5.0: EC002719
- ETIM 6.0: EC002719
- ETIM 7.0: EC002719
- ETIM 8.0: EC002719
