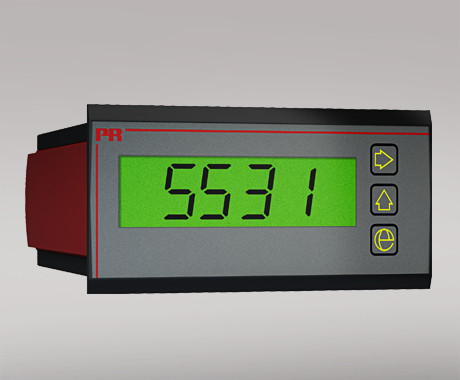

PR ELECTRONICS 5531A - Digitaalinen LCD-näyttö 2-johdinpiiriin

PR electronics 5531A Digitaalinen LCD-näyttö, 2-johdinpiiriin

• 5531-näyttölaite saa virtansa 4...20 mA:n virransilmukasta ja sitä voidaan helposti skaalata näyttämään oikeaa prosessiarvoa.
• Koska siihen ei tarvita erillistä virtajohtoa, 5531 on täydellinen prosessisilmukoiden etänäyttöön.
• 5531A-näyttö voidaan asentaa paneeliin turva-alueella tai I.S. / Ex -vyöhykkeelle 2 (kaasu).

• Koko mittausalueellaan 3.6 - 23 mA, 5531 on NAMUR NE43 -standardin mukainen.
• Näyttö voidaan skaalata painikkeilla mihin tahansa alueeseen välillä -9999 - 9999, ja käänteinen näytön toiminta on mahdollista.
• LCD-taustavalo voidaan asettaa puolikkaaseen tai täysin kirkkauteen helppoa katselua varten heikossa valaistuksessa.
• Näyttö tarvitsee vain 1.5 VDC:n (75 Ω:n virransilmukka), kun taustavalo on pois päältä.
• Syöttö on HART-läpinäkyvä.
• Etupaneelin painikkeet voidaan poistaa käytöstä luvattoman säädön estämiseksi.

• Kun se on asennettu paneeliin mukana tulevan tiivisteen kanssa, 5531 tarjoaa IP65-suojausluokan etupuolelta.

• Käyttölämpötila: -20°C to +60°C
• Kalibrointilämpötila: 20...28°C
• Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
• Suojausluokka: IP65, etupuolelta

• Mitat (KxLxS): 48 x 96 x 120 mm
• Leikkausmitat: 44.5 x 91.5 mm
• Paino (noin): 200 g
• Johdin koko, liitinpää 1 - 4: 0.13...2.08 mm2 / AWG 26...14 lankajohdin
• Ruuviliitinten vääntömomentti: 0.5 Nm
• Kaapelitiivisteet ja kaapelin halkaisija: M16 x 1.5 / Ø 5...8 mm

• Syöttö: Syöttö tapahtuu virtasilmukasta.
• Vasteaika: < 1 s
• Signaali / kohinasuhde: > 60 dB
• Päivitysaika: 500 ms
• EMC-immuniteetin vaikutus: < ±0.5% mittausalueesta

• Virransyöttö virransilmukasta
• Virheenilmaisu virransilmukalle, 4...20 mA: Low ~ < 3 mA, High ~ > 24 mA
• Syöttöjännitehäviö, ilman taustavaloa: < 1.5 V @ 20 mA, puolikas taustavalo: < 6.5 V @ 20 mA, täysi taustavalo: < 10.5 V @ 20 mA

• Näyttöarvo: ± 9999 (4 numeroa)
• Numerokorkeus: 16 mm

• ATEX: KEMA 05ATEX1044 X (5531A/B1)
