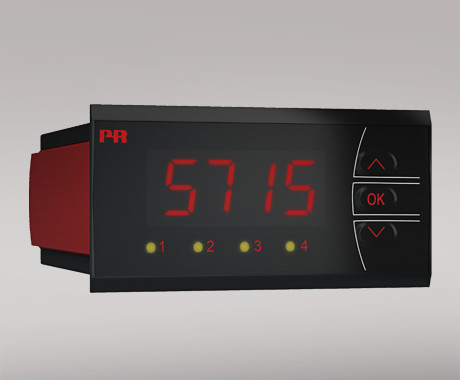

PR electronics 5715B LED-näyttö, ohjelmoitava, 4 x relettä
- 4-numeroinen 14-segmentti-LED-näyttö
- mA-, V-, ohm-, RTD-, TE- ja potentiometritulo
- 4 relettä ja analogilähtö
- Universaali apujännite
- Ohjelmointi etulevyn painikkeilla tai tietokoneella
Sovellukset:
- Digitaalinäyttö virta-, jännite-, resistanssi-, lämpötila- tai potentiometrisista signaaleista.
- Prosessinohjaus neljällä potentiaalivapaalla vaihtokosketinreleellä ja/tai analogisella lähdöllä.
- Säiliöiden pinnanmittaus asiakaskohtaisella linearisoinnilla - oikea pinnankorkeustieto ja -ohjaus myös epälineaarisiin säiliömuotoihin.
Tekniset ominaisuudet:
- 4-numeroinen LED-näyttö 13.8 mm 14-segmenttisillä merkeillä. Maksimi näyttöalue -1999...9999, ohjelmoitavissa olevalla desimaalipisteellä ja releiden ON/OFF-ilmaisimella.
- Kaikki yleiset toimintaparametrit voidaan säätää mihin tahansa sovellukseen etupaneelin toimintopainikkeiden avulla. Ohjelmoitaessa tietokoneella ja PReset-asetteluohjelmalla, on käytettävissä asetteluoptioita, kuten asiakaskohtainen linearisointi ja erikoistuloviestit.
- Aputekstit kahdeksalla kielellä voidaan valita valikkokohteen kautta.
- 2.3 kVAC galvaaninen erotus tulon, lähdön ja apujännitteen välillä.
- Relelähtöisissä versioissa käyttäjä voi minimoida asennuksen koestusajan aktivoimalla/deaktivoimalla kunkin releen tuloviestistä riippumatta.
Asennus:
- Asennus paneeliin. Mukana toimitettava kumitiiviste on asennettava paneelin leikkausreiän ja näytön etuosan väliin IP65 (tyyppi 4X) tiiveyden saavuttamiseksi.
Ympäristöolosuhteet:
- Käyttölämpötila: -20°C - +60°C
- Kalibrointilämpötila: 20...28°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
- Kotelo (asennettuna paneeliin): IP65 / Nema Tyyppi 4X
Mekaaniset tiedot:
- Mitat (KxLxS): 48 x 96 x 120 mm
- Asennusaukko: 44.5 x 91.5 mm
- Paino: n. 260 g
- Johtimen koko, koskettimet 41-46 (max.): 0.05...1.31 mm2 AWG 30...16 monisäikeinen
- Johtimen koko, muut (max.): 0.05...3.31 mm2 / AWG 30...12 monisäikeinen
Yleiset tekniset tiedot:
Syöttö:
- Universaali syöttöjännite: 21.6...253 VAC, 50...60 Hz tai 19.2...300 VDC
- Maksimivaadittu teho: 3,3 W (5715B) 3,8 W (5715D)
- Tehohäviö: 3,0 W (5715B) 3,5 W (5715D)
- Eristysjännite: 2.3 kVAC / 250 VAC
Vasteaika:
- Lämpötilatulo, ohjelmoitavissa (0...90%, 100...10%): <1 s
- mA / V-tulo (0...90%, 100...10%): <400 ms
Apujännitteet:
- 2-johdinjännite (liittimet 46...45): > 15 VDC @ 0...20 mA
Tuloarvot
- RTD-tulo: Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100
- Lineaarinen vastustulo: 0 Ω...10000 Ω
- Potentiometrintulo: 10 Ω...100 kΩ
- TC-input: B, E, J, K, L, N, R, S, T, U, W3, W5, LR
- Virheiden havaitseminen: Kyllä
- Virtatulo: Mittausalue 0...20 mA, Ohjelmoitavat mittausalueet 0...20 ja 4...20 mA
- Jännitetulo: Mittausalue 0...12 VDC, Ohjelmoitavat mittausalueet 0/0.2...1; 0/2...10 VDC
Lähtöarvot
- Näyttö: -1999...9999 (4 numeroa), Ohjelmoitava desimaalipiste, Numerokorkeus 13.8 mm, Näytön päivitystahti 2.2 kertaa / s
- Virtalähtö: Signaalialue 0...20 mA, Ohjelmoitavat signaalialueet 0...20/4...20/20...0/20...4 mA
- Relelähtö: Asetusarvo, Hystereesi 0...100%, ON ja OFF-viive 0...3600 s, Sensorivirheen reaktio: Katkos / Liitos / Pito, Maksimijännite 250 VAC / VDC, Maksimivirta 2 A, Maksimi AC-teho 500 VA
- Maksimi DC-virta, resistiivinen kuormitus > 30 VDC: Katso käyttöohje yksityiskohtaisista tiedoista
Huomioita viranomaisvaatimuksista:
- EMC: 2014/30/EU & UK SI 2016/1091
- LVD: 2014/35/EU & UK SI 2016/1101
- RoHS: 2011/65/EU & UK SI 2012/3032
- EAC: TR-CU 020/2011
- EAC LVD: TR-CU 004/2011
Hyväksynnät:
- c UL us, UL 508: E248256
- EU RO MR -tyyppihyväksyntä: MRA000000Z
Katso tarkat tekniset tiedot datalehdeltä.
