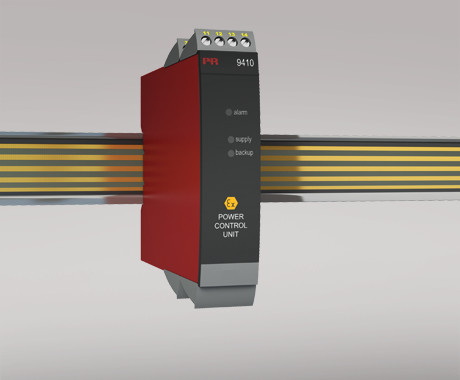

PR electronics 9410 Tehonvalvontayksikkö, Power Rail 9400-kosketinkiskolle
- Liittää apujännitteen Power rail -tehonsyöttökiskoon
- Optiona varmistusteholähteen liitäntä
- Hyväksytty asennettavaksi Ex-tilaan 2 / Div. 2
- Optiona redundantti syöttö tehonsyöttökiskoon
- Asennetaan aina PR 9400 Power rail -tehonsyöttökiskoon
Sovellus ja edistyneet toiminnot:
- Tehonvalvontayksikkö havaitsee vikatilan kaikista tehonsyöttökiskoon asennetuista laitteista ja lähettää kootun hälytyksen ohjausjärjestelmälle sisäisen tilareleensä kautta.
- Vaihtoehtoinen liittäminen kahteen teholähteeseen - ensisijaiseen ja varavirtalähteeseen.
- Tehonsyöttökiskon turvallisuuden varmistaminen saavutetaan asentamalla kaksi 9410-laitetta, jotka on kytketty kahteen erilliseen virtalähteeseen (esim. PR 9421).
Tekniset ominaisuudet
Tilareleen käynnistyy, kun seuraavat kolme ehtoa täyttyvät:
1. Virtalähde on kytketty nastoihin 31 ja 32.
2. Varavirtalähde on kytketty nastoihin 34 ja 33. (Jos varavirtalähdettä ei käytetä, hyppy on asetettava nastojen 32 ja 33 välille - hyppy toimitetaan laitteen mukana).
3. Virtajakokiskoon kytkettyjen laitteiden virheviestejä ei ole.
- Kun koko hälytys on aktivoitu virtakiskon kautta, 9410:n tilarele on poiskytketty (nastat 11, 12 ja 13).
- Kaksi vihreää etuosan LEDiä osoittavat virtalähteen ja varavirtalähteen kytkennän.
- Punainen LED osoittaa virhetilan.
Ympäristöolosuhteet
- Käyttölämpötila: -20°C - +60°C
- Suhteellinen kosteus: < 95% RH (ei-kondensoiva)
- Kotelon tiiveysluokka: IP20
- Asennus: likaantumisaste 2 ja ylijännitekategoria II
Mekaaniset tiedot
- Mitat (KxLxS): 109 x 23.5 x 104 mm
- Paino: noin 140 g
- DIN-kiskotyyppi: DIN EN 60715/35 mm
- Johdinkoko: 0.13...2.08 mm2 AWG 26...14 monisäikeinen
- Ruuviliitosten kiristysmomentti: 0.5 Nm
- Värinä: IEC 60068-2-6
- 2...13.2 Hz: ±1 mm
- 13.2...100 Hz: ±0.7 g
Yleiset tekniset tiedot
- Max. vaadittu teho: 96 W
- Tehohäviö: 2 W (maks.)
- Hyötysuhde: > 97.9%
Tuloarvot
- Tulojännite: 21,6...26,4 VDC (kaksois- / vahvistettu eristys)
- Varmistussyöttö: 21,6...26,4 VDC
Lähtöarvot
Tilarele
- Suurin jännite: 250 / 30 VDC
- Suurin virta: 2 AAC / 2 ADC
- Suurin AC-teho: 500 VA / 60 W
- Lähtöjännite: Tulojännite - 0,5 VDC (4 A)
- Lähtöteho: 96 W (maks.)
- Lähtövirta: 4 A (maks.)
- Lähdön aaltoisuus: Sama kuin tulon aaltoisuus
Yhteensopivat standardit
- EMC: 2014/30/EU & UK SI 2016/1091
- LVD: 2014/35/EU & UK SI 2016/1101
- ATEX: 2014/34/EU & UK SI 2016/1107
- RoHS: 2011/65/EU & UK SI 2012/3032
- EAC: TR-CU 020/2011
- EAC Ex: TR-CU 012/2011
- EAC LVD: TR-CU 004/2011
Hyväksynnät
- ATEX: KEMA 07ATEX0152 X
- IECEx: KEM 08.0025X
- UKEX: DEKRA 21UKEX0169X
- c FM us: FM19US0056X /FM19CA0029X
- INMETRO: DEKRA 16.0007 X
- c UL us, UL 61010-1: E314307
- c UL us, UL 913: E233311 (vain 9410-U9)
- : 21_AV4BO_0185X (vain 9410-KCs)
- CCC: 2020322303003230
- EAC Ex: RU C-DK.HA65.B.00355/19
- DNV Marine: TAA00000JD
- ClassNK: TA24034M
Katso tarkat tekniset tiedot datalehdeltä.
