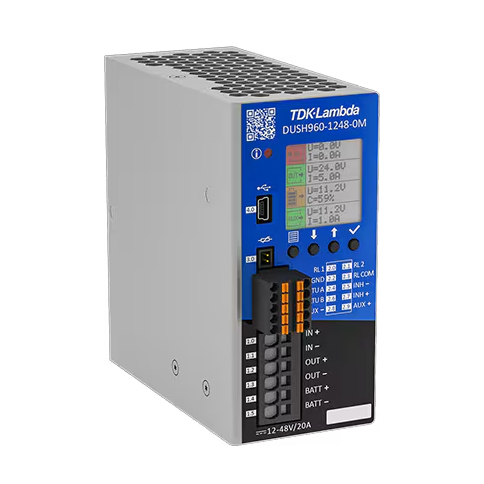

TDK-LAMBDA DUSH960-1248-0M DC-UPS / DC-DC muunnin DIN-kisko 20A 960W 12..48VDC
TDK-Lambda DUSH960-1248 DC-UPS-moduuli sisäänrakennetulla DC-DC-muuntimella syöttää varavirtaa sähkökatkon sattuessa. Normaaleissa olosuhteissa ulkoinen AC-DC-virtalähde syöttää virtaa kuormalle. Ulkoinen virtalähde pitää myös (ulkoiset) akut täyteen ladattuina sisäisen kaksisuuntaisen DC-DC-muuntimen avulla. Jos kuorman tulolähde keskeytyy, DC-DC-muunnin ylläpitää säädettyä lähtöjännitettä käyttämällä akkua virtalähteenä.
Moduuli tukee useita akkuteknologioita, kuten lyijy-, nikkeli-, litium- ja superkondensaattoriakkuja, joiden kapasiteetti on enintään 1000 Ah. Integroitu DC-DC-buck/boost-muunnin irrottaa akun kuormitusjännitteestä.
DUSH-moduuli voi ylläpitää akun kuntoa estämällä syväpurkautumisen, lämpötilakompensoidulla latauksella (optio) ja valvomalla sisäistä vastusta PowerCMC-käyttöliittymän kautta.
- Keskeytymätön virtalähde integroidulla DC-DC-muuntimella
- Laaja ohjelmoitava tulo- ja lähtöjännitealue
- Korkea hyötysuhde – jopa 98 %
- LCD- ja Modbus-liittymät
- Tukee useita akkuteknologioita, jopa 1000 Ah asti
Tekniset tiedot
Tulo
- Käyttöjännitealue: 10–60 VDC
- Nimellisjännitealue: 12–48 VDC
- Maks. latausvirta: 20 A
- Maks. purkuvirta: 21 A
- Tuetut akkutyypit: Lyijy, nikkeli, litium, superkondensaattorit (DUSH-ohjelmisto tarjoaa latausprofiilit)
- Vara-aika: Määritettävissä, akkukapasiteetin syväpurkurajaan asti
- Suoja väärää napaisuutta vastaan: Kyllä
- Johtuva ja säteilevä EMI: EN55032-B / CISPR32-B
- Immuniteetti: Katso immuniteettitaulukko
- Turvallisuussertifikaatit ja merkinnät: IEC/EN/UL/CSA61010-1, IEC/UL 61010-2-201, IEC/EN/UL/CSA62368-1 (Ed.3), CE- ja UKCA-merkintä
Lähtö
- Teho 48 V jännitteellä: 960 W
- Latausvirta-alue: 0,5–20 A
- Purkuvirta-alue: 0,5–21 A
- Syväpurkujännite: 5–58 V
- Akkukapasiteettialue: 1–1000 Ah
- Ripple & noise: <690 mV (pk-pk)
- Vähimmäiskuorma: Ei vaadittu
- Ylivirtasuoja: Normaali toiminta (Katso syöttövirtalähteen tiedot), Varaustila: >25 A
- Ylijännitesuoja: Normaali toiminta (Katso syöttövirtalähteen tiedot), Varaustila: Iout_bat <62 V
- Ylikuumenemissuoja: Kyllä
- Kauko-ohjaus: Kyllä, inhibit/enable, eristetty
- Tilasignaalit: LCD, Modbus tai PowerCMC
- Ilmaisimet: LED etupaneelissa
- Lisälähtö (vain DUSH960-1248-0M): Sääntelemätön 5 A lähtö, sama kuin akun purkujännite
- Rinnakkain käyttö: Ei mahdollista
- Sarjakäyttö: Ei mahdollista
- Liitännät: RS485 ja USB, Modbus/RTU-protokolla
Ympäristöolosuhteet
- Käyttölämpötila: -25…+70 °C (50–70 °C välillä lineaarinen virran alennus 15 A:iin)
- Kosteus (ei kondensoiva): enintään 95 % RH
- Jäähdytys: passiivinen
- Käyttökorkeus: 3000 m ( 6000 m (ei turvallisuussertifioitu))
- Eristys: Ei eristetty
- Eristysvastus: Ei sovellu
- Tärinänkesto (DIN-kiskoon asennettuna): IEC 60068-2-6, 2 g / 10–500 Hz, 2 h/suunta (X,Y,Z)
- Iskunkesto (DIN-kiskoon asennettuna): IEC 60068-2-27, 30 g / 11 ms ±5 ms, 2 iskua/suunta, 9 iskua yhteensä
Immuniteetti (Testitasot)
- ESD (EN61000-4-2): 8 kV ilma, 4 kV kosketus – luokka A
- Säteilevä häiriönsieto (EN61000-4-3): 10 V/m, 3 V/m – luokka A
- Pikajännitehäiriö (EN61000-4-4): 1 kV – luokka A
- Magneettikenttä (EN61000-4-8): 30 A/m – luokka A
Muut tiedot
- Paino (tyypillinen): 500 g (0M), 470 g (1M)
- Mitat (LxKxS): 54 × 115 × 131,2 mm
- Liittimet: Push-in-liittimet
- DIN-kiskot: TS-35/7.5 tai TS-35/15
- MTBF: 2 630 000 h (Telcordia SR-332 issue 4, 25 °C)
Katso tarkat tekniset tiedot datalehdeltä.
