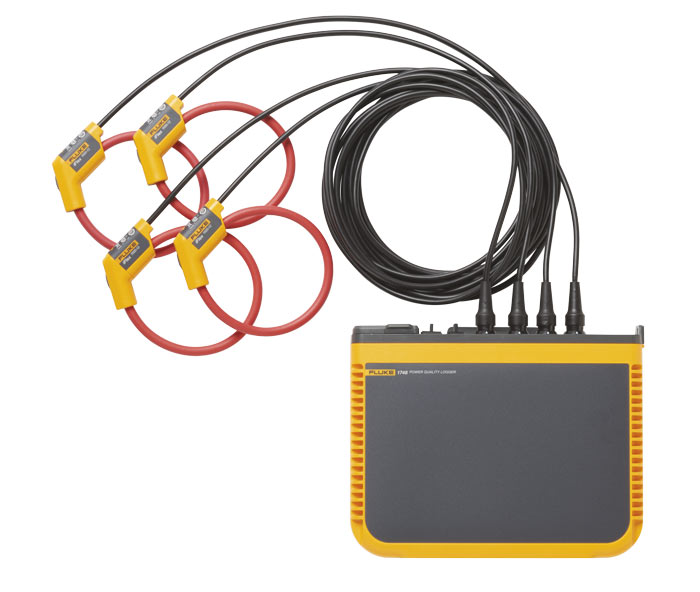

Fluke 1748/15 Kolmivaiheinen sähkönlaadun tiedonkeruulaite 1500 A iFlex-virtapihdeillä
Fluke 1740 -sarjan kolmivaiheisten Fluke 1742-, 1746- ja 1748-sähkönlaatuloggereiden avulla pääset helposti ja nopeasti käsiksi tietoihin, joita tarvitset tärkeissä sähkönlaatuun ja energiaan liittyvissä päätöksissä. Kompaktit ja kestävät Fluke 1740 -sarjan kolmivaiheiset sähkölaatuloggerit soveltuvat erinomaisesti niille, jotka kaipaavat joustavuutta vianmääritykseen, energiankäytön mittaamiseen ja sähkönjakelujärjestelmien analysointiin.
Fluke 1746 voidaan päivittää milloin vain 1748 –malliksi ja Fluke 1742 voidaan päivittää 1746- tai 1748-malliksi.
Mallin valinta käyttötarkoituksen mukaan:
|
Tallennus |
1742 |
1746 |
1748 |
|
Energia |
• |
• |
• |
|
Perussähkönlaatu |
Lisävaruste |
• |
• |
|
Kehittynyt sähkönlaatu |
Lisävaruste |
Lisävaruste |
• |
Laitteen ominaisuudet:
-
Mittaa kaikki kolme jännite- ja virtavaihetta sekä nollavirta.
-
Tallenna yli 20 erilllistä tiedonkeruujaksoa, automaattinen.
-
Täyttää tarkan IEC 61000-4-30 luokka A, 3. painos -standardin sähkönlaadun mittausmenetelmät.
-
Löydä alijännitteet (dip), ylijännitteet (swell) ja katkokset.
-
Mittaa tärkeimmät sähkönlaatuparametrit: Mittaa harmoniset ja epäharmoniset yliaallot jännitteestä ja virrasta sekä epäsymmetrian, välkynnän ja nopeat jännitemuutokset.
-
Optimoitu käyttöliittymä: Nopea, opastettu, graafinen asetustoiminto varmistaa, että tallennat koko ajan oikeita tietoja, ja älykäs kytkentöjen tarkistustoiminto ilmaisee, että mittauskytkennät on tehty oikein, vähentäen näin käyttäjän epävarmuutta.
-
Joustava käyttöjännitteensyöttö: Laite ottaa käyttöjännitteensä mitattavasta piiristä. Käyttöjännite voi olla 100–500 V:n välillä. Voit käyttää myös pistotulppaa, joten mittaukset voi tehdä missä vain.
-
Suunniteltu kestämään karujakin olosuhteita, IP65-luokitus, kun käytössä IP65-jänniteadapteri.
-
Kaksi ulkoista USB-porttia: Yksi tietokoneelle ja yksi nopeaan ja helppoon tiedonsiirtoon tavallisista USB-asemista tai muista USB-laitteista.
-
Ethernet-liitäntä: Langallinen ja langaton yhteys laitteen asetteluita ja nopeaa tiedonsiirtoa varten.
-
Suunniteltu pieniin tiloihin ja sähkökaappeihin, vaatii tilaa vain 23 cm x 18 cm x 5,4 cm.
-
Alan paras turvallisuusluokitus: 600 V CAT IV / 1000 V CAT III sähkön syöttöpuolen mittauksiin.
-
Optimoidut mittaustarvikkeet: Ainutlaatuinen litteä jännitekaapeli ja ohuet joustavat lenkkivirtapihdit varmistavat helpon asennuksen myös ahtaisiin tiloihin.
-
Tietoturva: Suojaa tärkein laitteesi varkauksia vastaan vakioketjulla ja muilla turvallisuuslaitteilla.
-
Magneettiripustinsarja: Kiinnitä laite turvallisesti sähkökaapin sisä- tai ulkopuolelle (vakiona mallissa1748).
Ohjelmiston ominaisuudet:
-
Toimitiloissa tai kentällä tehtävä käyttöönotto ja lataus tietokonesovellusohjelmiston kautta (USB-muistitikun, -kaapelin tai Ethernet-yhteyden avulla).
-
Energy Analyze Plus -sovellusohjelmisto: Lataa ja analysoi kaikki mitatut sähkönkulutusta ja sähkönlaatua koskevat tiedot automaattisen raportoinnin avulla.
-
Raportointi: Luo standardien mukaiset raportit yleisesti käytettyjen standardien, kuten EN 50160, IEEE 519, GOST 33073 mukaisesti, tai vie tiedot PQDIF- tai NeQual-yhteensopivassa muodossa käytettäväksi kolmannen osapuolen ohjelmistoissa.
-
Kattavat analyysit: Valitse mikä tahansa tallennetuista parametreista luodaksesi pitkälle räätälöity näkymä kirjatuista lukemista edistyksellisten korrelaatiotietojen luomista varten.
Katso lisää ohjelmiston opastusvideoita kuvavalikosta.
Ominaisuudet:
|
FLUKE 1742
|
FLUKE 1746
|
FLUKE 1748
|
|
Toiminnot: |
|
Jännite, virta, teho, tehokerroin, taajuus |
• |
• |
• |
|
Energia kulutettu/tuotettu |
• |
• |
• |
|
Kulutushuippu |
• |
• |
• |
|
Harmoninen kokonaissärö (THD) |
• |
• |
• |
|
Välkyntä |
• |
• |
• |
|
Jännitteen ja virran harmoniset yliaallot (50, harmoniseen asti) |
|
• |
• |
|
Epätasapaino |
|
• |
• |
|
Nopeat jännitemuutostapahtumat |
|
• |
• |
|
Epäharmoniset (50, yliaaltoon asti) |
|
• |
• |
|
Kuoppa-, kohouma-, transientti- ja keskeytystapahtumataulukot |
|
• |
• |
|
Käynnistysvirta |
|
• |
• |
|
Transientit (matala taajuus) / aaltomuotopoikkeamatapahtumat |
|
|
• |
|
Tallennus: |
|
Trendi |
• |
• |
• |
|
Käyrän kuvaukset |
|
|
• |
|
RMS-profiili |
|
|
• |
|
Tiedonsiirto: |
|
Ethernet |
• |
• |
• |
|
USB (mini-B) |
• |
• |
• |
|
WiFi-lataus laitteesta PC:lle/tabletille/puhelimeen |
• |
• |
• |
|
WiFi-lataaminen WiFi-tukiaseman kautta (vaatii rekisteröitymisen) |
Lisävaruste |
Lisävaruste |
Lisävaruste |
Lenkkivirtapihtien
tekniset tiedot:
|
Fluke i17xx-Flex 1500 A
|
|
Mittausalueet |
1-150 A AC
10-1500 A AC |
|
Lenkin pituus |
610 mm |
|
Lenkkiosan vahvuus |
7,5 mm |
|
Paino |
170 g |
|
Minimitaipumissäde |
38 mm |
|
Tuhoamaton virta |
100 kA (50/60 Hz) |
Lämpötilakerroin
käyttölämpötila-alueella |
0,005 % lukemasta / °C |
|
Työskentelyjännite |
1000 V CAT III, 600 V CAT IV |
|
Liitäntäkaapelin pituus |
2,0 m |
|
Anturikaapelin materiaali |
TPR |
|
Kytkentämateriaali |
POM + ABS/PC |
|
Lähtokaapeli |
TPR/PVC |
|
Käyttölämpötila |
-20...+70 °C:n johtimen lämpötila ei saa testin aikana nousta yli 80 °C:een |
|
Lämpötila, käyttämättömänä |
-40...+80 °C |
|
Suhteellinen kosteus, käytössä |
15-85 % (ei kondensoiva) |
|
IP-luokitus |
IEC 60529: IP65 |
Vakiovarusteet:
-
Lenkkivirtapihti (ei /B-versiossa)
-
USB-muistitikku
-
USB-kaapeli
-
3PHVL-1730 3-vaiheen ja nollan jännitemittausjohto
-
Mittausjohtosarja punainen/musta 0,18 m
-
Mittausjohtosarja punainen/musta 1,5 m
-
Hauenleuat 4 kpl
-
Pehmeä kantolaukku
-
Johtojen merkitsinsarja
-
MP1-3R/1B-Magneettimittapäät, 1 sarja (3 punaista, 1 musta) (ei 1742)
-
174x-ripustinpaketti (ei 1742 ja 1746)
Tarkemmat tekniset tiedot datalehdellä.
