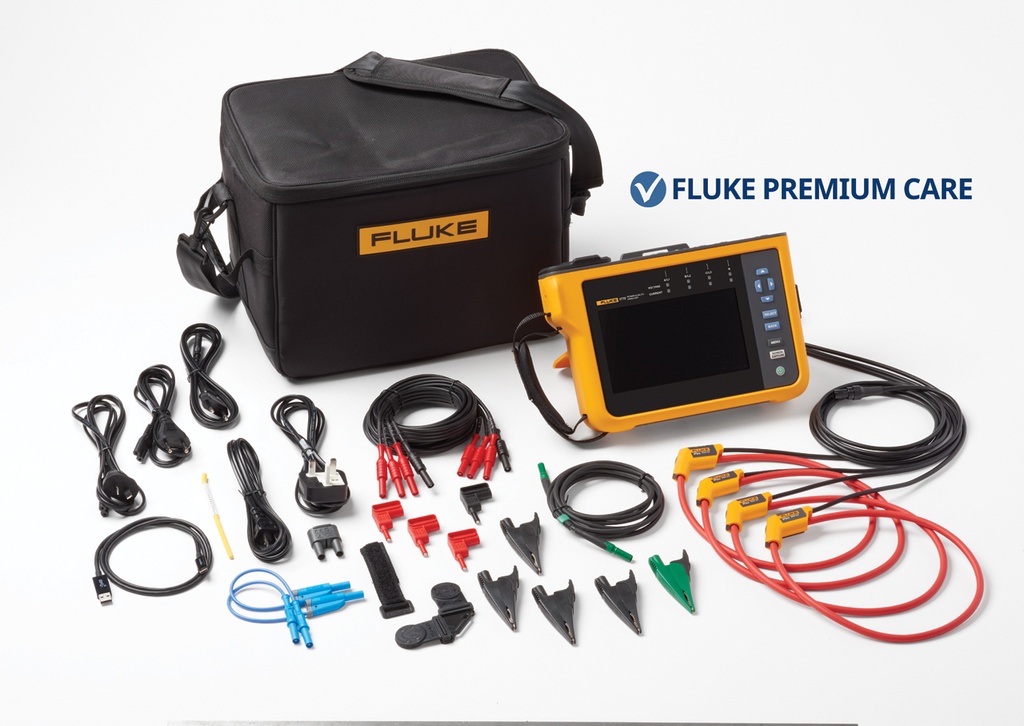

Fluke 1775 kolmivaiheinen sähkönlaadun analysaattori ja 1 vuoden Premium Care -tukiohjelma
Fluke 1770-sarjan kolmivaiheiset sähkönlaadun analysaattorit eliminoivat vaikeudet sähkönlaadun kirjaamisen, vianmäärityksen ja analysoinnin suhteen. Se on suunniteltu olemaan nopeampi ja helpompi tapa suorittaa sähkönlaadun lukua. 1770-sarja tarjoaa automaattiset mittaukset, yksinkertaisen käyttöliittymän ja asennuksen, sisältää luokkansa parhaan tekniikan ja simppelin raportointialustan.
1770-sarjan sähkönlaadun analysaattori pystyy ottamaan virran suoraan mitattavasta piiristä, jolloin sinun ei tarvitse etsiä pistorasiaa tai käyttää pitkää jatkojohtoa. 1770-sarjan laitteilla kriittiset sähkönlaatuun liittyvät tapahtumat eivät jää huomaamatta – näet nopeat jopa 8 kV:n transientit, harmoniset yliaallot 30 kHz:iin asti, jännitekuopat ja -kohoamat sekä jännite-, virta- ja tehomittaukset, jotka auttavat sähköjärjestelmän määrittämisessä.
Premium Care
Premium Care kattaa kaikki mittauslaitteesi vauriot. Anna Fluken hoitaa huollot ja korjaukset. Premium Caren ansiosta korjaukset hoituvat helposti, ilman lisämaksuja (mukaan lukien työ). Huolto hoituu myös tavanomaista nopeammin.
Ominaisuudet:
- Mittaa ja tallentaa automaattisesti sähkönlaadun avainparametrit (mm. harmoniset yliaallot, jännitekuopat ja -kohoamat, epätasapainon ja käynnistysvirran)
- Kirkas ja suuri kosketusnäyttö, jossa on fyysiset navigointipainikkeet ja optimoitu käyttöliittymä.
- Ohjattu asennustoiminto mahdollistaa nopean ja helppokäyttöisen asennuksen, ja se sisältää digitaalisen automaattisen mittauksen korjaustoiminnon ilman, että mittapäitä on säädettävä.
- Mahdollisuus määrittää mukautettuja näkymiä, jotta voit nopeasti tarkastella testejä ja tietoja, jotka ovat sinulle tärkeitä
- Joustava tiedonsiirto (esim.PC–USB, WiFi, matkapuhelinyhteys, USB-liitäntä) keskeyttämättä sähkönlaadun mittausta tai energiamittausta.
- Uudistettu ohjelmistopaketti (Energy Analyze Plus) moderniin ja intuitiiviseen tietojen analysointiin ja raportointiin.
Tekniset tiedot:
Jännitetulot
- Tulojen lukumäärä: 4 tuloa, 3 vaihetta ja nolla, referenssinä PE (5 liitintä)
- Mittausluokka: 1000 V CAT III / 600 V CAT IV
- Suurin tulojännite: 1000 V RMS / 1000 V DC (1700 Vpk)
- Nimellisjännitealue: tähti ja yksivaiheinen: säädettävissä (50 –1000 V) Kolmio: Säädettävissä (100 – 1000 V) Standardin IEC 61000-4-30 luokan A mukainen nimellisjännitteille (Vdin) 100–690 V)
- Tuloimpedanssi: 10 MΩ L-L:n ja L-N:n välillä, 5 MΩ L-PE:n ja N-PE:n välillä
- Kaistanleveys: DC – 30 kHz sähkönlaadun mittauksissa, poislukien transientit
- Erottelukyky: 24-bittinen synkroninen näytteenotto
- Näytteenottotaajuus: 80 kS/s taajuudella 50/60 Hz
- Skaalaus: 1:1, säädettävissä potentiaalimuuntajien käyttöä varten
Jännitetransientit
- Mittausalue: ±8 kV
- Näytteenottotaajuus: 1775: 1 MS/s, 1777: 1 MS/s, 20 MS/s
- Kaistanleveys: DC–1 MHz
- Liipaisin: säädettävä liipaisutaso. Liipaisut korkeataajuuksisilla komponenteilla > 1,5 kHz
- Erottelukyky: 14-bittinen synkroninen näytteenotto
Virtatulot
- Tulojen lukumäärä: neljä tuloa, kolme vaihetta ja nolla, alue valitaan automaattisesti kytketyn virtapihdin mukaan
AC-alue:
- 1 – 1500 A, i17XX-FLEX1500 12
- 1 – 1500 A, i17XX-FLEX1500 24
- 3 – 3000 A, i17XX-FLEX3000 24
- 6 – 6000 A, i17XX-FLEX6000 36
- 40 mA – 40 A pihdillä i40s-EL
- 4 A – 400 A pihdillä i400s-EL
DC-alue:
- 20 – 2000 A pihdillä 80i-2010-EL
- Kaistanleveys: DC 30 kHz:iin asti
- Erottelukyky: 24-bittinen synkroninen näytteenotto
- Näytteenottotaajuus: 80 kS/s taajuudella 50/60 Hz
- Skaalaus: 1:1, säädettävä
- Tulojännite Pihti: 50 mV / 500 mV rms, CF 2.8
- Rogowski-kela: 15 mV / 150 mV RMS-taajuudella 50 Hz, 18 mV / 180 mV RMS-taajuudella 60 Hz; CF 4, kaikki nimellisellä mittapääalueella
- Tuloimpedanssi: 11 kΩ
Muut tekniset tiedot
- Laitteen tehonkulutus Max.: 40 VA
- IP-luokitus: IP50
- Mitat (P, L, K): 28.0 cm x 19.0 cm x 6.2 cm
- Akku: Li-Ion BP1770
- Paino: 2.1 kg
- Kalibrointiväli: 2 vuotta
- Käyttölämpötila: -10°C ... 50°C
- Takuu: Laite 2 vuotta , lisälaitteet 1 vuosi (mukaan lukien akku)
- 1 vuoden Premium Care -tukiohjelma
Katso alta saman sarjan laitteiden vertailutaulukko.
| | 434 | 435 | 437 | 438 | 1773 | 1775 | 1777 | 174X |
Enimmäistulojännite 1 000 Vac / 1 500 Vdc rms | • | • | • | • | • | • | • | • |
Jännitekanavat / ampeerikanavat | 5/4 | 5/4 | 5/4 | 5/4 | 5/4 | 5/4 | 5/4 | 5/4 |
Flex 150 / 1 500 A 12 tuumaa 4x | • | • | • | • | • | • | • | • |
| PQ-Health (EN 50160) | • | • | • | • | • | • | • | • |
DC-jännite, DC-virta (valinnaisilla pihdeillä) | • | • | • | • | • | • | • | - |
Reaaliaikainen skooppi- /vektorikaavio | • | • | • | • | • | • | • | • |
| Reaaliaikainen lukematrendi | • | • | • | • | • | • | • | • |
Sisäinen muisti (ulkoinen SD-muistikorttipaikka) | 16 Gt | 16 Gt | 16 Gt | 16 Gt | 8 Gt (saatavilla 32 Gt) | 8 Gt (saatavilla 32 Gt) | 8 Gt (sisältää 32 Gt) | 2 Gt |
| Akku (vaihdettava) | 10 tuntia | 10 tuntia | 10 tuntia | 10 tuntia | 1 tunti | 1 tunti | 1 tunti | 4 tuntia |
| Transientit 20 MHz 8 kV (vain voltti) | - | (200 kHz - 6 kV) | (200 kHz - 6 kV) | (200 kHz - 6 kV) | - | 1 MHz:n näytteenotto | 20MHz:n näytteenotto | - |
| Tapahtumaluettelo | - | • | • | • | • | • | • | • |
| RMS-profiilin tallennus ja aaltomuodon tiedot | - | • | • | • | | • | • | • |
| Tulo 2 x AC+DC 10 V **** | - | - | - | - | • | • | • | • |
| IEC 61000-4-30 luokka A. 4 (ei vapautettu) | - | - | - | - | Suunniteltu vastaamaan tulevaisuuden luokan A vaatimuksia 4 vaatimusta | -//- | -//- | - |
| Harmoniset yliaallot 2–9 kHz (jännite ja ampeeri) | - | - | - | - | • | • | • | - |
| Harmoniset yliaallot 30 kHz:iin asti | - | - | - | - | • | • | • | - |
| Harmonisten yliaaltojen intervalli 200 RMS 3 s | - | - | - | - | • | • | • | - |
| 7 tuuman kosketusnäyttö | - | - | - | - | • | • | • | - |
| Ethernet/WiFi (2x)/BLE | - | - | - | - | • (Valinnainen WiFi) | • | • | Ethernet/BT |
| Ottaa oman sähkövirtansa automaattisesti mitattavasta piiristä | - | - | - | - | • | • | • | • |
| Yhteyksien tarkistus ja automaattinen korjaus | - | - | - | - | • | • | • | • |
Katso tarkat tekniset tiedot datalehdeltä.
