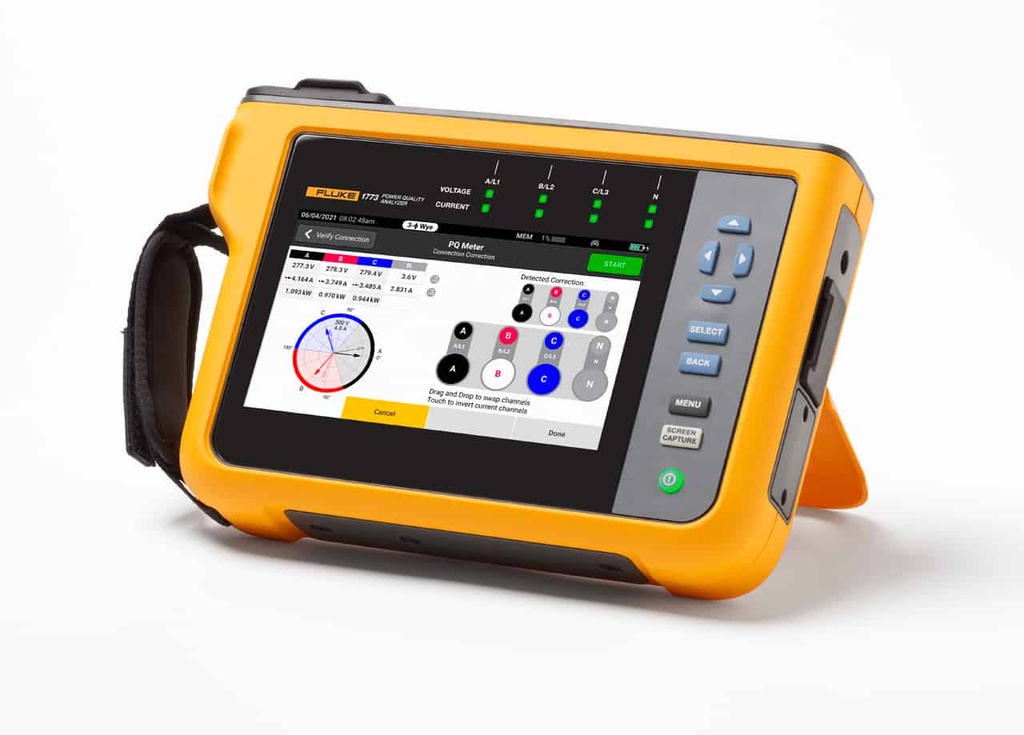

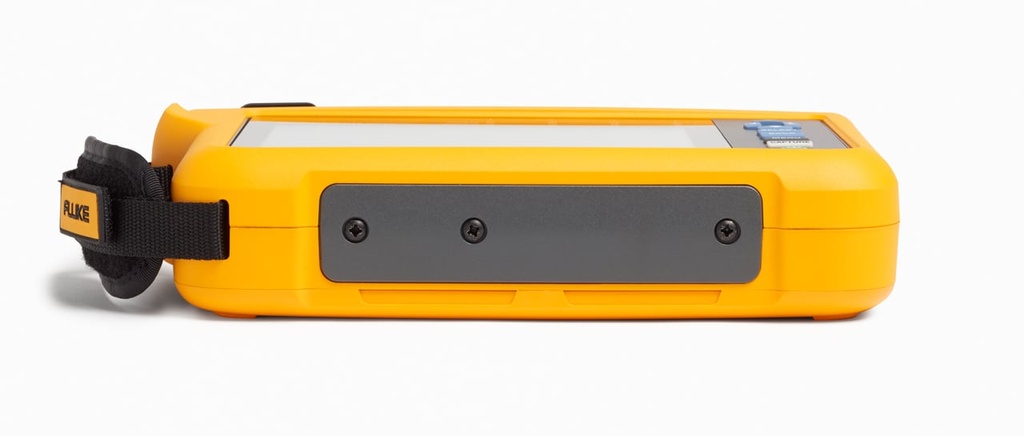

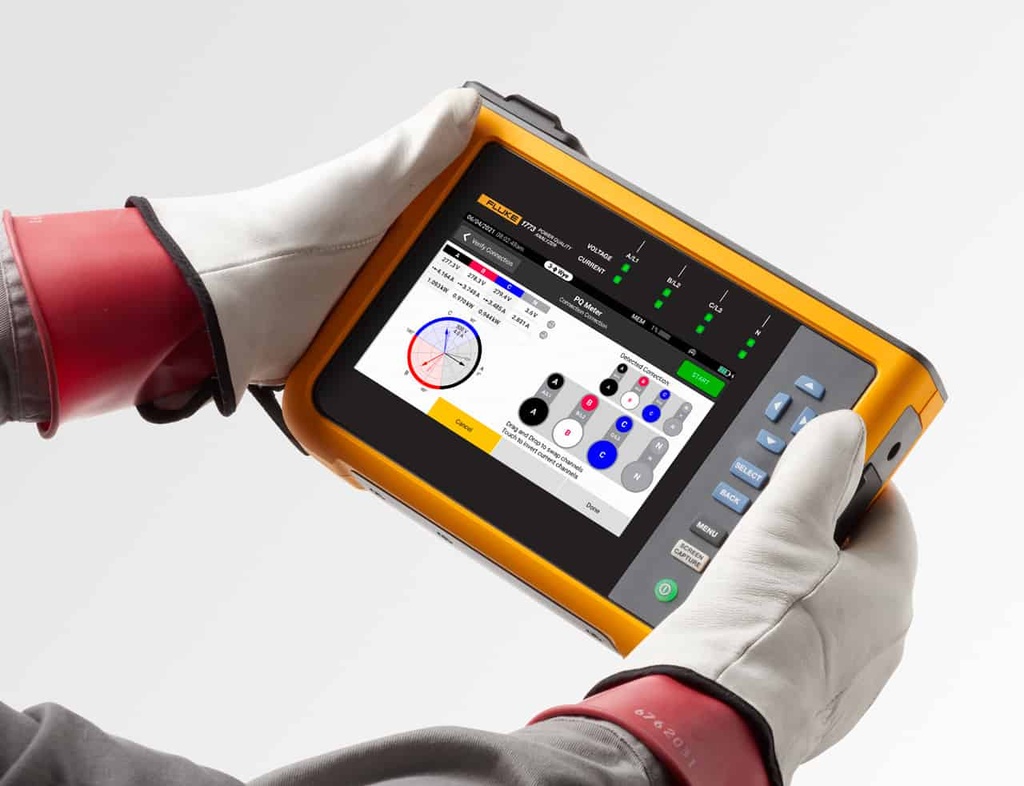

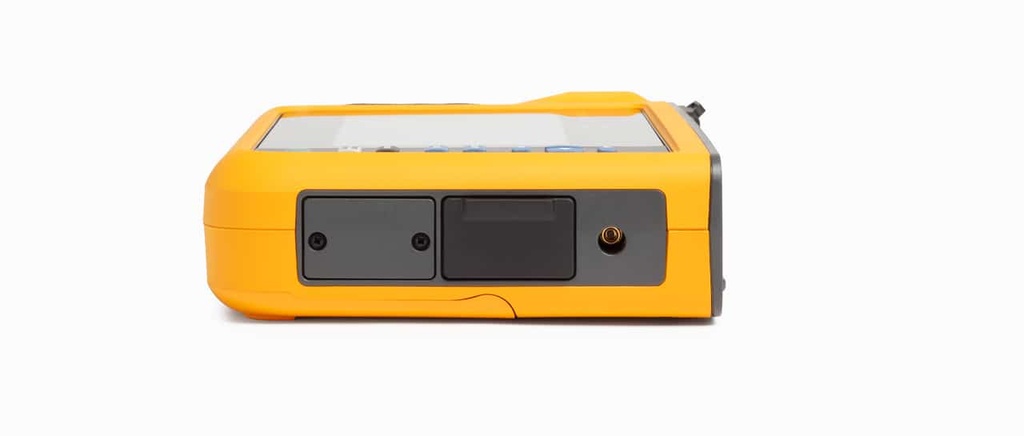

Fluke 1777 kolmivaiheinen sähkönlaadun analysaattori
Fluke 1770-sarjan kolmivaiheiset sähkönlaadun analysaattorit eliminoivat vaikeudet sähkönlaadun kirjaamisen, vianmäärityksen ja analysoinnin suhteen. Se on suunniteltu olemaan nopeampi ja helpompi tapa suorittaa sähkönlaadun lukua. 1770-sarja tarjoaa automaattiset mittaukset, yksinkertaisen käyttöliittymän ja asennuksen, sisältää luokkansa parhaan tekniikan ja simppelin raportointialustan.
1770-sarjan sähkönlaadun analysaattori pystyy ottamaan virran suoraan mitattavasta piiristä, jolloin sinun ei tarvitse etsiä pistorasiaa tai käyttää pitkää jatkojohtoa. 1770-sarjan laitteilla kriittiset sähkönlaatuun liittyvät tapahtumat eivät jää huomaamatta – näet nopeat jopa 8 kV:n transientit, harmoniset yliaallot 30 kHz:iin asti, jännitekuopat ja -kohoamat sekä jännite-, virta- ja tehomittaukset, jotka auttavat sähköjärjestelmän määrittämisessä.
Ominaisuudet:
- Mittaa ja tallentaa automaattisesti sähkönlaadun avainparametrit (mm. harmoniset yliaallot, jännitekuopat ja -kohoamat, epätasapainon ja käynnistysvirran)

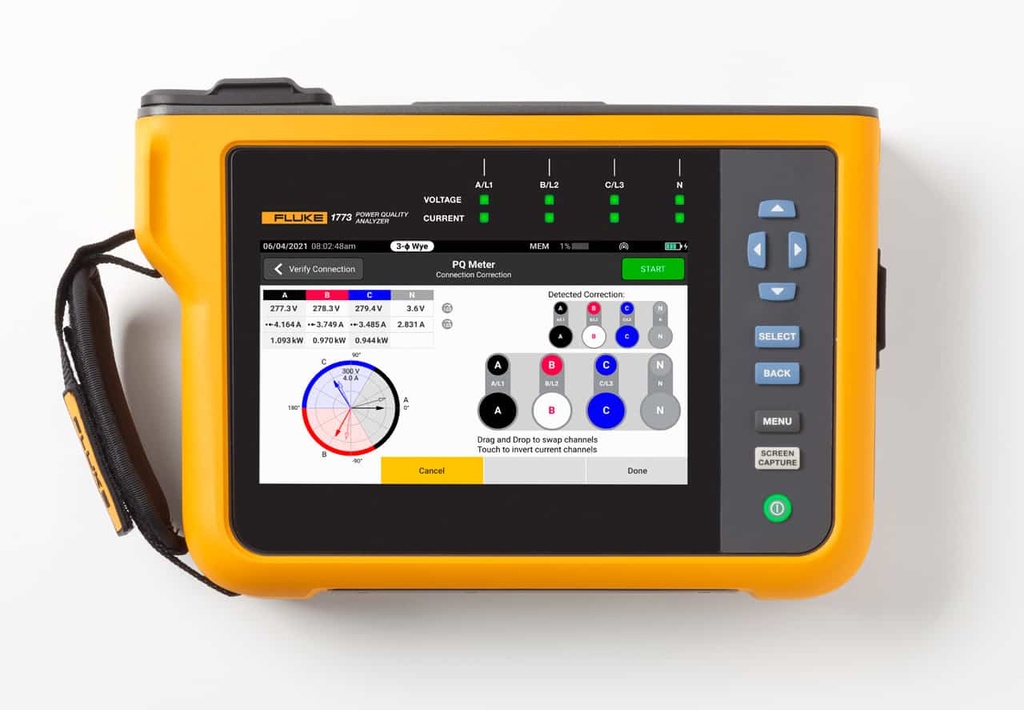

- Kirkas ja suuri kosketusnäyttö, jossa on fyysiset navigointipainikkeet ja optimoitu käyttöliittymä.
- Ohjattu asennustoiminto mahdollistaa nopean ja helppokäyttöisen asennuksen, ja se sisältää digitaalisen automaattisen mittauksen korjaustoiminnon ilman, että mittapäitä on säädettävä.
- Mahdollisuus määrittää mukautettuja näkymiä, jotta voit nopeasti tarkastella testejä ja tietoja, jotka ovat sinulle tärkeitä
- Joustava tiedonsiirto (esim.PC–USB, WiFi, matkapuhelinyhteys, USB-liitäntä) keskeyttämättä sähkönlaadun mittausta tai energiamittausta.
- Uudistettu ohjelmistopaketti (Energy Analyze Plus) moderniin ja intuitiiviseen tietojen analysointiin ja raportointiin.
Tekniset tiedot:
Jännitetulot

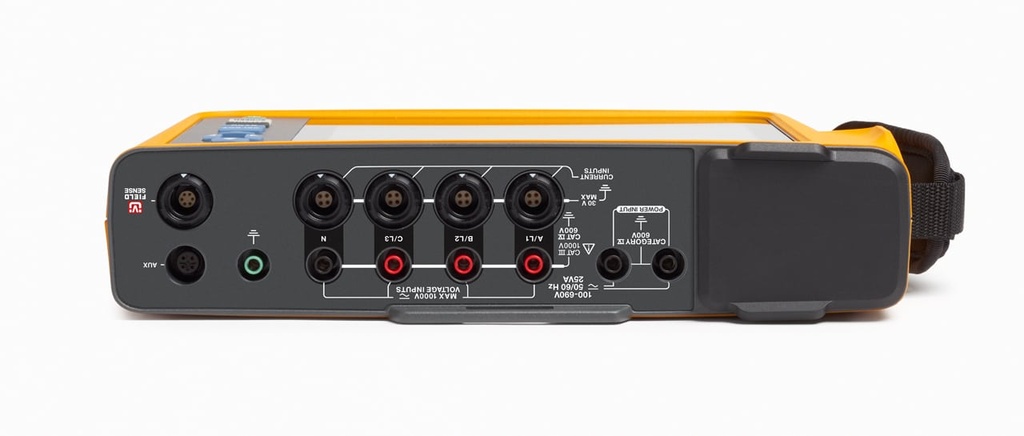

- Tulojen lukumäärä: 4 tuloa, 3 vaihetta ja nolla, referenssinä PE (5 liitintä)
- Mittausluokka: 1000 V CAT III / 600 V CAT IV
- Suurin tulojännite: 1000 V RMS / 1000 V DC (1700 Vpk)
- Nimellisjännitealue: tähti ja yksivaiheinen: säädettävissä (50 –1000 V) Kolmio: Säädettävissä (100 – 1000 V) Standardin IEC 61000-4-30 luokan A mukainen nimellisjännitteille (Vdin) 100–690 V)
- Tuloimpedanssi: 10 MΩ L-L:n ja L-N:n välillä, 5 MΩ L-PE:n ja N-PE:n välillä
- Kaistanleveys: DC – 30 kHz sähkönlaadun mittauksissa, poislukien transientit
- Erottelukyky: 24-bittinen synkroninen näytteenotto
- Näytteenottotaajuus: 80 kS/s taajuudella 50/60 Hz
- Skaalaus: 1:1, säädettävissä potentiaalimuuntajien käyttöä varten
Jännitetransientit
- Mittausalue: ±8 kV
- Näytteenottotaajuus: 1775: 1 MS/s, 1777: 1 MS/s, 20 MS/s
- Kaistanleveys: DC–1 MHz
- Liipaisin: säädettävä liipaisutaso. Liipaisut korkeataajuuksisilla komponenteilla > 1,5 kHz
- Erottelukyky: 14-bittinen synkroninen näytteenotto
Virtatulot
- Tulojen lukumäärä: neljä tuloa, kolme vaihetta ja nolla, alue valitaan automaattisesti kytketyn virtapihdin mukaan
AC-alue:
- 1 – 1500 A, i17XX-FLEX1500 12
- 1 – 1500 A, i17XX-FLEX1500 24
- 3 – 3000 A, i17XX-FLEX3000 24
- 6 – 6000 A, i17XX-FLEX6000 36
- 40 mA – 40 A pihdillä i40s-EL
- 4 A – 400 A pihdillä i400s-EL
DC-alue:
- 20 – 2000 A pihdillä 80i-2010-EL
- Kaistanleveys: DC 30 kHz:iin asti
- Erottelukyky: 24-bittinen synkroninen näytteenotto
- Näytteenottotaajuus: 80 kS/s taajuudella 50/60 Hz
- Skaalaus: 1:1, säädettävä
- Tulojännite Pihti: 50 mV / 500 mV rms, CF 2.8
- Rogowski-kela: 15 mV / 150 mV RMS-taajuudella 50 Hz, 18 mV / 180 mV RMS-taajuudella 60 Hz; CF 4, kaikki nimellisellä mittapääalueella
- Tuloimpedanssi: 11 kΩ
Muut tekniset tiedot
- Laitteen tehonkulutus Max.: 40 VA
- IP-luokitus: IP50
- Mitat (P, L, K): 28.0 cm x 19.0 cm x 6.2 cm
- Akku: Li-Ion BP1770
- Paino: 2.1 kg
- Kalibrointiväli: 2 vuotta
- Käyttölämpötila: -10°C ... 50°C
- Takuu: Laite 2 vuotta , lisälaitteet 1 vuosi (mukaan lukien akku)
Katso alta saman sarjan laitteiden vertailutaulukko.
| |
434 |
435 |
437 |
438 |
1773 |
1775 |
1777 |
174X |
|
Enimmäistulojännite
1 000 Vac / 1 500 Vdc rms
|
• |
• |
• |
• |
• |
• |
• |
• |
|
Jännitekanavat /
ampeerikanavat
|
5/4 |
5/4 |
5/4 |
5/4 |
5/4 |
5/4 |
5/4 |
5/4 |
|
Flex 150 / 1 500 A 12
tuumaa 4x
|
• |
• |
• |
• |
• |
• |
• |
• |
| PQ-Health (EN 50160) |
• |
• |
• |
• |
• |
• |
• |
• |
|
DC-jännite, DC-virta
(valinnaisilla pihdeillä)
|
• |
• |
• |
• |
• |
• |
• |
- |
|
Reaaliaikainen skooppi-
/vektorikaavio
|
• |
• |
• |
• |
• |
• |
• |
• |
| Reaaliaikainen lukematrendi |
• |
• |
• |
• |
• |
• |
• |
• |
|
Sisäinen muisti
(ulkoinen SD-muistikorttipaikka)
|
16 Gt |
16 Gt |
16 Gt |
16 Gt |
8 Gt
(saatavilla
32 Gt)
|
8 Gt
(saatavilla
32 Gt)
|
8 Gt
(sisältää
32 Gt)
|
2 Gt |
| Akku (vaihdettava) |
10 tuntia |
10 tuntia |
10 tuntia |
10 tuntia |
1 tunti |
1 tunti |
1 tunti |
4 tuntia |
| Transientit 20 MHz 8 kV (vain voltti) |
- |
(200 kHz - 6 kV) |
(200 kHz - 6 kV) |
(200 kHz - 6 kV) |
- |
1 MHz:n näytteenotto |
20MHz:n näytteenotto |
- |
| Tapahtumaluettelo |
- |
• |
• |
• |
• |
• |
• |
• |
| RMS-profiilin tallennus ja aaltomuodon tiedot |
- |
• |
• |
• |
|
• |
• |
• |
| Tulo 2 x AC+DC 10 V **** |
- |
- |
- |
- |
• |
• |
• |
• |
| IEC 61000-4-30 luokka A. 4 (ei vapautettu) |
- |
- |
- |
- |
Suunniteltu vastaamaan tulevaisuuden luokan A vaatimuksia 4 vaatimusta |
-//- |
-//- |
- |
| Harmoniset yliaallot 2–9 kHz (jännite ja ampeeri) |
- |
- |
- |
- |
• |
• |
• |
- |
| Harmoniset yliaallot 30 kHz:iin asti |
- |
- |
- |
- |
• |
• |
• |
- |
| Harmonisten yliaaltojen intervalli 200 RMS 3 s |
- |
- |
- |
- |
• |
• |
• |
- |
| 7 tuuman kosketusnäyttö |
- |
- |
- |
- |
• |
• |
• |
- |
| Ethernet/WiFi (2x)/BLE |
- |
- |
- |
- |
•
(Valinnainen WiFi)
|
• |
• |
Ethernet/BT |
| Ottaa oman sähkövirtansa automaattisesti mitattavasta piiristä |
- |
- |
- |
- |
•
|
• |
• |
• |
| Yhteyksien tarkistus ja automaattinen korjaus |
- |
- |
- |
- |
• |
• |
• |
• |
Katso tarkat tekniset tiedot datalehdeltä.
