Fluke PVA-1500T2 Aurinkosähköanalysaattori IV-käyrän Piirturilla

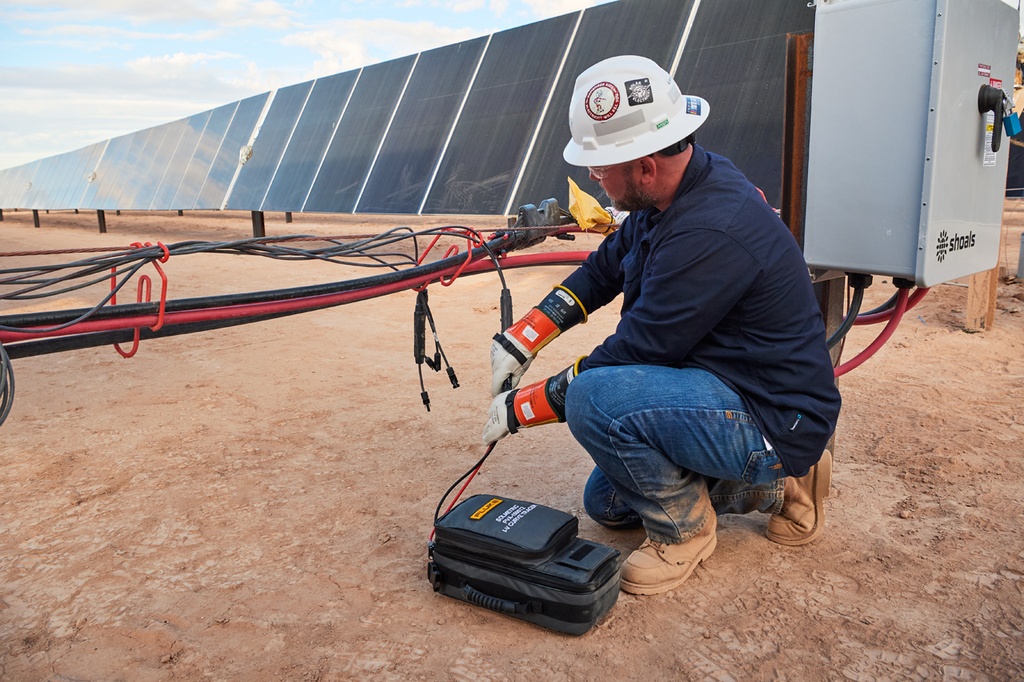

PVA-1500 on huippuluokan IV-käyrän piirturi, joka on suunniteltu aurinkosähköjärjestelmien suorituskyvyn mittaamiseen. Tämä laite tarjoaa tarkan analyysin aurinkopaneelien ja -järjestelmien kunnon sekä suorituskyvyn arvioimiseksi.
SolSensor™-anturi: Antaa tarkkoja mittauksia säteilyvoimakkuudesta, paneelin lämpötilasta ja kallistuksesta, synkronoi tiedot IV-käyrän kanssa.
SmartTemp™-toiminto: Yhdistää termoelementtimittaukset ja IV-käyrän lämpötila-arviot parhaan tarkkuuden saavuttamiseksi.
PVA-1500 on suunniteltu tarjoamaan korkeatasoista suorituskykymittausta aurinkosähköjärjestelmille, parantamaan energian tuottoa ja varmistamaan järjestelmän luotettavuuden pitkällä aikavälillä.
Paketin sisältö:
- PVA-laite
- SolSensor™ ja kiinnike
- Windows-sovellus
- Hauenleukamittausjohdot
- MC4-katkaisutyökalu
- Laturit
- Data Analysis Tool -työkalu (DAT)
- 2 termoelementtiä ja tarralevyt
- Anturin puhdistustarvikkeet
Ominaisuudet
Mittaa IV-käyrät (virta vs. jännite) ja P-V-käyrät (teho vs. jännite).
Mittaustarkkuus:
Jännitteen tarkkuus: ±(0,5 % ±0,25 V)
Virran tarkkuus: ±(0,5 % ±0,04 A)
Tehon tarkkuus: ±(1,7 % + 1,0 W)
Käyttöliittymä: Tablet- tai Windows-pohjainen käyttöliittymä reaaliaikaiseen analyysiin ja mittauksiin.
Langaton kommunikaatio: SolSensor™-anturi mittaa säteilyvoimakkuutta, paneelin lämpötilaa ja kallistusta, tarjoten langattoman tiedonsiirron jopa 100 metrin etäisyydelle.
Pyyhkäisyviive: 9 sekuntia, mahdollistaa jopa 3,5 MW:n mittauksen tunnissa.
Tekniset Tiedot
- Jännitealue: 20 – 1500 V DC
- Suurin virta-alue: 0 – 30 A DC (moduulin tehokkuus ≥19 %)
- Käyttölämpötila-alue: 0...45 °C
- Akun käyttöaika: Noin 7h (PVA-1500HE2), 8h (PVA-1500T2)
- PV-liitin: Staubli MC4-EVO2 (T2), Banaaniliittimet (HE2)
Turvallisuus ja Säännökset
- Turvallisuusluokitus: CAT III 1500V
- Säännökset: IEC 61010-1
Mitat ja Paino
- Korkeus: 43,2 cm
- Leveys: 21,6 cm
- Syvyys: 15,2 cm
- Paino: 6,6 kg (PVA-1500T2), 7,3 kg (PVA-1500HE2)
Katso tarkat tekniset tiedot datalehdeltä.
