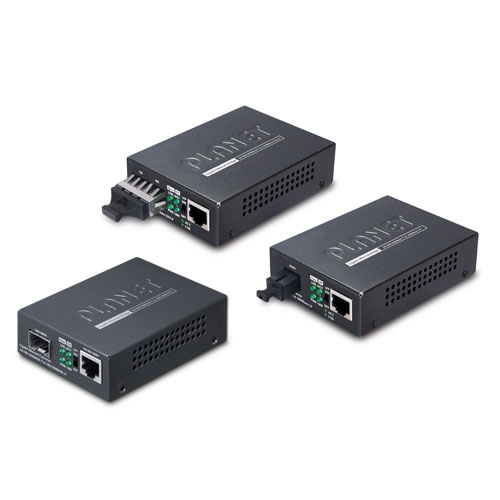

PLANET GT-802 Mediamuunnin 10/100/1000Base-T 1000SX Gigabit (MM, SC, 550m)
PLANET GT-80x -sarjan mediamuuntimet tukevat 10/100/1000BASE-T- ja 1000BASE-SX/LX-verkkojen muuntamista, tarjoten joustavat liitäntävaihtoehdot (SC/SFP/WDM) yksimuoto- ja monimuotokuituihin. Ne mahdollistavat etäisyyden pidentämisen tehokkaasti ja edullisesti, säilyttäen korkean suorituskyvyn valokuituyhteyksissä.
Tekniset tiedot
- Kupariliitäntä: 1 x 10/100/1000BASE-T RJ45-portti (auto-MDI/MDI-X)
- Kuituliitäntä: 1 x 1000BASE-SX SC-portti
- Kupariliitännän tyyppi: RJ45, twisted pair
- Kuituliitännän tyyppi: SC
- Maksimi kuituetäisyys:
- GT-802: 220 m / 550 m (monimuotokuitu)
- Optinen taajuus:
- Optinen lähetyksen teho:
- Maksimi: -4 dBm
- Minimi: -9.5 dBm
- Maksimi vastaanottoteho:
- Minimi vastaanottoteho:
- Optinen linkkibudjetti:
- 3 dB (62.5/125μm)
- 4 dB (50/125μm)
LED-merkkivalot
- PWR: Virtatila
- TP LINK/ACT, 1000 LINK/ACT: Kupariliitännän linkki/aktiivisuus
- Fiber LINK/ACT: Kuituliitännän linkki/aktiivisuus
DIP-kytkimet
- LFP-toiminto: (LFP-toiminnon kytkentä päälle/pois)
Virrankulutus ja syöttö
- Virrankulutus: 4.6 wattia / 15 BTU (maksimi)
- Virransyöttö: DC 5V/2A
Fyysiset tiedot
- Mitat (L x S x K): 94 x 70 x 26 mm
- Paino: 0,2 kg
- Asennus:
- Seinäkiinnitys ja kotelokiinnitys
- DIN-kiskokiinnitys lisävarusteena
Muuntimen ominaisuudet
Nopeudet:
- Kierretty pari:
- 10/20 Mbps puolikkaalla/täydellä duplexilla
- 100/200 Mbps puolikkaalla/täydellä duplexilla
- 2000 Mbps täydellä duplexilla
- Kuituoptinen:
- 2000 Mbps täydellä duplexilla
Verkkokaapelit:
Twisted-pair:
- 10BASE-T: 2-parinen UTP Cat. 3, 4, 5, enintään 100 m
- 100BASE-TX: 2-parinen UTP Cat. 5, enintään 100 m
- 1000BASE-T: 4-parinen STP Cat 5, enintään 100 m
Kuituoptinen kaapeli:
- 1000BASE-SX: 50/125μm tai 62.5/125μm monimuotokuitukaapeli, enintään 220/550m
- 1000BASE-LX: 9/125μm yksimuotokuitukaapeli, enintään 10/20/40/80/120 km (riippuen SFP-moduulista)
- 100BASE-FX:
- Monimuotokuitukaapeli: 50/125μm tai 62.5/125μm, enintään 2 km
- Yksimuotokuitukaapeli: 9/125μm, 20/40/60/120 km (riippuen SFP-moduulista)
Jumbo-pakettikoko: 9K
Standardinmukaisuus
- Standardit:
- IEEE 802.3, 10BASE-T
- IEEE 802.3u, 100BASE-TX/100BASE-FX
- IEEE 802.3ab, 1000BASE-T
- IEEE 802.3z, 1000BASE-SX/LX
- IEEE 802.3x, täyden duplexin virranhallinta
Ympäristö
- Käyttölämpötila: 0–50 °C
- Käyttökosteus: 5–95 % (ei tiivistyvä)
