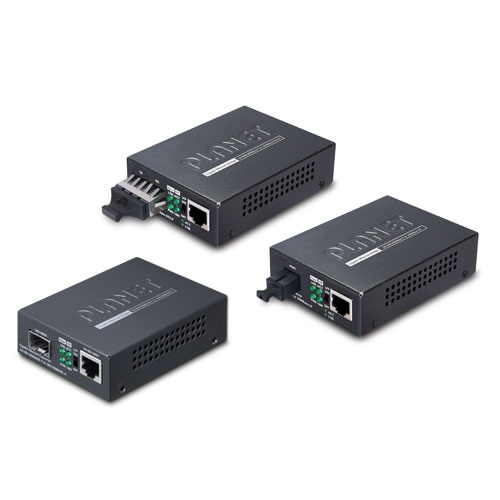

PLANET GT-802S Mediamuunnin 10/100/1000BASE-T 1000BASE-LX (SC, SM) 20km

Tekniset tiedot

• Kupariliitäntä:
  1 x 10/100/1000BASE-T RJ45-portti (auto-MDI/MDI-X)
• Kuituliitäntä:
  1 x 1000BASE-LX SC-portti
• Kupariliitännän tyyppi:
  RJ45, kierretty pari
• Kuituliitännän tyyppi:
  SC
• Maksimietäisyys kuitukaapelille:
  20 km (yksimuotokuitu)
• Optinen aallonpituus:
  1310 nm

Optiset ominaisuudet

• Lähetyksen teho (dBm):
  • Maksimi: -3 dBm
  • Minimi: -9,5 dBm
• Maksimi sisääntuloteho (dBm):
  • -3 dBm
• Minimi sisääntuloteho (dBm):
  • -20 dBm
• Optinen linkkibudjetti:
  4,9 dB

LED-merkkivalot

• PWR: Virta päällä
• TP LINK/ACT: Kupariliitännän linkki/aktiviteetti
• 1000 LINK/ACT: 1000 Mbps -liitännän linkki/aktiviteetti
• Fiber LINK/ACT: Kuituliitännän linkki/aktiviteetti

DIP-kytkin

• LFP-toiminnon (Link Fault Pass-through) käytön määrittäminen (Päällä/Poissa)

Virrankulutus ja -syöttö

• Virrankulutus:
  4,6 wattia / 15 BTU (maksimi)
• Virransyöttö:
  DC 5V/2A

Fyysiset tiedot

• Mitat (L x S x K):
  94 x 70 x 26 mm
• Paino:
  0,2 kg
• Asennus:
  Seinäasennus ja runkoasennus.
  DIN-kiskokiinnitys saatavilla lisävarusteena.

Kytkimen ominaisuudet

• Tuetut nopeudet:
  • Kierretty pari:
    • 10/20 Mbps (puoli/täysi duplex)
    • 100/200 Mbps (puoli/täysi duplex)
    • 2000 Mbps (täysi duplex)
  • Kuituoptinen:
    • 2000 Mbps (täysi duplex)

Yhteensopivat kaapelit

• Kierretty pari:
  • 10BASE-T: 2-parinen UTP Cat. 3, 4, 5, enintään 100 metriä
  • 100BASE-TX: 2-parinen UTP Cat. 5, enintään 100 metriä
  • 1000BASE-T: 4-parinen STP Cat 5, enintään 100 metriä
• Kuitukaapelit:
  • 1000BASE-SX: 50/125 μm tai 62,5/125 μm monimuotokuitu, jopa 220/550 metriä / 2 km
  • 1000BASE-LX: 9/125 μm yksimuotokuitu, jopa 10/20/40/80/120 km (moduulin mukaan)
  • 100BASE-FX:
    • Monimuotokuitu: 50/125 μm tai 62,5/125 μm, enintään 2 km (moduulin mukaan)
    • Yksimuotokuitu: 9/125 μm, enintään 20/40/60/120 km (moduulin mukaan)
• Maksimikehyksen koko:
  9K (Jumbo-paketit)

Yhteensopivuus

• Yhteensopivat standardit:
  • IEEE 802.3 (10BASE-T)
  • IEEE 802.3u (100BASE-TX/100BASE-FX)
  • IEEE 802.3ab (1000BASE-T)
  • IEEE 802.3z (1000BASE-SX/LX)
  • IEEE 802.3x (täysduplexin virranhallinta)

Ympäristövaatimukset

• Käyttölämpötila: 0 ~ 50 °C
• Käyttökosteus: 5 % ~ 95 % (ei tiivistyvä)

Säädöstenmukaisuus

• Päästöstandardit:
  • FCC Class A
  • CE Class A
