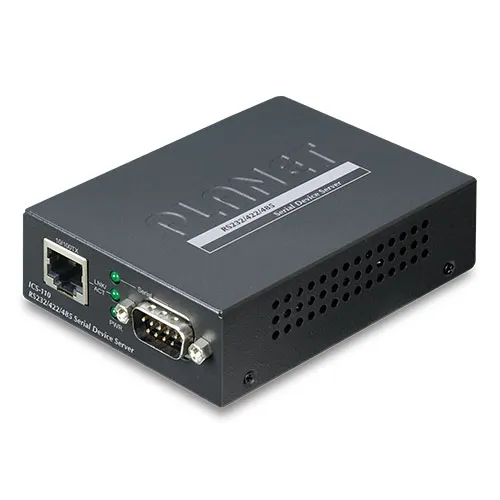

PLANET ICS-110 Sarjalaitepalvelin RS232/RS422/RS485
PLANET ICS-110 Serial Device Server on suunniteltu erityisesti muuntamaan RS232-, RS422- tai RS485-sarjaliikenne Fast Ethernet -verkkoyhteydeksi, jotta verkkoetäisyyttä voidaan pidentää tehokkaasti ja kustannustehokkaasti.
Sarjaliitäntä
Sarjaportti:
1 x DB9 uros
Sarjaväylän standardit:
RS232/RS422/4-johtiminen RS485/2-johtiminen RS485
Siirtonopeus:
50bps - 921Kbps
Databitit:
5, 6, 7, 8
Stop-bitti:
1, 1.5, 2
Pariteettityypit:
Parillinen, pariton, ei pariteettia, tila, merkki
Virranhallinta:
RTS/CTS ja DTR/DSR (vain RS232)
XON/XOFF
Signaalit:
- RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS422: Tx+, Tx-, Rx+, Rx-, GND
- 4-johtiminen RS485: Tx+, Tx-, Rx+, Rx-, GND
- 2-johtiminen RS485: Data A (+), Data B (-), GND
Pinnijako:
| Pin | RS232 | RS422 | RS485-4W | RS485-2W |
|---|
| 1 | DCD | TxD+ | -- | -- |
| 2 | RxD | TxD- | -- | -- |
| 3 | TxD | RxD- | Data- | -- |
| 4 | DTR | RxD+ | Data+ | -- |
| 5 | GND | GND | GND | GND |
| 6 | DSR | -- | -- | -- |
| 7 | RTS | -- | -- | -- |
| 8 | CTS | -- | -- | -- |
| 9 | -- | -- | -- | -- |
Ethernet-liitäntä
Ethernet-portit:
1 x RJ45
Standardi:
10/100BASE-TX
Kantama:
100m
ESD-suojaus:
6KV
Laitteisto
Mitat (L x S x K):
94 x 70.3 x 26.2 mm
Paino:
184g
LED-merkkivalot:
- Järjestelmä: Linkki
- TP-portti: Link/Active
- Sarjaportti: Active
Virrankulutus:
5.5 wattia (maksimi)
Materiaali:
Metalli
Asennustapa:
Pöytämalli, seinäkiinnitys ja DIN-kiskokiinnitys (valinnainen)
Reset-painike:
- < 5 sekuntia: Järjestelmän uudelleenkäynnistys
- 5 sekuntia: Tehdasasetukset
Yhteensopivat mediakonvertterialustat:
MC-700, MC-1500, MC-1500R
Hallinta
Hallintaliitännät:
Web-hallinta
Telnet-konsoli
Windows-pohjainen VCOM-apuohjelma
SNMPv1, v2c / SNMP Trap
UNI-NMS valvonta
PLANET Smart Discovery Utility
Tuetut IP-versiot:
IPv4 ja IPv6
Toimintatilat:
- TCP Server / TCP Client
- UDP Client
- Virtual COM
- RFC2217
- Telnet Server
- Pair Connection – Remote (Slave)
- Pair Connection – Local (Master)
- Modbus-muunninpalvelin / asiakas
Virtuaalinen COM Utility -tuki:
Windows-pohjaiset järjestelmät:
- Windows Server 2003
- Windows 7
- Windows Server 2008
- Windows 8 (vaatii uusimman version WinPcap-ohjelmasta)
- Windows Server 2012 (vaatii uusimman version WinPcap-ohjelmasta)
- Windows 10
Vikahälytys:
Tapahtumaloki / SNMP Trap
Ajan hallinta:
NTP
Suojaus:
IP-pääsyluettelo (valkoinen lista)
SNMP-tuki:
SNMP v1 ja v2c
Ympäristö
Standardien mukaisuus
Turvallisuus- ja suojatestit
