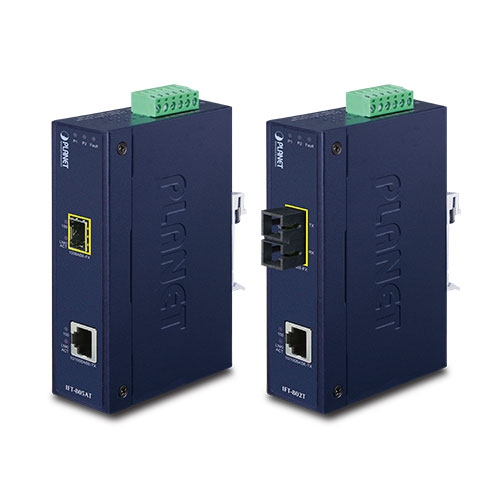

PLANET IFT-802TS15 - Mediamuunnin IP30 Slim Teollinen Fast Ethernet SC SM 15km -40...75°C

PLANET IFT-802TS15 Mediamuunnin IP30 Slim Teollinen Fast Ethernet SC SM 15km -40...75°C, 15km

Laitteiston tekniset tiedot

• 10/100Base-TX-portti:
  1 x RJ-45 auto-MDI/MDI-X-portti
• 100Base-FX-portti:
  • IFT-802TS15: 1 SC-liitäntä
• Kuituporttityyppi:
  • IFT-802TS15: SC / yksimuoto
• Kaapelietäisyys:
  • IFT-802TS15: 15 km
• Optinen taajuus:
  • IFT-802TS15: 1310 nm
• Lähetyksen teho (dBm):
  • IFT-802TS15: Maksimi: 0 dBm, Minimi: -20 dBm
• Vastaanottotarkkuus (dBm):
  • IFT-802TS15: -32 dBm
• Maksimi sisääntuloteho (dBm):
  • IFT-802TS15: 0 dBm

Fyysiset tiedot

• Mitat (L x S x K): 135 x 87,8 x 32 mm
• Paino: 430 g
• Kotelo: IP30-ohut metallikotelo
• Asennus: DIN-kiskokiinnitys ja seinäkiinnike
• Maksimikehyksen koko: 1522 tavua

LED-merkkivalot

• Järjestelmä:
  • Power 1 (Vihreä)
  • Power 2 (Vihreä)
  • Fault (Vihreä)
• Kuparipistoke:
  • 10/100 (Vihreä)
  • LNK/ACT (Vihreä)
• 100FX-portti:
  • 100 (Vihreä)
  • LNK/ACT (Vihreä)

Virransyöttö

• Virransyöttö:
  DC 12–48V tai AC 24V
  • Redundanttivirta käänteisen polariteettisuojan kanssa
  • Yksittäinen AC 24V -virtalähde hyväksytty
• Virrankulutus:
  3 wattia / 10 BTU (maksimi)

Suojaus

• ESD (Ethernet): 6KV DC
• Ylijännitesuojaus (virta): 6KV DC

Nopeudet

• Kierretty pari:
  • 10/20 Mbps puolikkaalla/täydellä kaksisuuntaisuudella
  • 100/200 Mbps puolikkaalla/täydellä kaksisuuntaisuudella
• Kuituoptinen:
  • 200 Mbps täydellä kaksisuuntaisuudella

Verkkokaapelit

• 10/100Base-TX:
  • 2-parinen UTP Cat. 3, 4, 5 (enintään 100 m)
  • EIA/TIA-568 100 ohm STP (enintään 100 m)
• 100Base-FX:
  • IFT-802TS15: Yksimuotokuitu 9/125 μm (15 km)

Kytkentäominaisuudet

• Kytkentäarkkitehtuuri: Store-and-Forward
• Virtaohjaus:
  • Puoliduplex: Back pressure
  • Täysduplex: IEEE 802.3x pause frame
• Kytkentäkangas: 18 Gbps
• Läpäisy (paketteja sekunnissa): 13,39 Mpps @ 64 tavua

Yhteensopivuus

• Yhteensopivat standardit:
  • IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-TX / 100Base-FX
  • IEEE 802.3x virranhallinta ja takapaine

Ympäristövaatimukset

• Käyttölämpötila: -40 ~ 75 °C
• Käyttökosteus: 5 ~ 95 % (ei tiivistyvä)

Ympäristön vakaustestaus

• Testistandardit:
  • IEC60068-2-32 (Vapaa pudotus)
  • IEC60068-2-27 (Isku)
  • IEC60068-2-6 (Värinä)

Säädöstenmukaisuus

• Päästöstandardit:
  • FCC Class A
  • CE Class A
